22×38规格平开合页结构设计

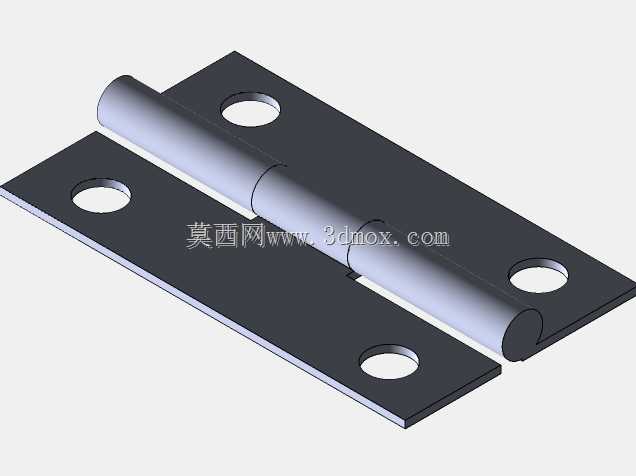

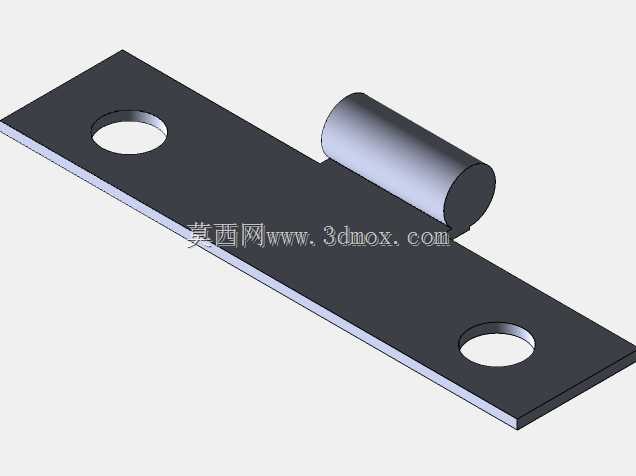

这款22×38规格的平开合页，是民用与轻型工业场景中应用极广的铰接连接件，日常可见于室内木质门扇、小型设备检修舱门、配电箱柜门、轻型储物柜体、家具柜门等需要实现绕固定轴往复转动开合的结构部位，核心作用是在两个被连接件之间建立稳定的铰接约束，让活动侧部件可以围绕固定销轴完成0到180度范围内的顺畅转动，同时承担活动部件与固定部件之间的载荷传递，保证开合过程无卡滞、长期使用无松脱变形。从实际使用场景来看，这类小规格平开合页的载荷适配范围集中在10kg以内的轻型活动部件，既可以单只使用在小型翻盖结构上，也可以成对、成组对称布置在尺寸稍大的门扇侧边，通过多点铰接分摊载荷，避免活动部件出现下垂、错位的问题。在功能特性设计上，这款合页采用了最经典的两片式对称页片加通长销轴的结构，每片页片上预留了两个圆形安装沉孔，安装时可以让螺丝头部完全沉入孔内，不会突出页片表面影响部件贴合，也避免螺丝剐蹭周边结构；中间的卷边销轴套采用分段咬合的卷制工艺，两片页片的轴套交替排布后穿入整根圆柱销轴，转动时轴套之间的接触面均匀受力，不会出现局部应力集中导致的磨损过快问题，同时整根销轴的设计也避免了长期开合后销轴脱出、页片分离的故障。设计过程中首先明确了22mm页片宽度、38mm展开总长度的安装边界，保证页片尺寸可以适配常规厚度15-20mm的板材侧边，不会出现页片过宽突出板材表面、或者过窄导致安装螺丝距离边缘太近劈裂板材的问题；页片的厚度经过载荷校核，既保证足够的结构强度，在承受额定载荷时不会出现弯折变形，又尽可能控制材料用量降低成本；安装孔的孔位间距经过反复优化，两个孔分别靠近页片的上下两端，让固定后的受力点分布更合理，拧紧螺丝后页片可以完全贴附在安装面上，不会出现翘边；销轴与轴套之间预留了合理的转动间隙，既不会因为间隙过大导致活动部件晃动错位，也不会因为间隙过小在环境温湿度变化、出现轻微锈蚀或积灰时出现转动卡滞的问题。外形上采用了无尖锐棱角的钝化处理，页片边缘做了微小的倒角，安装和使用过程中不会划伤操作人员，整体表面平整光洁，既可以满足功能性的使用需求，外露安装时也能保持较好的外观一致性，适配多数常规柜体、门扇的外观风格，不需要额外做装饰遮盖。
