手动杠杆式快速压紧拨动夹具结构

该手动杠杆式拨动压紧结构，是工装夹具领域应用极为广泛的快速压紧执行部件，常见于各类焊接工装台、装配流水线定位工位、木质板材加工定位台、五金件铣削加工装夹工位以及电子元器件组装治具中，主要作用是在工件加工、装配、检测的过程中，对工件施加稳定的侧向压紧与轴向拨动限位力，替代传统螺栓压紧的繁琐操作，大幅降低工位操作的辅助时长，提升单工位的作业周转效率。

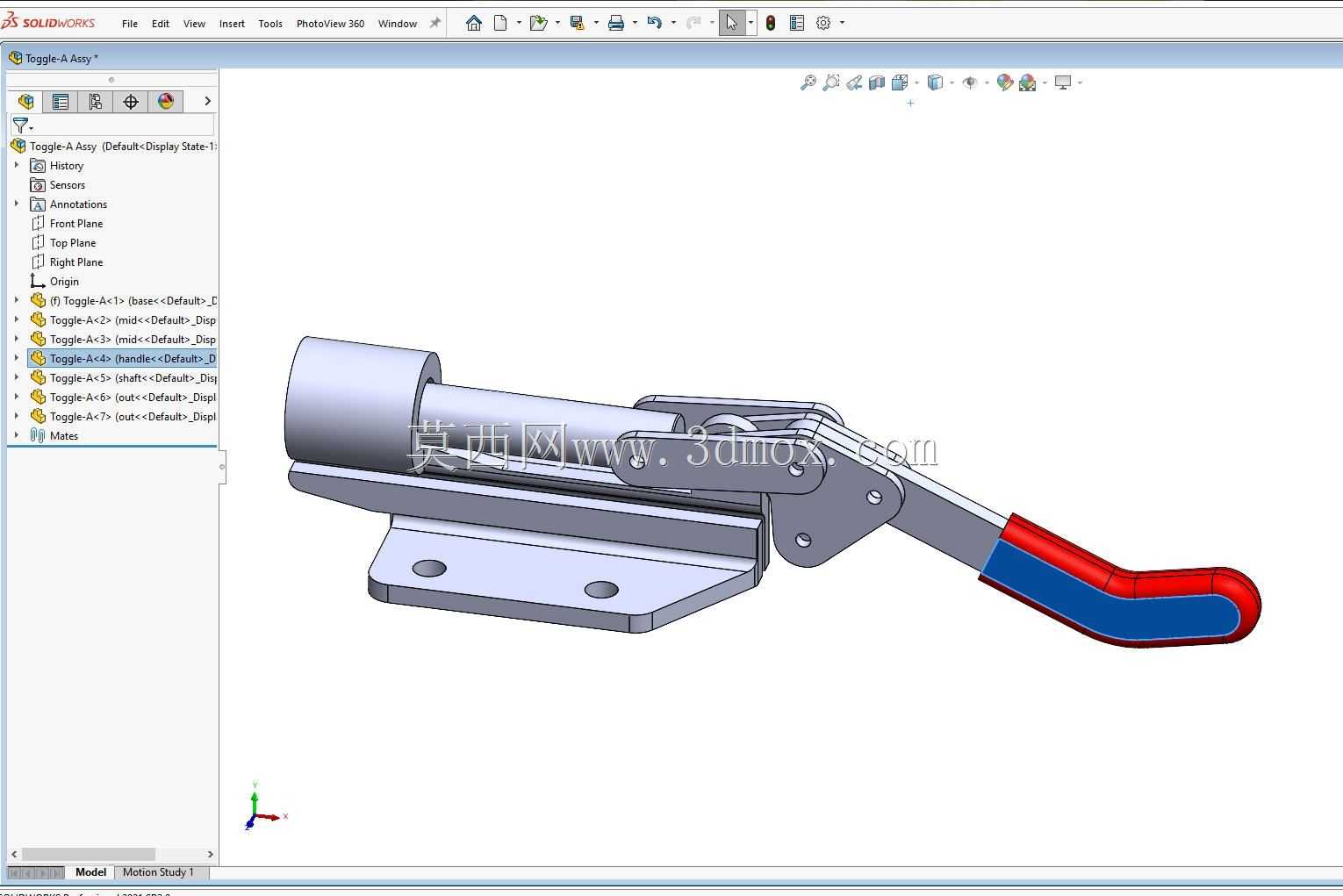

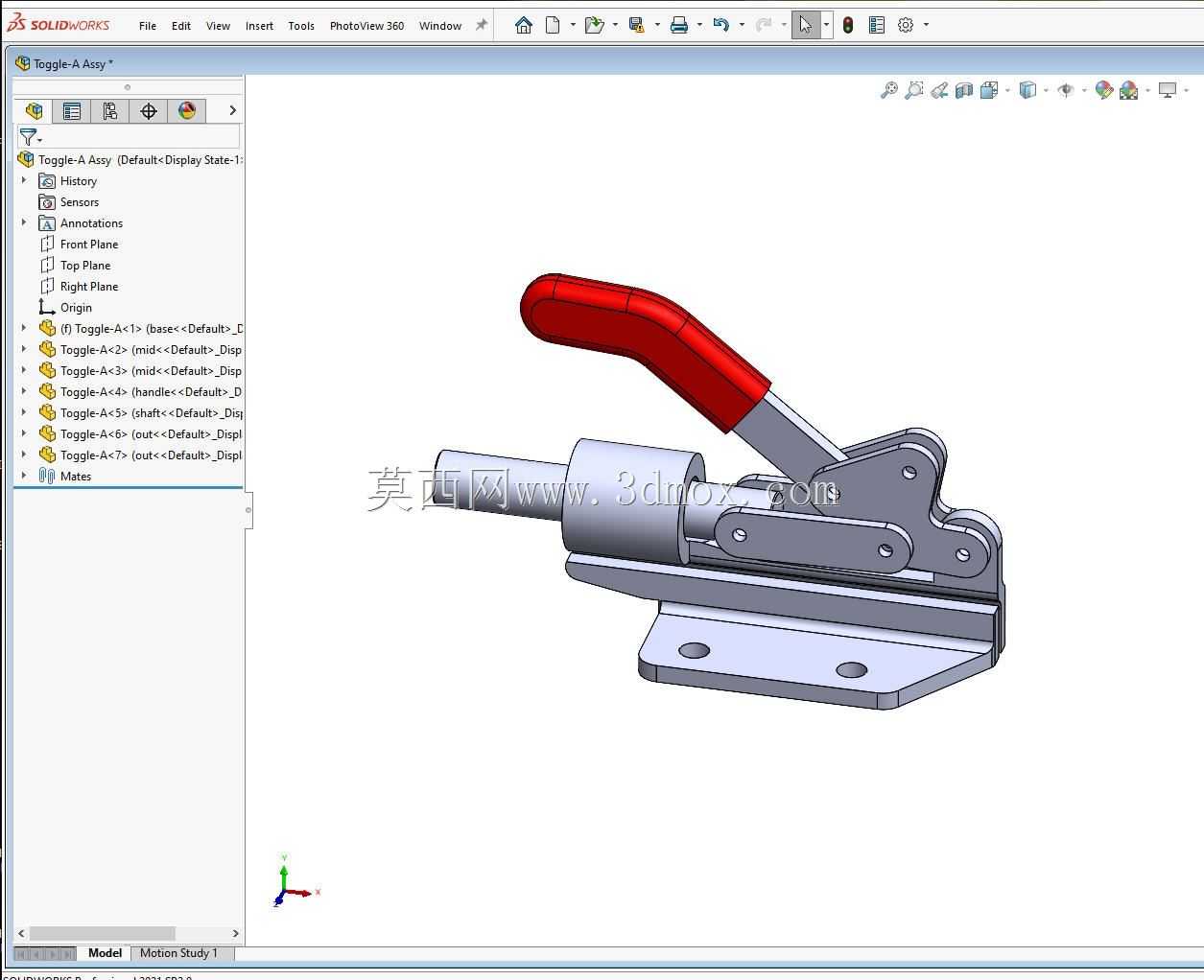

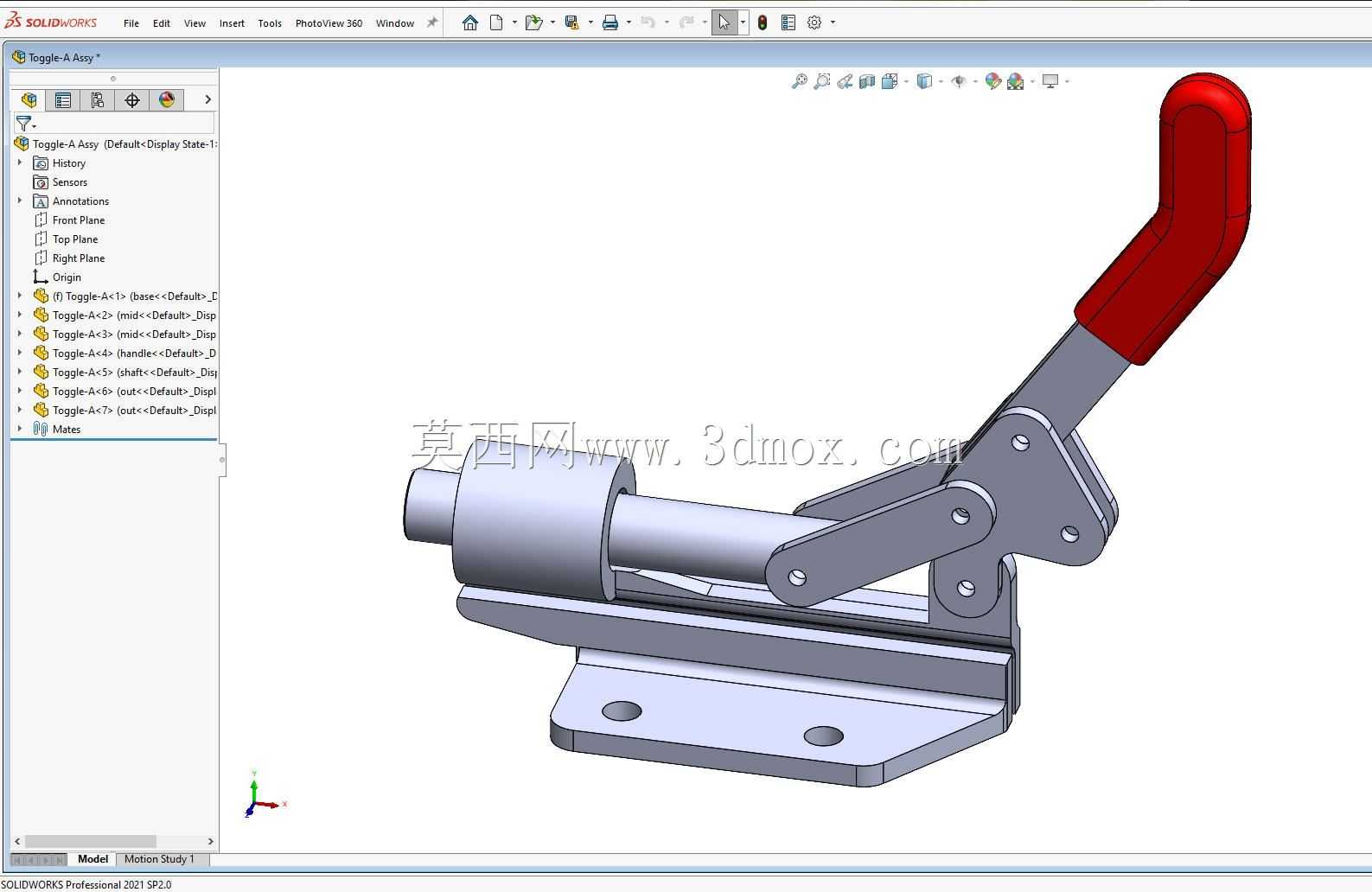

从功能特性来看，该结构采用经典的肘节连杆死点锁止原理，操作人员扳动红色防滑握把时，多组铰接连杆会随握把转动逐步越过机构死点位置，最终将握把的扳动行程转化为前端压杆的轴向直线伸缩动作，当机构到达锁止位置时，即使压杆端受到工件的反向作用力，连杆结构也会依靠死点特性保持锁止状态，不会出现松脱、退夹的问题，可提供稳定可靠的压紧力，适配不同厚度、不同定位基准的工件装夹需求，握把表面做了防滑包覆处理，操作时握持手感舒适，长时间重复操作也不易产生手部疲劳。

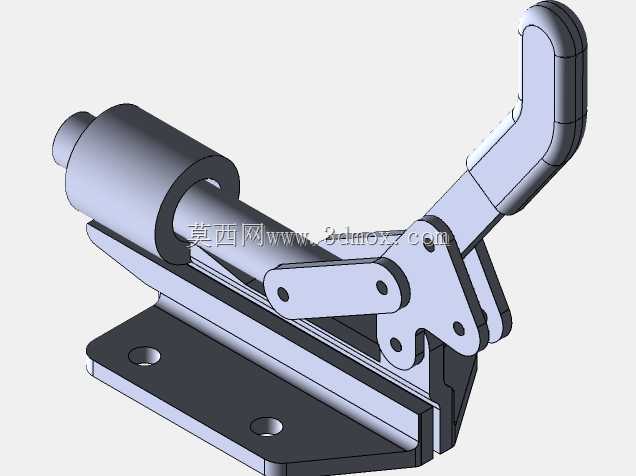

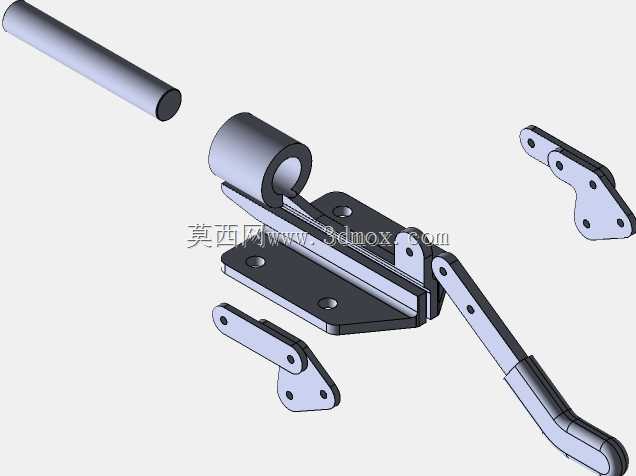

在设计思路上，该结构充分考虑了工装场景的通用性与耐用性，底部采用带两个安装孔的平板式安装底座，安装时可直接通过螺栓将底座固定在工装台面、设备机架或者专用治具板上，无需额外设计复杂的转接安装结构；所有铰接转动位置均采用销轴连接，配合适当的间隙配合公差，既保证了连杆转动的顺畅无卡滞，又能减少长期使用后的磨损旷量，主体结构件均采用金属材质加工，受力部位做了加厚处理，可承受频繁扳动带来的冲击载荷，使用寿命远高于普通塑料材质的压紧夹具。

从安装边界与尺寸适配来看，该结构整体布局紧凑，底座安装孔距、压杆伸缩行程、握把扳动角度均经过合理匹配，安装时仅需在安装面预留对应底座大小的平整区域，保证压杆伸缩方向无结构干涉即可，压杆前端可根据实际装夹需求更换不同形状的压头，适配平面压紧、弧面定位、销孔拨动等不同的使用场景，整体结构没有冗余的外露部件，操作时不会与周边工装、工件产生磕碰干涉，可适配狭小空间内的装夹作业需求。
