激光切割木质三角龙立体拼图3D设计

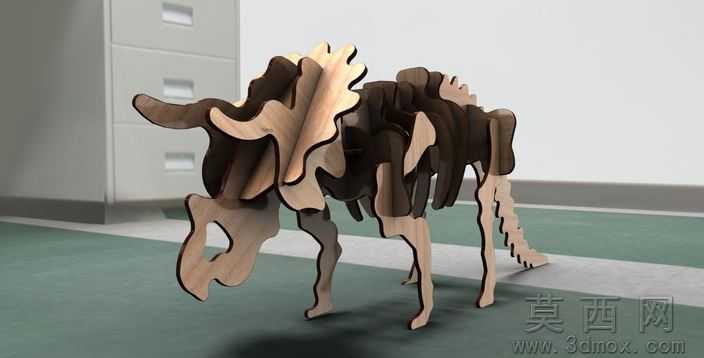

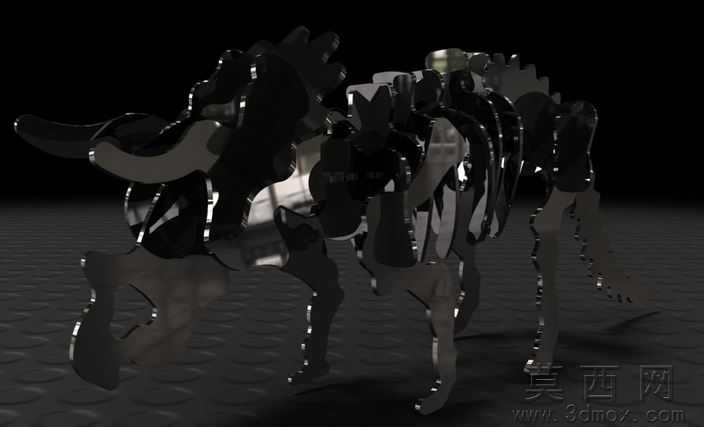

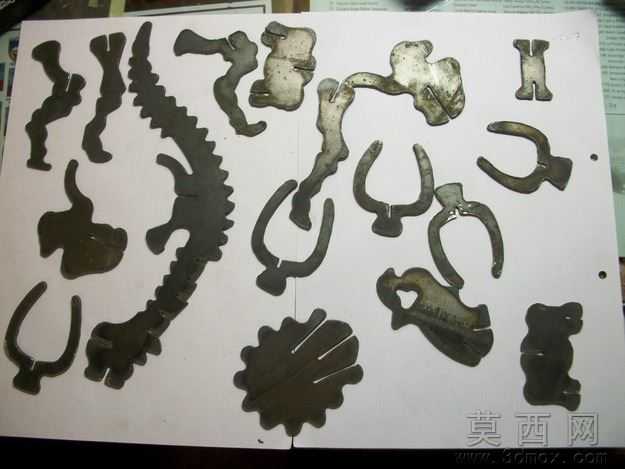

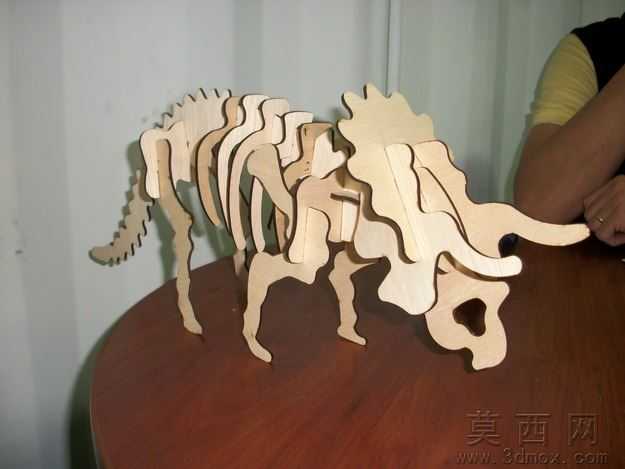

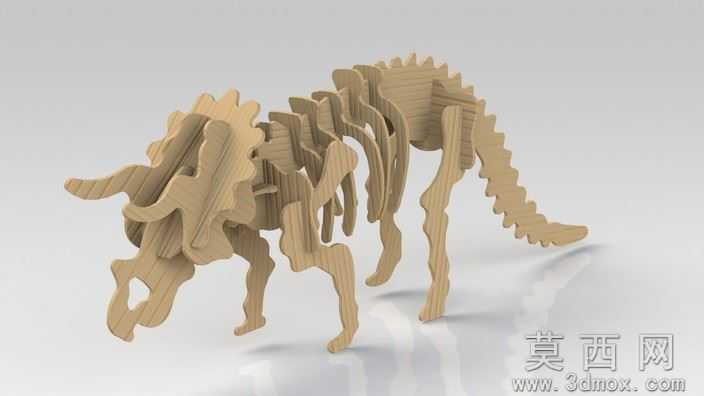

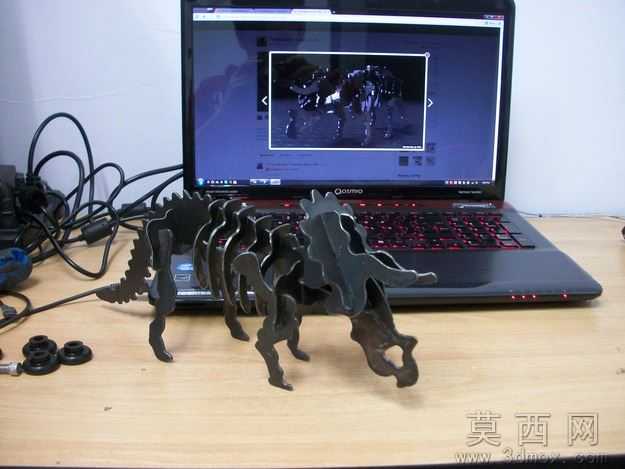

本作品为激光切割工艺适配的木质三角龙立体拼图三维设计，建模阶段基于三角龙骨骼形态特征完成轮廓提取，在SolidWorks软件中完成所有板材零件的参数化绘制，每一块拼接零件的卡槽尺寸均经过公差匹配计算，确保拼接时无需额外粘接即可实现稳固卡合，所有板材零件均排布为平面轮廓，可直接导出适配激光切割机的加工路径，无需二次排版调整。参数设计环节严格遵循3mm厚度木质板材的加工特性，所有卡槽宽度统一匹配板材厚度设置，零件外轮廓的转角处均做圆角过渡处理，避免激光切割时出现焦边问题，同时提升拼接过程的操作安全性，整体模型拼装完成后总长度约35cm，高度约20cm，比例协调还原三角龙的体态特征。渲染材质环节采用真实椴木层板的纹理贴图，还原木质板材的自然色泽与肌理，不同零件的材质色差模拟真实拼装产品的视觉效果，渲染场景搭配简约室内地面与柜体背景，清晰展示拼装完成后的成品展示效果。结构原理上采用互锁式拼接结构，通过零件之间的卡槽互相咬合实现整体结构支撑，无需额外连接件即可完成三角龙头部、躯干、四肢、尾骨的完整形态搭建，头部的三角结构与颈盾部分采用分层拼接设计，还原三角龙的标志性外形特征。软件兼容方面，模型提供SolidWorks2011版本源文件，同时附带STL通用格式文件，可适配绝大多数三维建模软件、切片软件与激光加工设备，无需担心版本兼容问题。研发教学应用层面，该模型既可以作为激光切割加工的实训案例，帮助学习者掌握板材类拼装模型的设计方法与公差匹配技巧，也可作为文创产品的设计原型，加工后作为工艺摆件、科普教具使用，同时也适合三维建模初学者练习参数化草图绘制、装配体配合关系设置等基础操作。
