插销式门闩锁具结构设计

这款插销式闩锁是民用及工业场景中应用十分广泛的门体锁定构件，日常可见于厂区设备检修门、仓储隔间木门、户外配电箱柜门、庭院侧门、小型设备防护舱门等场景，核心作用是在门体闭合后提供可靠的横向卡位锁定，避免门体受外力碰撞、风吹震动出现意外开启，同时相比外露式挂锁具备更好的结构整体性，不会因锁体外露出现磕碰剐蹭，也能减少户外环境下锁具积灰锈蚀的概率。

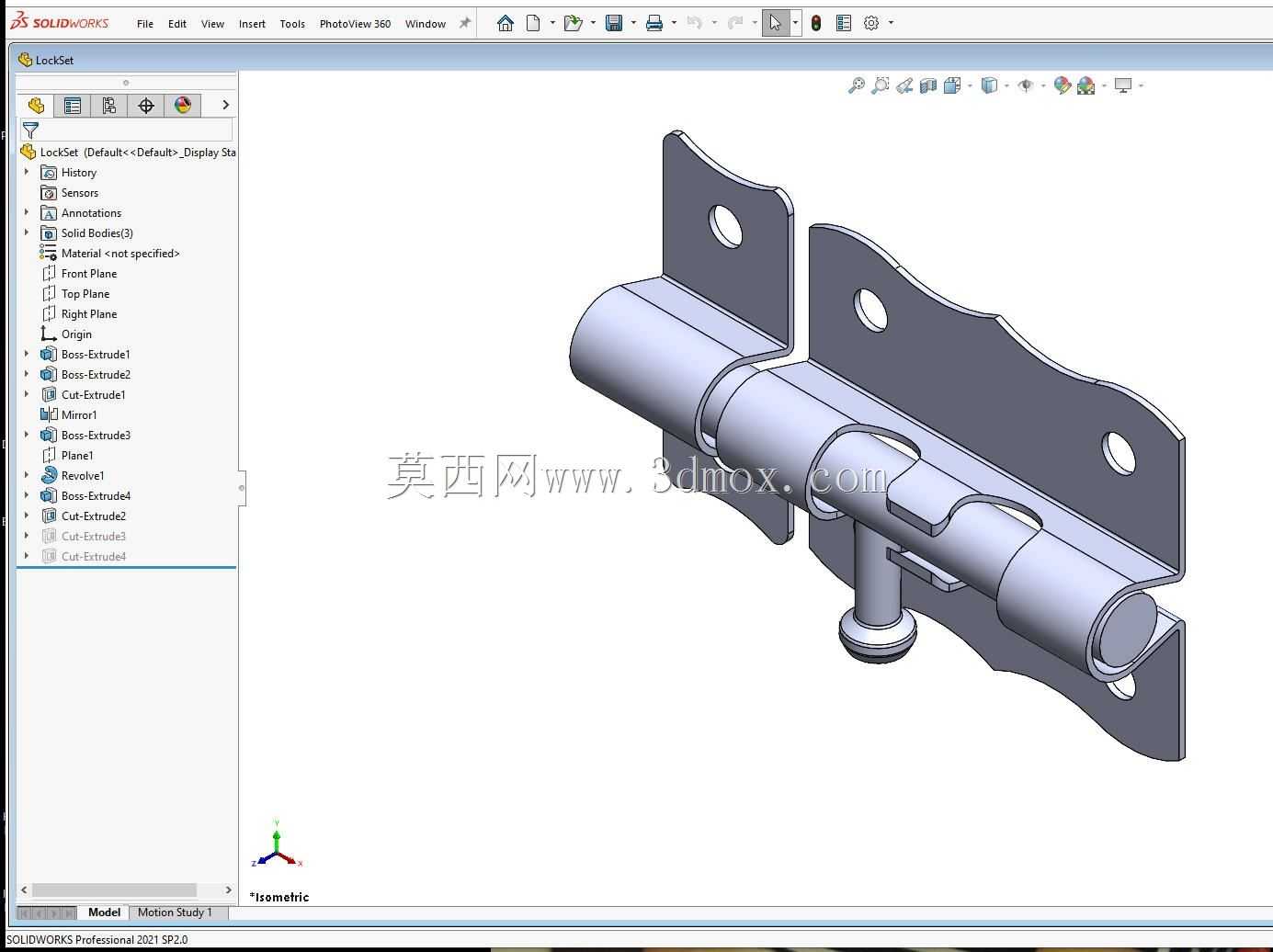

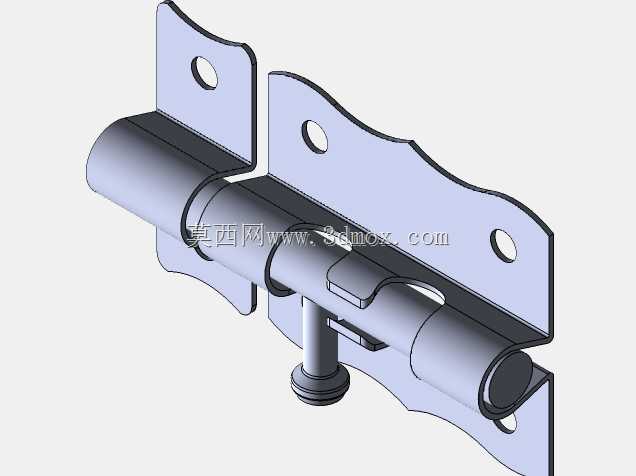

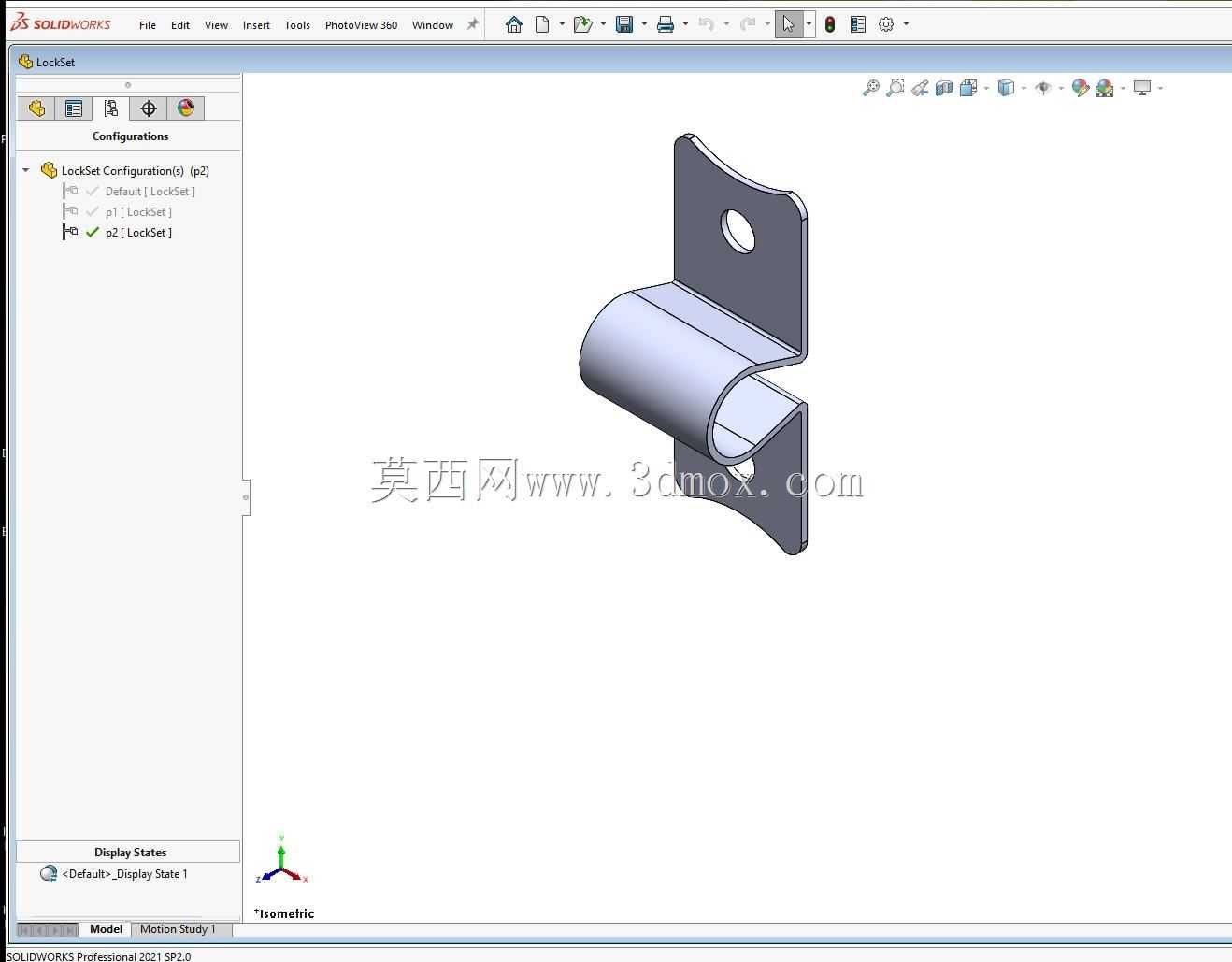

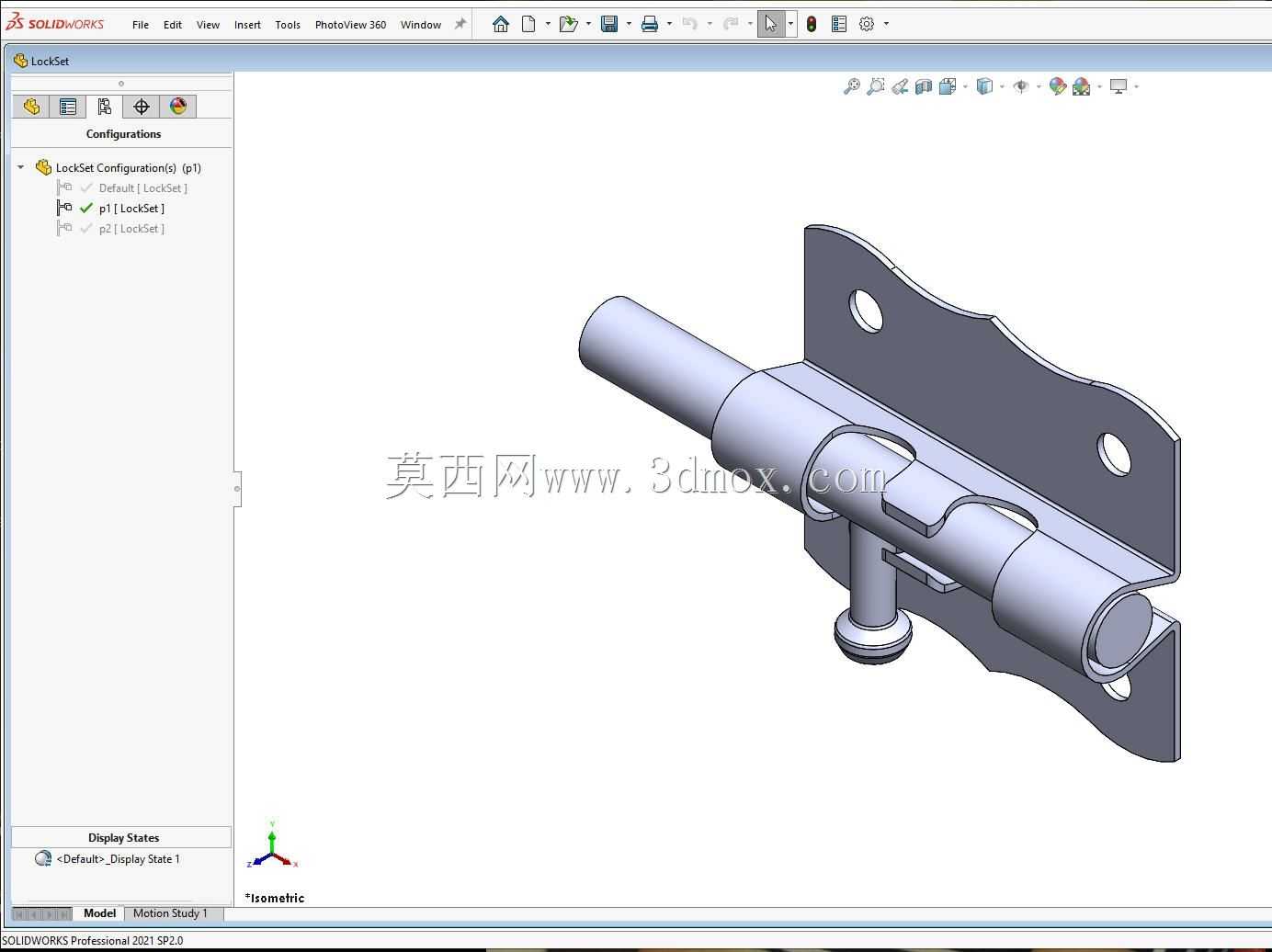

从功能特性来看，这款闩锁采用横向滑移插杆的核心结构，配套带安装孔的双侧固定座，其中一侧固定座带承托套筒为插杆提供滑移导向，另一侧固定座带卡位槽用于承接插杆伸出端完成锁定，插杆中部设置的竖向拨柄方便操作人员手动推移插杆完成开闭锁动作，拨柄下方带有限位凸台，当插杆滑移至锁定位置时，凸台会卡入固定座的定位凹槽内，避免门体震动时插杆自行滑移退锁，提升锁定状态的可靠性。固定座边缘做了圆弧切边处理，没有尖锐棱角，安装后不会剐蹭过往人员或线缆，整体结构没有细碎易丢的小零件，长期使用故障率极低。

设计过程中优先考虑了安装适配性与操作便捷性，固定座上的安装孔采用长圆孔与圆孔搭配的布局，既可以适配不同孔距的安装基面，也能抵消安装面的平面度误差，降低现场安装的打孔精度要求；插杆的滑移行程经过合理设定，解锁状态下插杆不会完全脱出导向套筒，避免零件分离丢失，锁定状态下插杆伸入卡位座的长度足够，不会因轻微外力就脱开。整体外形采用扁平化贴装设计，安装后突出安装基面的高度较低，不会占用门体周边的操作空间，适配厚度30mm至80mm的各类平开式门体，安装时只需将两个固定座分别对齐固定在门框与门页的对应位置，使用自攻螺丝或抽芯铆钉即可完成固定，不需要复杂的嵌槽加工，适配木质、金属、复合板材等多种材质的门体安装基面。
