带方孔半圆结构工业用锁具构件

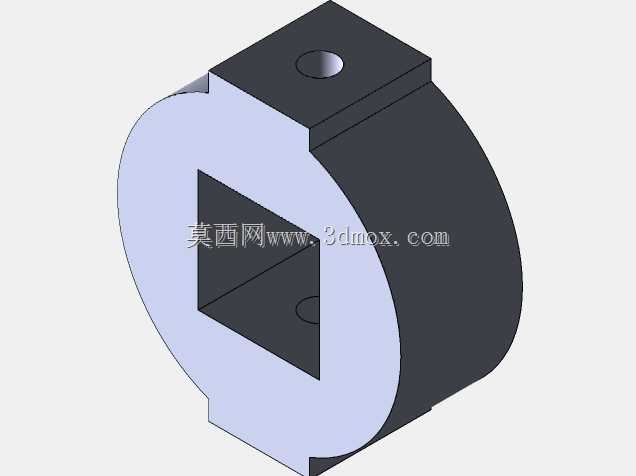

这款锁具构件主要应用于工业保温管路系统的配套锁紧场景，在化工、暖通、冷链输送等涉及保温管路布设的生产场景中，承担保温管段对接处的定位锁紧功能，避免保温层受外力拉扯出现移位、接缝开裂的问题，保障管路保温结构的完整性，减少输送介质的热量或冷量损耗。从实际使用功能来看，该构件采用半环抱式的结构逻辑，主体的半圆弧形面可以完美贴合圆形保温管的外管壁，中部开设的方形通孔用于穿过保温管内部的方形支撑芯管或者配套的方形锁紧拉杆，顶部的凸台结构上预留的小孔用于穿装定位销或者紧定螺钉，实现构件与内部杆件的相对位置固定，当需要锁紧两段保温管时，两个配对的该构件分别从对接处两侧环抱管壁，通过顶部的紧固件拉紧，即可将两段保温管的对接端牢牢压合，不会出现松脱。在设计思路上，这款构件优先考虑了安装便捷性与结构强度的平衡，主体采用半圆加顶部凸台的组合结构，既减少了不必要的材料冗余，又保证了锁紧受力位置的结构强度，弧形内壁做了贴合管壁的弧度处理，安装时可以自然卡合在管体上，不需要额外的临时固定，降低现场安装的操作难度；中部方孔的尺寸与常用的方形支撑管做了公差匹配，既保证穿装顺畅，又不会出现过大的旷量，避免锁紧后出现管段偏斜的问题；顶部的螺纹小孔采用垂直于凸台平面的设计，紧定螺钉拧入后可以垂直顶压在内部方管的表面，锁紧力更均匀，不会出现打滑松脱的情况。从安装边界来看，该构件的半圆内径适配常规外径的工业保温管，整体厚度控制在合理范围内，安装后不会过多占用管路周边的布设空间，顶部凸台的高度满足紧定螺钉的拧入深度要求，同时不会突出过多影响外部防护层的包覆，方孔的边长尺寸匹配对应规格的方形支撑管，安装时只需要将构件从管端套入，滑移到对接位置后拧紧紧定螺钉即可完成固定，不需要复杂的专用工具，适配现场快速施工的需求。构件的边角位置都做了小倒角处理，避免安装过程中划伤施工人员或者划破保温管的外层防护材料，整体结构没有复杂的异形曲面，加工成型难度低，适合批量生产应用，在长期使用过程中，受力均匀的结构设计也能减少应力集中导致的构件开裂问题，提升锁具结构的使用寿命，保障保温管路系统长期稳定运行。
