槽轮式间歇传动机构教学演示结构

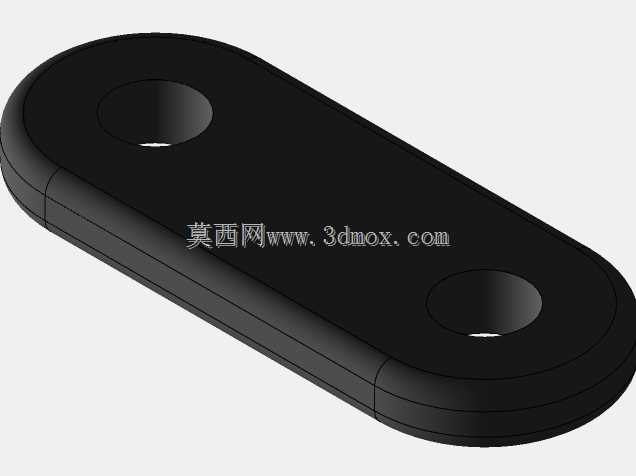

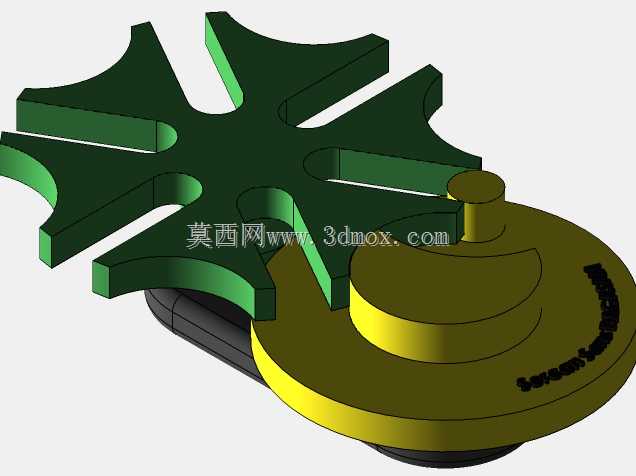

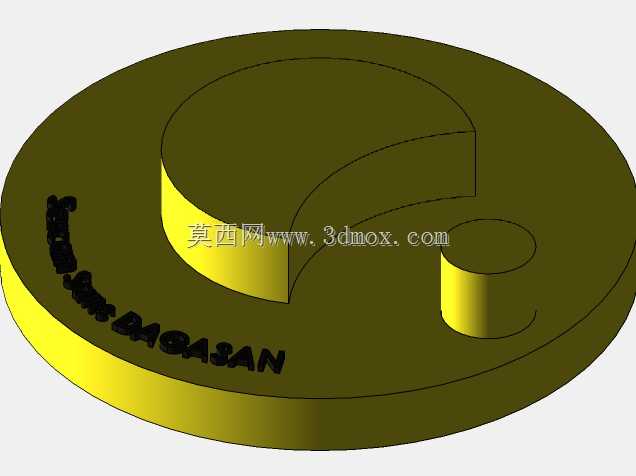

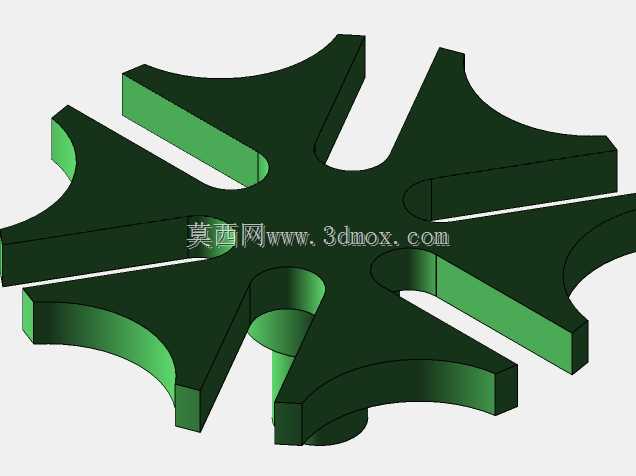

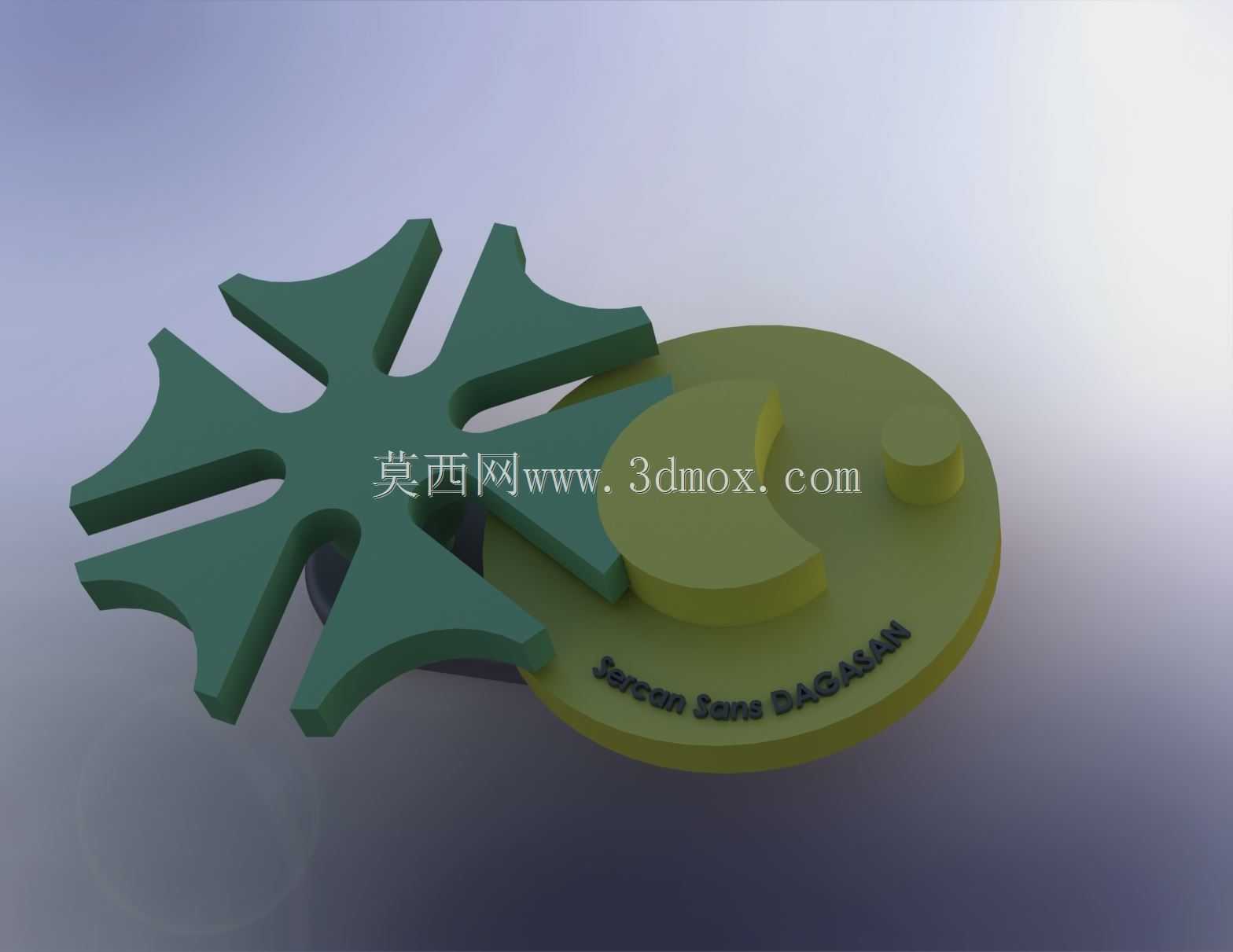

该结构为典型的外啮合槽轮间歇传动构件，是机械传动领域实现间歇步进运动的经典执行结构，广泛应用于轻工自动化生产线的工位转位、多工位组合机床的工作台分度、包装机械的送料步进、电影放映机的胶片输片、印刷机械的进纸定位等需要周期性间歇转位的作业场景，能够将主动件的连续匀速回转运动，转换为从动件的单向、有规律停歇的步进回转运动，满足生产过程中工件在不同工位间精准转位、停歇加工的工艺需求。整套机构由主动拨盘与从动槽轮两个核心构件组成，主动拨盘为带圆柱锁止弧与驱动圆销的盘状零件，从动槽轮为带径向开口槽的星型轮体，当主动拨盘连续回转时，圆销进入槽轮径向槽的阶段会拨动槽轮转位，当圆销脱离径向槽后，拨盘上的锁止弧会与槽轮的内凹锁止弧贴合，将槽轮可靠锁止在固定停歇位置，避免槽轮在停歇阶段出现窜动偏移，保障工位定位精度。设计过程中重点匹配了槽轮的槽数与拨盘圆销的运动轨迹，本次展示的为六槽外槽轮结构，对应主动拨盘每回转一周，槽轮完成一次60度的步进转位，转位过程运动平稳无刚性冲击，锁止阶段定位可靠无间隙，整体结构紧凑无冗余构件，传动效率高，可在中低速间歇传动场景下长期稳定运行。外形上整体采用同轴层叠布置结构，主动拨盘与从动槽轮的中心距根据转位行程需求设定，安装时需保证两构件的回转轴线平行且处于同一安装平面，驱动圆销与槽轮径向槽的配合间隙控制在合理范围，既避免间隙过大导致转位冲击，也防止间隙过小出现卡滞磨损，锁止弧的配合面需保证贴合度，确保停歇阶段的锁止可靠性，整套结构可直接作为教学演示教具，也可作为核心传动单元集成到各类自动化间歇输送、分度转位设备中，帮助从业者直观理解间歇传动的运动原理，也可直接用于对应工况的设备传动方案设计参考。
