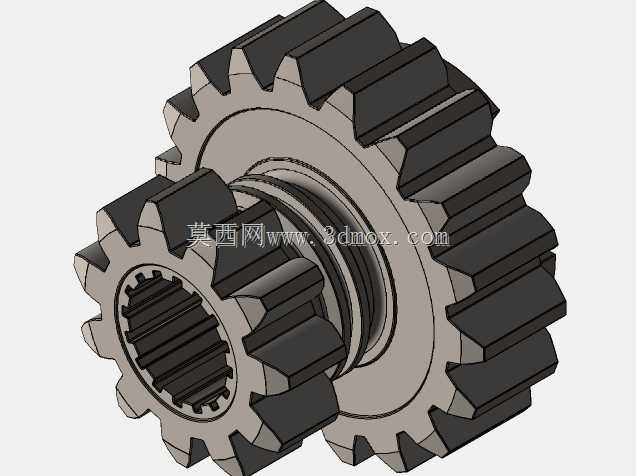

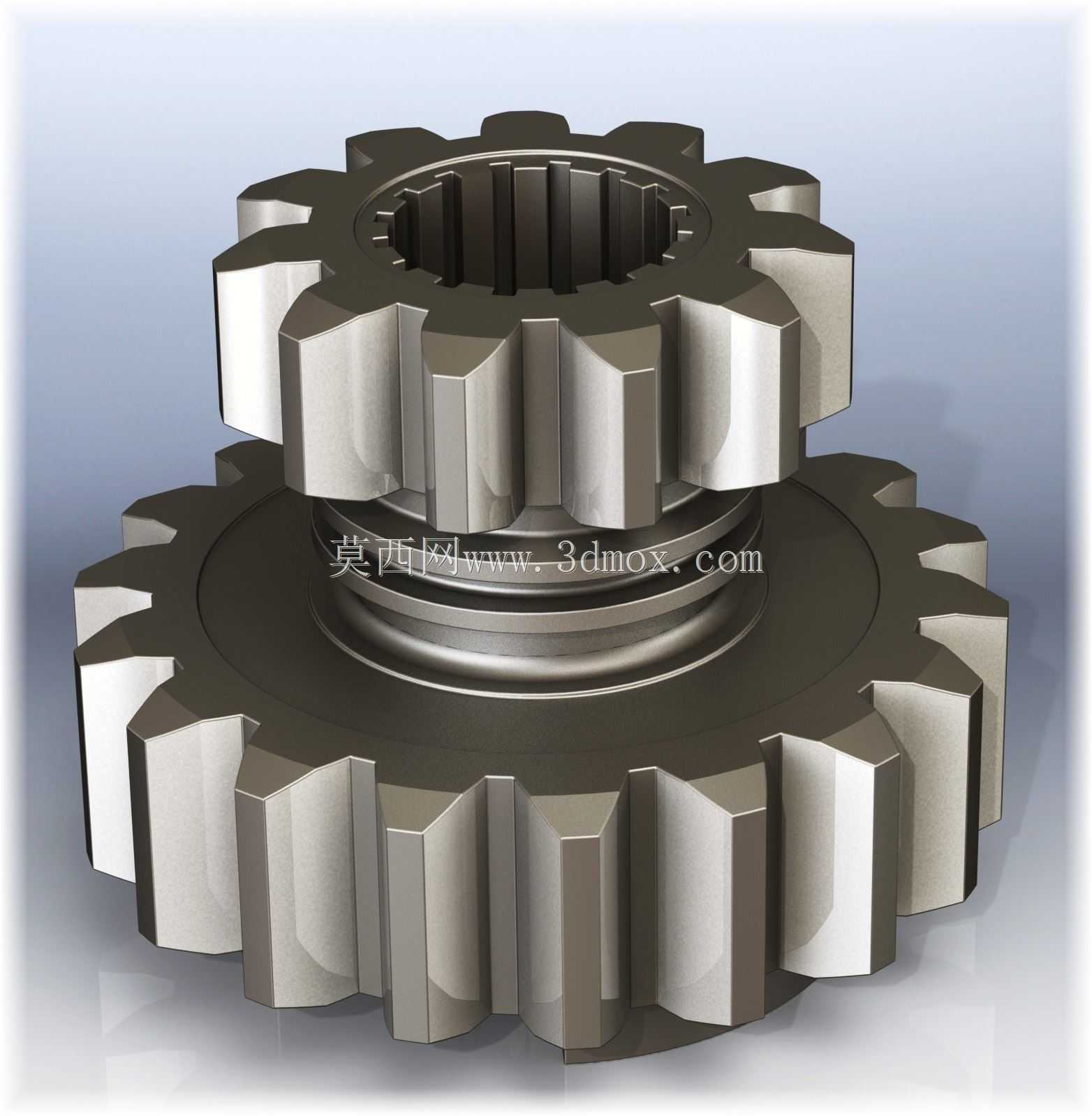

该双联齿轮结构主要应用于手动换挡式机械变速箱的传动链路中,是变速箱实现不同速比切换、扭矩传递的核心执行零件,常见于农用机械、小型工程机械、老式手动挡乘用车辆以及部分工业专用减速变速设备的换挡机构内,承担着动力衔接、转速匹配、扭矩变向传输的关键作用。在实际设备运行过程中,该齿轮通过拨叉推动实现轴向滑移,让不同齿数的齿轮段与对应传动轴上的固定齿轮完成啮合,以此切换不同的传动比,满足设备在不同工况下的转速与扭矩输出需求,比如设备起步、重载作业时切换至低速大扭矩挡位,高速巡航、轻载移动时切换至高速低扭矩挡位,整个滑移换挡过程依靠齿端的倒角导向结构完成顺畅啮合,减少打齿、卡滞的故障概率。从设计思路来看,该双联齿轮采用一体成型的结构设计,上下两段齿轮具备不同的齿数以匹配不同速比,中心设置内花键结构,与变速箱的花键轴实现周向固定,既可以保证动力传递过程中不会出现周向打滑,又能让齿轮沿着花键轴的轴向顺畅滑动完成换挡动作;齿轮的齿形经过渐开线齿廓优化,啮合过程中重合度更高,传动更平稳,能有效降低运行过程中的噪音与齿面磨损,延长零件的使用寿命。在外形尺寸与安装边界上,该双联齿轮的大齿圈外径大于小齿圈外径,整体轴向厚度适配变速箱内换挡拨叉的行程空间,安装时需保证齿轮内花键与花键轴的配合间隙在合理公差范围内,齿面啮合侧隙符合传动设计要求,轴向滑移行程需覆盖两个挡位的完全啮合位置与空挡位置,避免出现挡位脱开、啮合不到位的问题;齿轮的台阶端面作为拨叉的推动接触面,表面粗糙度与平面度满足长期往复推动的耐磨要求,无需额外加装衬套即可满足常规工况下的使用寿命需求。在实际装配场景中,该齿轮安装于变速箱的中间轴或者输出轴位置,周边配套换挡拨叉、同步器(部分简易变速箱无同步器)、轴向定位卡簧等零件,装配完成后需手动测试滑移顺畅度与各挡位啮合状态,确保无卡滞、无异常旷量,才能装入变速箱壳体完成后续总成装配。
