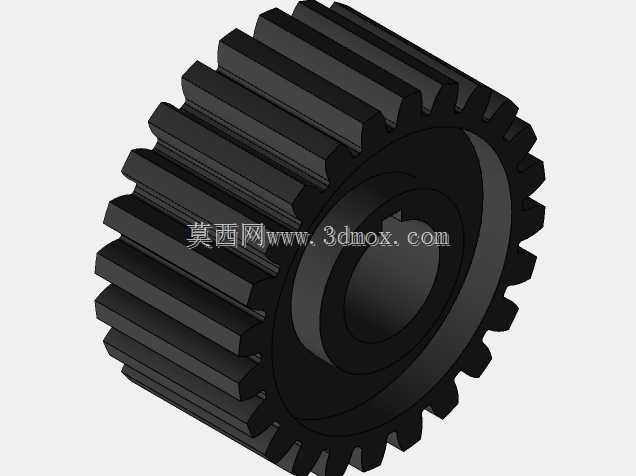

直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，主要适配平行轴之间的旋转运动与扭矩传输场景，常见于中小型工业减速机、轻工机械传动箱、自动化输送设备驱动单元、小型机床进给机构等对传动平稳性有基础要求的工况中，能够在恒定转速比的工况下实现精准的动力传递，不会出现轴向附加作用力，安装调试的容错空间相对斜齿轮更友好，适配多数常规中低负载的传动链路需求。从功能特性来看，该齿轮采用标准渐开线齿形设计，齿部经过等距排布优化，啮合过程中齿面接触均匀，能够有效降低传动过程中的冲击与噪音，轮齿根部做了圆弧过渡处理，可分散齿根部位的应力集中，提升反复交变载荷下的轮齿抗弯折能力，避免长期运行出现断齿失效问题。齿轮中心设置带键槽的阶梯安装孔，能够与配套传动轴通过平键实现周向固定，传递扭矩的同时可限制齿轮与轴的相对转动，内孔的阶梯结构可实现轴向定位，无需额外加装过多定位套即可完成装配限位，适配常规标准直径的传动轴安装需求。从设计思路层面，这款齿轮优先兼顾了通用互换性与加工便利性，齿形参数符合通用标准模数系列，无需定制特殊刀具即可完成滚齿、插齿加工，能够有效降低生产制造成本，适合批量配套生产；齿轮整体采用实心辐板式结构，在保证轮体整体刚性的前提下控制了零件自重，既不会因为辐条结构导致高速旋转时的动平衡偏差，也不会因为整体实心结构带来不必要的材料浪费与转动惯量过大问题。外形尺寸方面，该齿轮的齿顶圆、齿根圆与齿宽比例经过匹配优化，齿宽尺寸适配常规传动箱的安装空间边界，安装时不会与相邻的轴承、端盖等周边零件产生干涉，中心孔的键槽尺寸符合通用平键标准，装配时无需二次加工即可直接与标准传动轴配合，能够大幅缩短设备装配的调试周期，在常规润滑条件下可长期稳定运行，适配多数通用机械的传动链路升级与备件替换需求。
