正弦无刷直流电机控制器结构设计

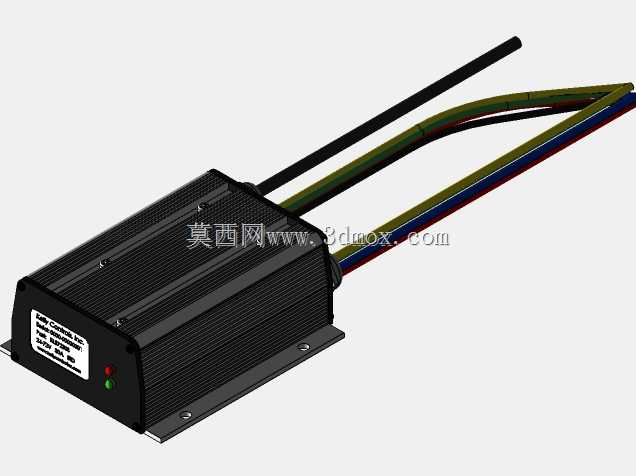

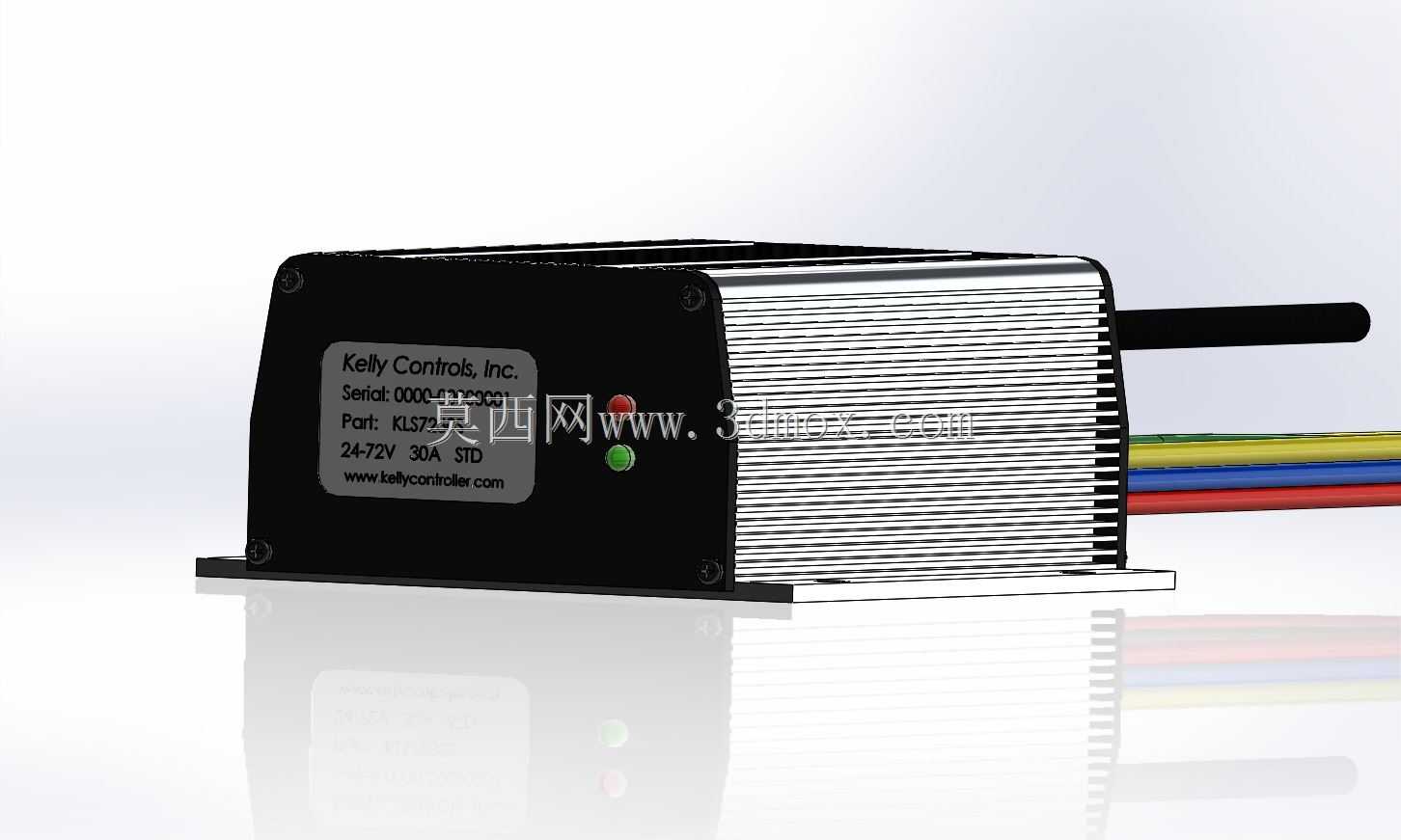

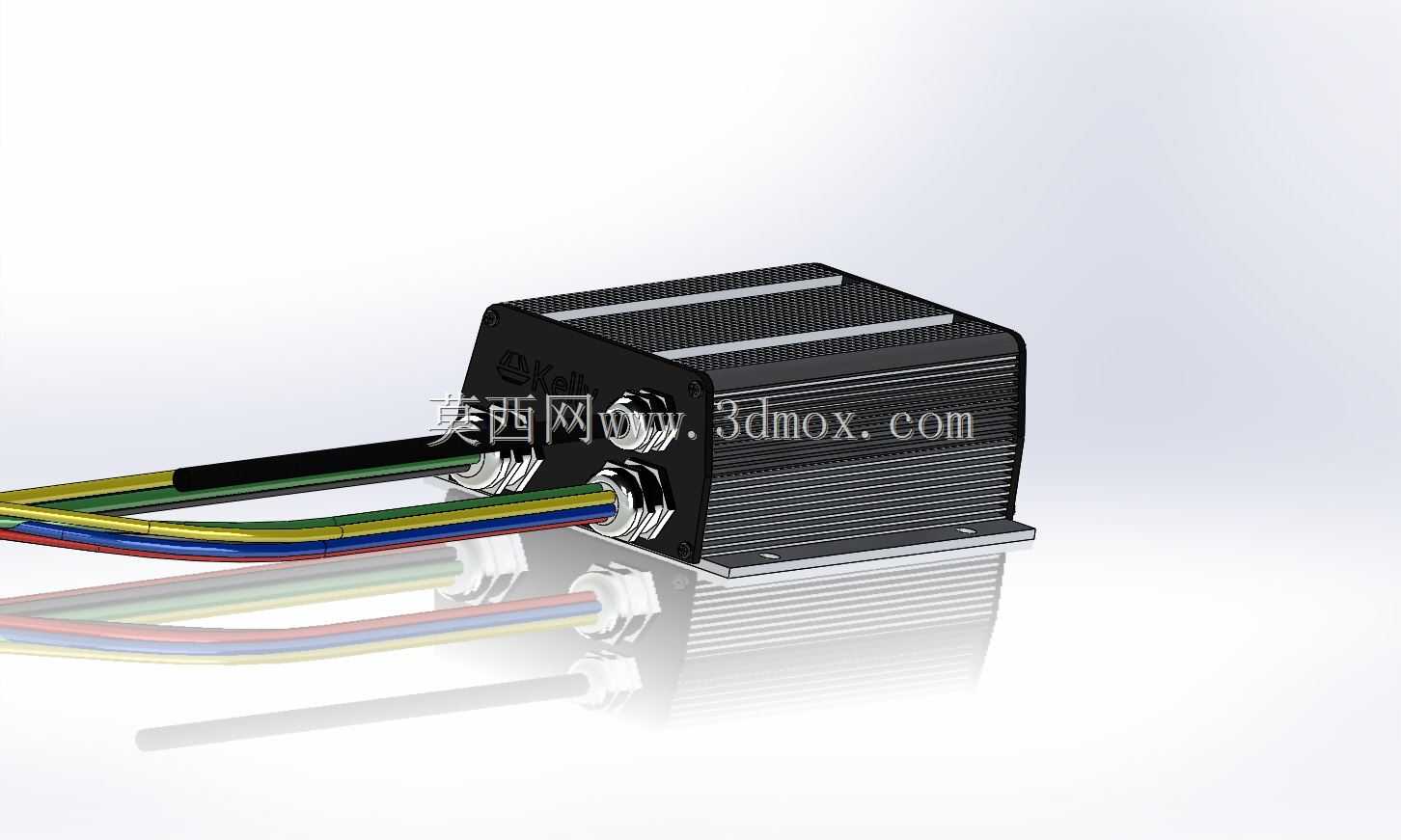

这款正弦无刷直流电机控制器，主要面向低压大功率电动载具、工业移动设备、小型特种作业装备的动力驱动场景，适配24V到72V常规供电区间，可短时承受最高90V的电压波动，持续输出能力达300A，能够为搭载的无刷直流电机提供平滑稳定的动力输出，解决传统方波控制器运行抖动大、噪音高、低速扭矩不足的痛点。在实际应用中，这类控制器常被安装在电动叉车、低速电动作业车、仓储AGV、小型电动工程机械以及改装电动代步设备上，作为动力系统的核心控制单元，负责接收油门踏板、操作手柄的指令信号，实时调整电机的运转状态，同时完成过流、过压、过热、堵转等异常工况的保护，避免动力部件因工况超限出现损坏。从产品设计思路来看，整体结构采用分体式功能分区布局，一侧为密封的控制电路腔体，内置主控芯片、信号采集电路、驱动触发电路，表面预留状态指示灯开孔，红绿两颗指示灯分别对应电源通电、运行故障的状态显示，方便现场运维人员快速排查设备问题；另一侧为密集平行鳍片的散热结构，铝制散热鳍片沿壳体长度方向平行排布，最大化拓展与空气的接触面积，配合金属壳体的导热能力，可将功率MOS管工作产生的热量快速导出，即使在长时间满负载运行的工况下，也能将内部器件温度控制在可靠工作区间，避免高温导致的性能衰减或器件失效。壳体采用高强度工程塑料与铝合金散热件组合的结构，控制侧的塑料壳体具备良好的绝缘性能，可避免复杂安装环境下的电路短路风险，底部延伸出带安装孔的固定支脚，支脚与壳体主体为一体化结构，安装时可通过螺栓直接固定在设备的金属机架上，安装孔位间距适配行业通用的控制器安装尺寸，无需额外定制转接支架即可完成替换安装。出线端采用侧向出线布局，多芯动力线与信号线从壳体侧端引出，线缆外层做耐磨耐油防护处理，可适配车间、户外作业等存在油污、扬尘、轻微溅水的使用环境，接线端预留足够的线缆弯折空间，避免安装时线缆过度弯折导致的线芯断裂。整体外形方正紧凑，在保证散热面积足够的前提下尽可能压缩了整体体积，不会过多占用设备的安装空间，壳体边缘做圆角过渡处理，避免安装作业时尖锐边角划伤操作人员，同时也能减少设备运行震动带来的应力集中，提升壳体的结构耐用性。
