盘头内六角紧固螺钉标准件结构设计

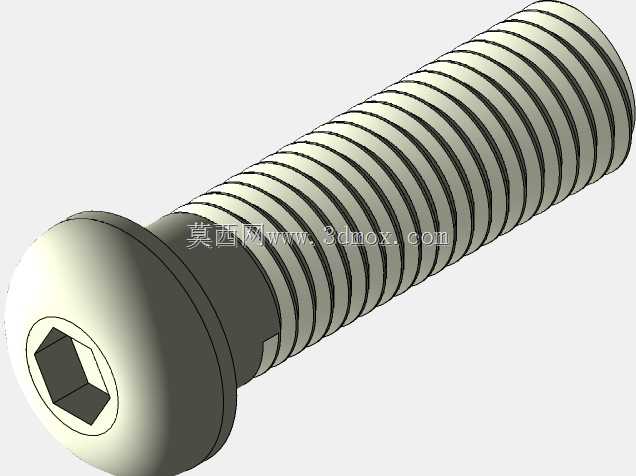

这款盘头内六角螺钉是机械装配领域应用极广的一类紧固连接件，日常在3C电子设备外壳装配、小型自动化设备模组固定、工装夹具定位锁紧、民用五金制品拼接、低压电气柜体组件安装等场景中都能见到它的身影，相比沉头内六角螺钉，它不需要在被连接件表面加工沉头孔，就能实现贴合安装，尤其适合被紧固零件厚度较薄、无法加工沉孔的装配场景，也能避免沉头孔加工偏差带来的装配错位问题。

从功能特性来看，这款螺钉采用内六角驱动结构，相比十字槽、一字槽的螺钉，它的驱动槽受力面积更大，锁紧时能承受更大的拧紧力矩，不容易出现槽口滑牙的问题，装配时可以施加更稳定的预紧力，保证连接的可靠性；盘头的头部设计拥有更大的承压接触面，锁紧时能分散对被连接件表面的压强，避免薄型板材、非金属材质的被连接件表面被压溃损伤，同时圆弧形的头部外缘没有尖锐棱角，安装在设备外露位置时也不会划伤操作人员，兼顾了使用安全性。

在设计思路上，这款螺钉的螺纹段采用标准公制三角螺纹设计，牙型角60度，具备良好的自锁性能，螺杆部分与光杆过渡段做了圆角卸荷处理，能避免应力集中导致的螺钉断裂问题，提升交变载荷下的使用寿命；头部的内六角槽深度经过合理匹配，既保证足够的驱动啮合深度，避免拧紧时扳手脱出，也不会因为槽深过大削弱头部的结构强度，头部与螺杆的同轴度做了严格控制，保证装配时螺杆能顺利旋入螺纹孔，不会出现偏斜卡滞的问题。

从安装边界来看，这款螺钉的头部直径大于螺纹大径，安装时需要预留对应尺寸的扳手操作空间，内六角驱动需要匹配对应规格的六角扳手，预留的操作空间要能容纳扳手完成旋转动作；螺纹旋合长度需要根据被连接件的材质调整，针对铝合金、塑料等低强度材质，需要适当增加旋合长度来保证连接强度，针对钢材等高强度材质，旋合长度达到螺纹直径的1倍左右即可满足常规紧固需求；安装时螺钉穿过的光孔直径要略大于螺纹大径，保证螺杆能顺利穿过，同时光孔与头部贴合的表面要保证平面度，避免锁紧时螺钉出现偏斜，导致预紧力不均影响连接可靠性。
