内螺纹自润滑杆端关节轴承结构

项目分类:3D模型 发布时间:2021-08-17 ID:238180
  • 内螺纹自润滑杆端关节轴承结构
  • 内螺纹自润滑杆端关节轴承结构
  • 内螺纹自润滑杆端关节轴承结构
  • 内螺纹自润滑杆端关节轴承结构
  • 内螺纹自润滑杆端关节轴承结构

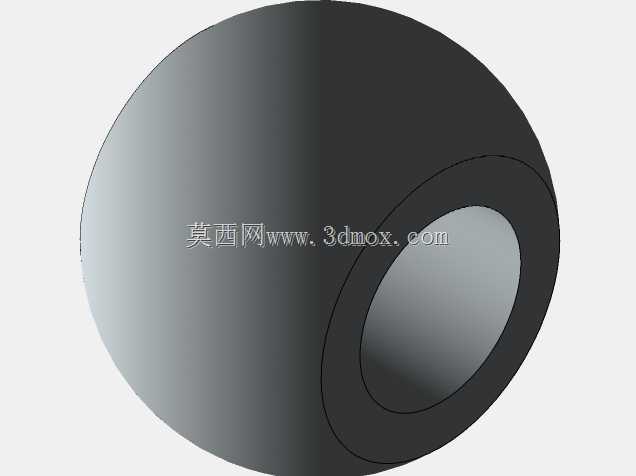

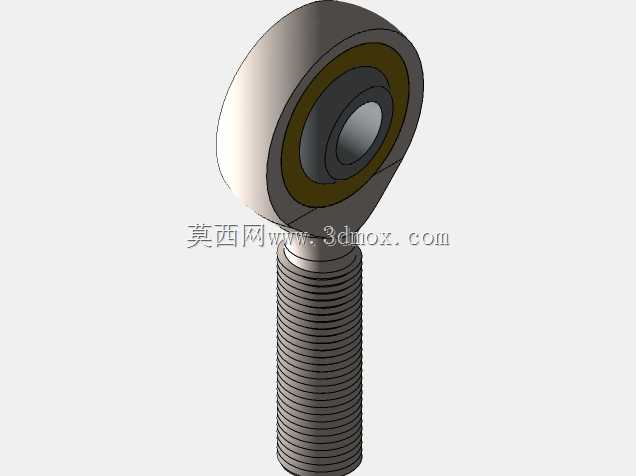

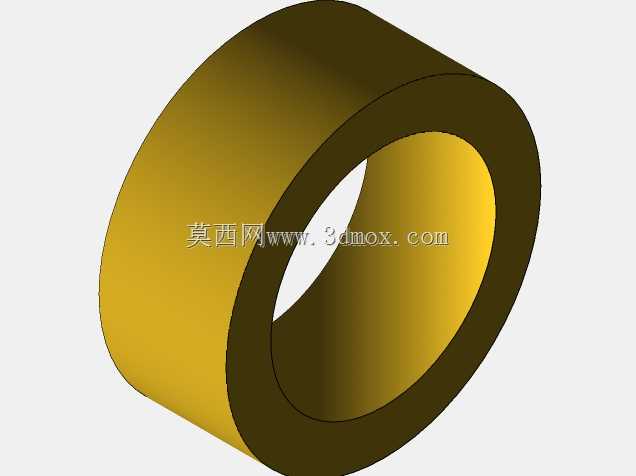

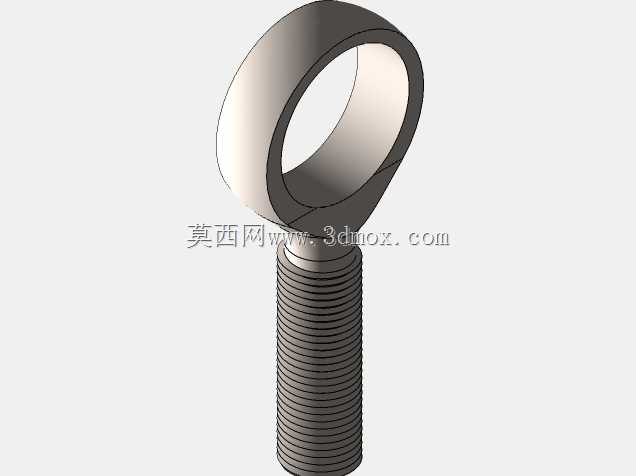

该铰接件的内螺纹段采用标准公制细牙螺纹,牙型角60度,螺纹大径、中径公差按6H级控制,可直接与同规格外螺纹杆件旋合,无需额外加工转接套,大幅缩短装配链路。杆身与头部的过渡区设计为平滑圆弧,经有限元校核,该结构可将铰接处的径向载荷均匀分散至杆身全段,避免应力集中导致的断裂风险,在1.2倍额定动载荷下,过渡区最大应力仍低于材料屈服强度的70%。内圈与外圈滑动面镶嵌的PTFE基自润滑衬层,摩擦系数稳定在0.08-0.12区间,干摩擦工况下无需定期加注润滑脂,可在-30℃至80℃的环境温度区间长期工作,适配多粉尘、无人工维护的野外设备场景。头部外圈的环形黄色密封层,既作为衬层的轴向定位结构,又可阻挡外界粉尘、水汽进入滑动摩擦面,延长铰接件的无故障运行周期。该类杆端铰接件广泛应用于自动化生产线的连杆传动机构、工程机械的操纵连杆、物流设备的转向联动系统,可补偿连接副之间的安装同轴度误差,吸收设备运行时的小幅振动,避免刚性连接产生的憋劲、异响问题。建模过程中,先通过旋转特征生成内圈、外圈及杆身的基础轮廓,再对螺纹段进行牙型细节切除,衬层与密封结构采用独立实体建模,完整保留各零件的装配间隙与配合关系;所有配合面均按实际加工公差设定偏移量,可直接导入工程图模块生成加工图纸,也可用于设备整体的运动仿真,验证连杆机构的摆动角度、行程极限是否存在干涉。从安装边界来看,头部外圈的最大外径需与安装支座的避让孔保持单边2mm以上间隙,杆身螺纹旋合长度不低于螺纹公称直径的1.5倍,以保证螺纹连接的抗剪切强度;铰接销轴穿过内圈孔时,销轴与内圈采用H7/h6间隙配合,销轴两端的卡簧槽需预留足够安装空间,避免装配时与杆端头部发生碰撞。
