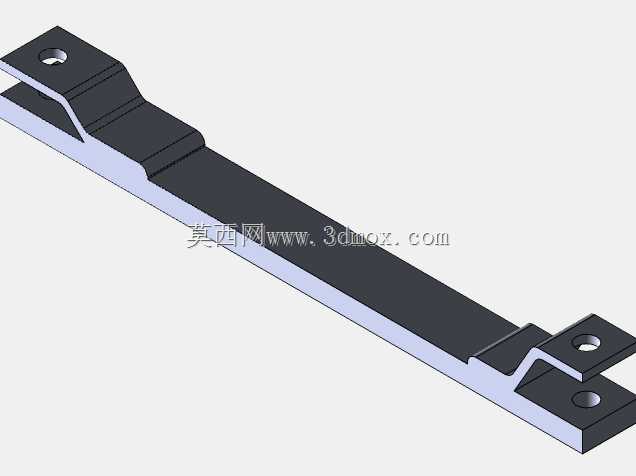

折弯式双孔连接耦合固定支架结构

该耦合连接件为长条形折弯冲压结构，整体采用等厚度金属板材经多道折弯成型，主体为平直长梁段，两端分别向上弯折出带安装孔的固定耳板，耳板与主体梁段之间通过过渡折弯段衔接，既保证了安装面的高度差，又通过折弯结构提升了零件整体的抗扭与抗弯刚度。两端耳板各开设两个同轴安装通孔，可分别与两侧待连接构件通过螺栓完成锁紧固定，孔位间距经过匹配设计，能够适配常规标准紧固件的安装空间，避免装配时出现扳手空间不足、孔位干涉的问题。从实际应用场景来看，这类耦合支架多用于需要保持一定间距的两个构件之间的刚性连接，常见于自动化设备机架的型材补强、电气柜内部的元器件安装支撑、输送线侧边的导向件固定、小型专机的跨距连接部位，也可作为轻型负载下的拉杆式连接件使用，传递轴向拉力与小幅横向剪切力。设计过程中优先采用板材折弯工艺而非机加工整体切削，一方面能够大幅降低材料损耗与加工成本，适合批量生产，另一方面折弯形成的立边结构等效于加强筋，在不增加板材厚度的前提下显著降低长梁段的受力挠度，避免零件在长期负载下出现不可逆的塑性变形。零件的整体长度由两侧安装点位的中心距决定，安装时需保证两端耳板的安装面分别与被连接件表面完全贴合，若安装面存在平面度误差，可通过平垫调整间隙，禁止强行锁紧螺栓导致支架产生额外的内应力。主体梁段的宽度与厚度选型根据实际承受的负载计算确定，当用于动态振动工况时，可在连接面之间增加防松垫圈或采用螺纹锁固胶，避免长期运行后螺栓松动。该结构的建模过程需重点还原各折弯段的内R角与折弯扣除值，保证展开后的毛坯尺寸与实际冲压工艺一致，两端安装孔的位置度需控制在合理公差范围内，确保现场装配时无需二次扩孔即可顺利对位。零件表面可根据使用环境做镀锌、发黑或喷塑处理，提升防锈与耐腐蚀能力，在无剧烈冲击的常规工业环境下，该类耦合连接支架能够长期保持稳定的连接精度，替代部分复杂的铸造或机加工连接座，有效压缩设备的整体制造成本与装配周期。
