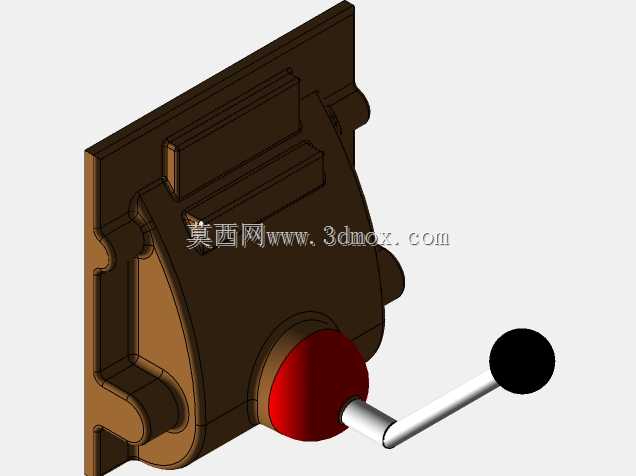

带操纵杆结构的变速箱端盖组件设计

这款变速箱端盖组件，主要适配中小功率定轴式变速传动单元，常见于小型工程机械、农用作业设备以及轻型输送设备的传动箱装配场景，承担箱体端面密封、换挡操纵机构支撑的核心作用。从实际装配需求出发，设计阶段首先考虑了箱体结合面的平面度公差要求，端盖外缘的安装凸台预留了均匀分布的螺栓过孔位置，孔位与箱体端面对应的螺纹孔同轴度控制在合理公差范围内，避免装配时出现螺栓别劲、密封面压合不均导致的渗油问题。端盖主体的腔体结构做了不等厚设计，对应内部齿轮啮合的区域预留了足够的避让空间，避免齿轮运转过程中与端盖内壁发生剐蹭，同时在操纵杆伸出的位置设计了一体式的轴套支撑结构，替代了传统分体式压装轴套的方案，减少装配工序的同时提升了操纵杆摆动过程中的支撑刚度，降低长期使用后的晃动量。外露的操纵杆组件做了弯折角度优化，操作端的球形握把位置符合人工操作的施力角度，换挡过程中操纵杆的摆动行程控制在合理区间，避免与周边设备护罩、机架结构发生运动干涉。端盖外侧的加强筋布局顺着箱体受力方向分布，在螺栓紧固位置以及轴套支撑位置做了局部加厚，既控制了整体铸件的壁厚均匀性，减少铸造过程中缩孔、变形的缺陷概率，也能承受换挡过程中操纵机构传递的侧向冲击力，避免长期受力后出现端盖开裂的问题。从安装边界来看，端盖整体外轮廓尺寸适配常见的小型两档或三档变速箱箱体安装面，不需要对原有箱体结构做额外改造即可替换原有端盖组件，操纵杆伸出端的密封位置预留了密封圈安装槽，可适配标准规格的O型密封圈，有效阻挡外界粉尘、泥水进入箱体内部，同时避免箱体内润滑油顺着操纵杆间隙渗漏。端盖内侧的腔体轮廓还兼顾了润滑油导流的需求，齿轮飞溅起来的润滑油可以顺着端盖内壁的导流筋回流到箱体内的油池区域，避免局部存油导致的密封位置长期浸油出现密封老化加速的问题。
