相机光圈虹膜调节机构三维结构设计

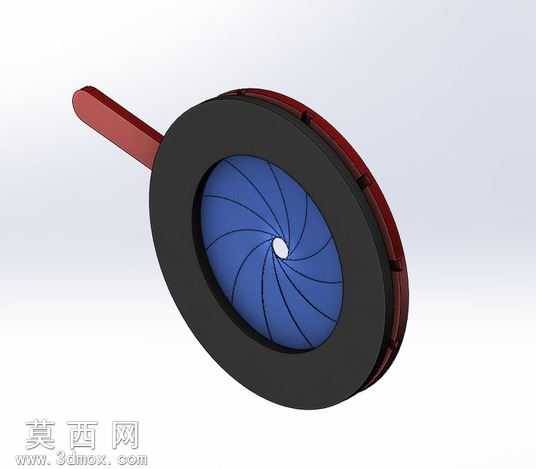

本作品为相机虹膜光圈调节机构的三维建模设计，完整还原了可变光阑的核心运作结构，整体采用同轴层叠式装配布局，通过外置拨杆驱动实现通光孔径的连续无级调节。建模阶段以真实相机光圈的运动逻辑为核心依据，首先搭建中心基准轴系，确定固定外环、叶片安装盘、驱动内环的同轴装配关系，所有配合面均预留合理的装配间隙，避免运动过程中出现卡滞问题。材质渲染上，固定外环采用哑光黑色硬质工程塑料质感，模拟相机镜头内部的消光结构，避免内部反光影响成像质量；调节拨杆采用酒红色磨砂金属材质，兼顾操作辨识度与握持摩擦力；虹膜叶片采用深蓝色哑光薄金属片质感，每片叶片的曲面轮廓经过精准曲率计算，确保多片叶片收拢时能够拼接出接近正圆形的通光孔，边缘无错位漏缝。结构设计上，共设置多片叠层式虹膜叶片，每片叶片两端分别设置定位销轴，一端铰接在固定外环的定位孔位，另一端嵌入驱动内环的曲线导槽内，当外置拨杆带动驱动内环绕中心轴转动时，导槽会推动所有叶片同步绕自身铰接点偏转，从而实现中心通光孔径从最小到最大的平滑变化，完整复现相机光圈控制进光量的工作原理。设计过程中重点验证了叶片运动的干涉问题，通过运动仿真反复调整导槽的曲线轨迹与叶片轮廓参数，确保全行程调节过程中叶片之间无剐蹭、无卡顿，开合动作顺滑连贯，整体结构紧凑精巧，可作为相机结构教学、光学原理演示的直观三维展示模型，也可为小型可变光阑产品的结构设计提供参考依据。
