带端盖圆柱螺旋压缩弹簧结构设计

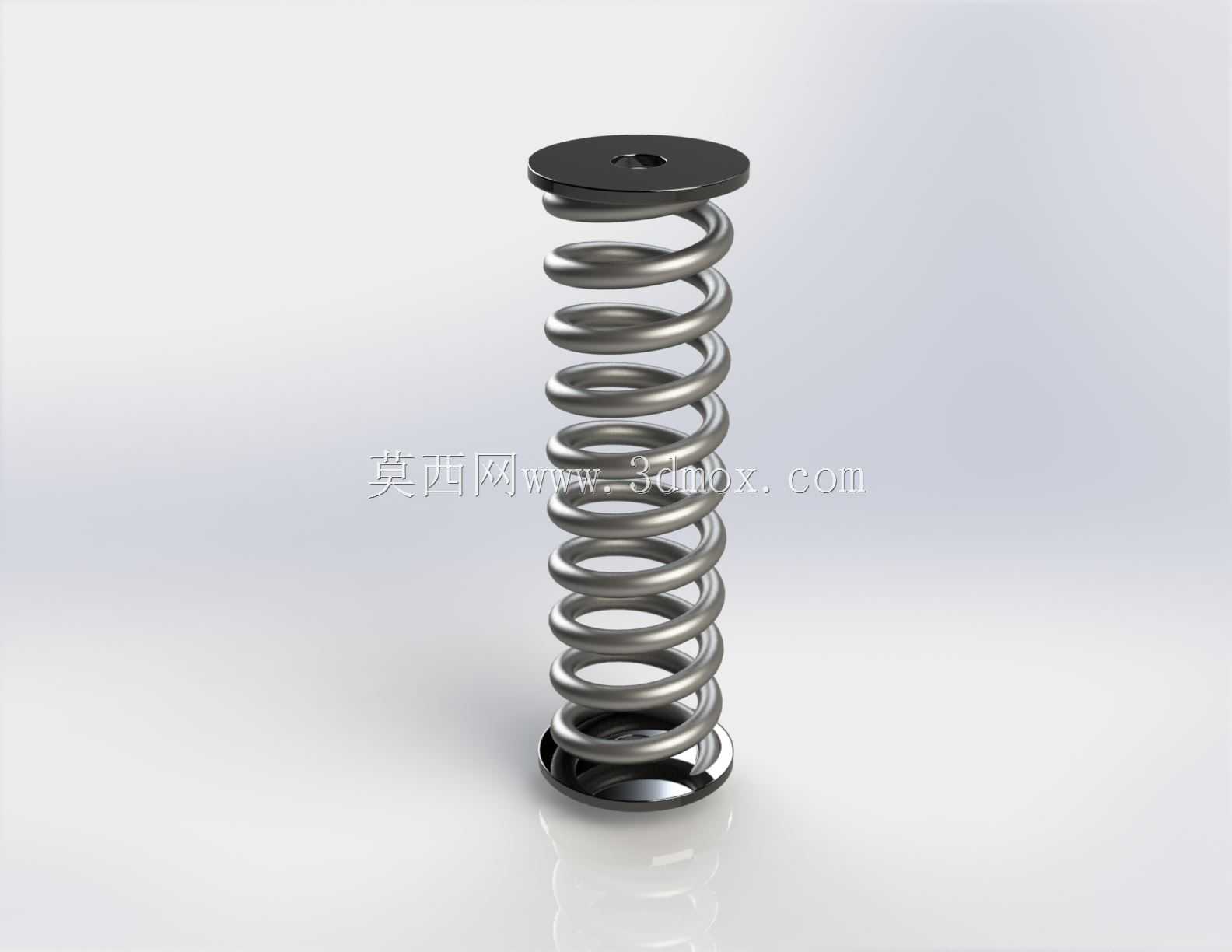

　　日常做设备结构设计时，这类带两端端盖的圆柱螺旋压缩弹簧是出镜率极高的弹性元件，从自动化产线的缓冲工位、工装夹具的压紧结构，到小型机电设备的复位机构，甚至是民用五金的阻尼结构里，都能看到它的应用身影。不同于无端部固定结构的裸弹簧，这款弹簧两端配置了平整的圆形端盖，上端盖中心预留了安装定位孔，下端盖做了全包式的承托结构，能直接适配多种安装场景，不需要额外设计弹簧座就能完成装配，能有效缩短结构设计的周期，减少配套零件的加工成本。

　　从功能特性来看，这款弹簧的核心作用是在承受轴向压力时产生可逆弹性形变，将外部施加的压力转化为弹性势能，在外力撤除后快速恢复原有自由长度，以此实现缓冲、复位、储能、压紧限位的功能。在实际设备运行过程中，上端盖直接承接外部载荷，压力通过端盖均匀传递到每一圈弹簧丝上，避免了裸弹簧端部受力不均导致的偏载、歪扭问题，能大幅降低弹簧在循环载荷下出现永久变形、断裂失效的概率，延长元件的使用寿命。下端盖的承托结构则能将弹簧的反作用力均匀传递到安装基座上，避免局部应力集中压坏安装面，同时也能限制弹簧在压缩过程中出现径向窜动，保证施力方向始终与弹簧轴线重合，不会出现侧向分力影响设备运行精度。

　　设计这类弹簧的时候，首先要明确使用场景的载荷要求与行程需求，先确定弹簧的自由长度，也就是无载荷状态下上下端盖外侧的总高度，这个尺寸要匹配安装空间的最大预留深度，保证弹簧在完全伸展时不会顶坏周边结构，在被压缩到极限行程时，各圈弹簧丝之间还能保留合理的间隙，避免并圈冲击产生异响与额外磨损。弹簧丝的直径选择要结合工作载荷的大小计算，既要保证额定载荷下的形变量符合设计要求，也要让弹簧的刚度匹配使用场景——比如缓冲场景需要刚度稍低的软弹簧，吸收更多冲击能量；压紧复位场景则需要刚度稍高的硬弹簧，保证足够的压紧力与复位速度。弹簧的中径尺寸要和端盖的直径匹配，弹簧端部与端盖的连接采用贴合磨平后焊接固定的方式，保证连接强度，避免弹簧在反复伸缩过程中与端盖脱离。

　　安装边界方面，上端盖中心的定位孔尺寸要适配设备上的定位销或者导向轴直径，采用间隙配合，保证端盖能沿着导向方向顺畅滑动，不会出现卡滞；下端盖的外径尺寸要和安装位的定位凹槽匹配，安装时可以直接嵌入凹槽完成径向定位，不需要额外的紧固件固定，拆装维护十分方便。在做周边结构设计时，要注意给弹簧预留足够的径向活动空间，虽然端盖已经做了限位，但弹簧在大压缩量下还是会有微小的径向膨胀，周边零件与弹簧外圆的间隙要控制在合理范围，既不能太大浪费安装空间，也不能太小导致弹簧剐蹭周边零件，影响正常伸缩。另外在选型应用时，还要考虑弹簧的工作环境，如果是在腐蚀环境下使用，要对应更换不锈钢材质的弹簧丝与端盖，如果是高温工况则要选用耐高温的合金弹簧钢，避免材料性能下降导致失效。

　　很多刚入行的结构设计师在选弹簧的时候容易忽略端盖的作用，直接选用裸弹簧搭配自制弹簧座，往往会出现弹簧定位不准、受力偏载的问题，甚至在设备运行过程中弹簧弹出造成安全隐患，这种集成了端盖的弹簧组件就很好地规避了这些问题，拿来就能直接用，不需要额外做配套的定位结构设计，对于快速迭代的自动化设备设计场景来说十分友好。在做运动仿真的时候，这类弹簧可以直接设置轴向的伸缩运动副，配合端盖的导向结构，能真实模拟出弹簧在拉伸、压缩过程中的形变效果，验证整个机构的运动行程是否符合设计要求，提前排查干涉、卡滞等潜在问题，减少后续实物试装时的整改工作量。
