销槽限位滑动配合机械结构演示件

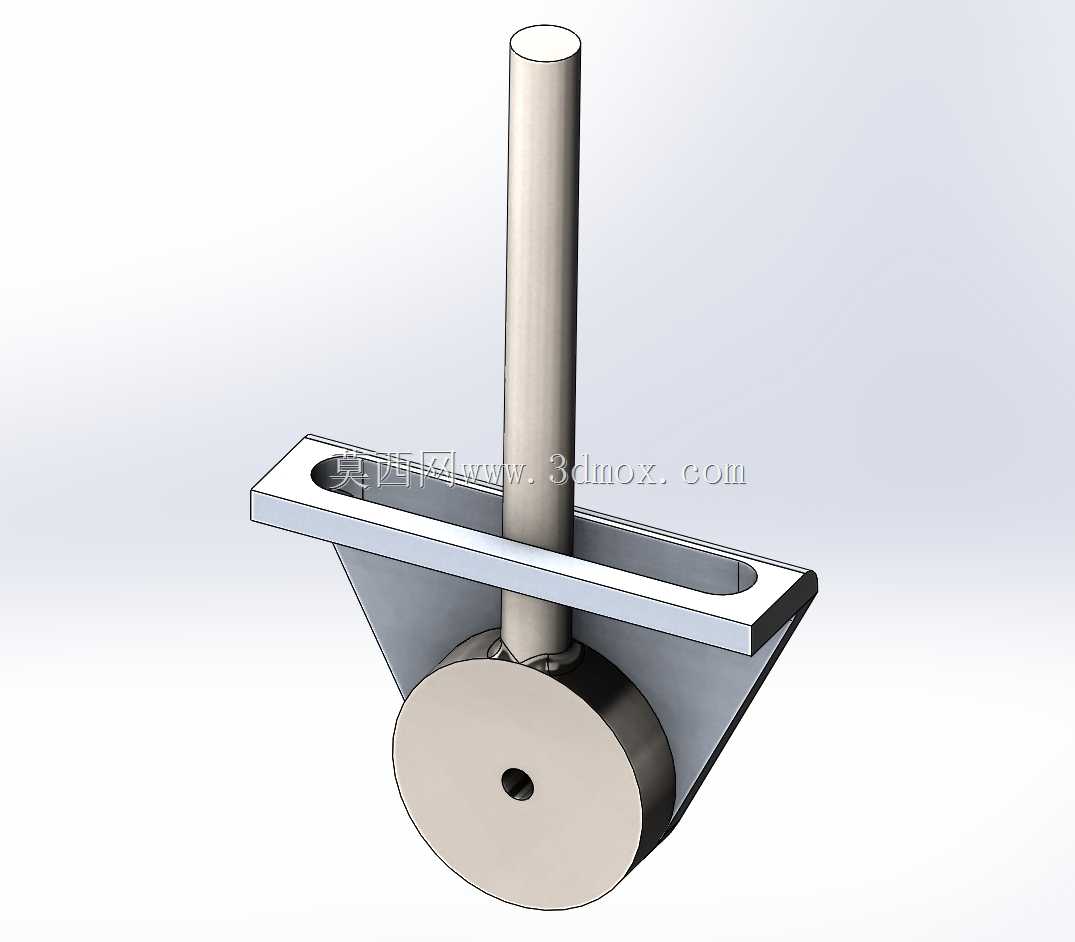

　　这套销槽配合结构，在非标自动化设备的直线往复工位、工装夹具的行程限位模块里应用十分广泛，很多需要兼顾滑动导向与端点锁止的机构，都会采用类似的结构逻辑来实现运动约束，不需要额外加装外置限位块就能完成行程端点的硬限位，能有效压缩机构整体的安装空间。从结构组成来看，整套机构包含带长圆形通槽的槽座、垂直布置的圆柱销、连接销与槽座的三角支撑肋，以及销下端连接的滚轮组件，槽座的长槽走向完全决定了销的运动路径，销在槽内滑动的同时，还能绕自身轴线完成旋转动作，槽的两个端面就是销滑动行程的两个硬止点，当销运动到槽的端部时，销的圆柱面与槽端的圆弧面完全贴合，能承受一定的轴向冲击载荷，不会出现过行程的问题。设计这类结构的时候，首先要明确的是运动行程要求，

　　槽的有效长度要比实际需求的滑动行程多留出2-3mm的余量，避免加工误差导致销在端点无法到位，销和槽的配合公差一般选H7/g6的间隙配合，既保证滑动过程无卡滞，又不会因为间隙过大出现运动窜动，影响机构的定位精度。三角支撑肋的设计是为了提升槽座的整体刚性，当销在槽内滑动承受侧向载荷的时候，支撑肋能分散槽壁的受力，避免槽座长期受力出现变形，导致销滑动卡涩甚至卡死，肋板的厚度一般取槽座壁厚的0.8-1倍，和槽座、销安装座的连接位置要做圆角过渡，减少应力集中，提升结构的疲劳寿命。下端的滚轮组件是这套结构的动力输入或者负载连接端，滚轮的轴线和销的轴线垂直布置，当滚轮沿外部导轨滚动的时候，会带动销在槽内沿槽的走向滑动，

　　同时销自身可以根据滚轮的接触角度做自适应旋转，避免滚轮和导轨之间出现滑动摩擦，降低运动过程中的阻力。从安装边界来看，槽座的两个安装端面是平面结构，可以直接通过螺栓固定在设备的安装基板上，安装的时候要保证槽的走向和预设的滑动方向完全平行，平行度公差要控制在0.05mm以内，不然会导致销在滑动过程中单侧受力，加剧磨损。销的上端是光轴结构，可以根据实际使用需求加装拨叉、检测挡片等附属零件，不需要额外做连接结构的改造，适配性很强。这类结构和普通的直线导轨滑块结构相比，结构更简单，零件数量少，加工成本低，不需要定期加注润滑脂维护，在一些低速、轻载的往复运动工位上，完全可以替代小型直线导轨使用，比如自动化生产线的工件挡停机构、

　　小型工装的推拉锁紧模块、检测设备的探头进给机构里，都能看到这类销槽配合结构的身影。设计的时候还要注意销的有效长度，要保证销滑动到槽的任意位置时，销和槽的啮合长度都不小于销直径的1.5倍，避免销出现倾斜卡滞，槽的内壁粗糙度要控制在Ra1.6以下，减少滑动过程中的摩擦阻力，提升结构的使用寿命。另外，槽端的止动面要做淬火处理，硬度达到HRC40-45，因为销在运动到端点的时候会和止动面产生碰撞，长期使用如果硬度不够会出现磕碰凹坑，导致销到位后出现位置偏差，影响机构的重复定位精度。这套演示结构把销槽配合的滑动、旋转、端点止动三个核心功能整合在一起，能很直观地展示这类运动副的约束逻辑，对于刚接触机械结构设计的人员来说，能快速理解高级配合里的路径约束、限位约束的实际应用方式，在做类似机构设计的时候，可以直接参考这套结构的尺寸比例、配合公差选择，减少前期的试错成本。
