三耳带加强筋径向支撑连接座

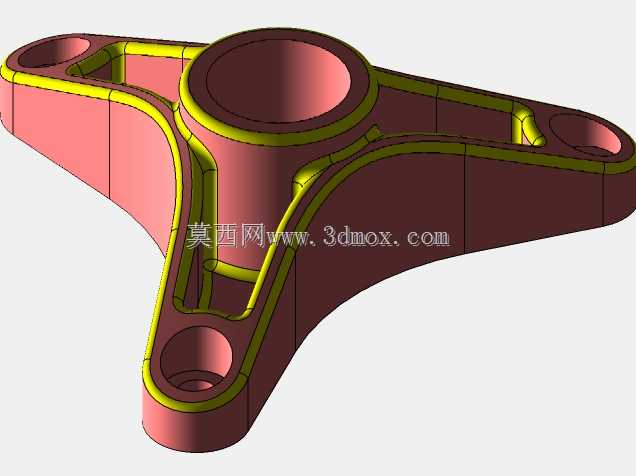

该三耳式支撑连接座是多连杆传动系统中承担径向载荷传递与多节点铰接定位的核心受力构件，常见于航空航天起落架联动机构、重型车辆悬架摇臂组、工业重载机械臂关节连接段等需要实现单中心点位向三个方向同步输出支撑力的工况场景，能够在交变载荷、瞬时冲击载荷持续作用下保持结构刚度与连接精度，避免铰接点位出现偏移松脱。从实际功能来看，构件中心的贯通轴孔用于穿装主轴或铰接销轴，作为整个构件的受力基准核心，三个沿周向均匀分布的支臂末端各设置同轴安装孔，分别对接三个方向的连杆、拉杆或固定支座，将中心轴承受的径向载荷均匀分流到三个连接点位，大幅降低单点受力的应力峰值；支臂与中心筒体衔接的位置全部采用渐变圆弧过渡，避免直角结构带来的应力集中问题，同时沿支臂受力方向布置的凸起加强筋顺着载荷传递路径延伸，在不额外增加整体壁厚、控制构件整体重量的前提下，大幅提升支臂的抗弯折、抗扭转变形能力，即使承受瞬时过载冲击也不会出现支臂断裂或连接孔变形的问题。在设计思路上，该构件优先遵循等强度设计原则，所有受力截面的承载能力与对应位置的实际载荷大小相匹配，非受力区域做适当的壁厚减薄处理，中心轴孔的孔壁做加厚处理以应对销轴转动带来的摩擦磨损与径向挤压力，三个支臂的安装孔端面预留平整的贴合面，保证安装时连接面完全贴合，避免出现安装间隙带来的附加载荷；支臂边缘的翻边结构进一步提升了构件的整体抗扭刚度，减少受力时的结构形变。从安装边界来看，构件中心轴孔的轴向长度与配合销轴的有效支撑长度匹配，三个支臂末端安装孔的中心距经过精准校核，能够保证对接的三个连杆运动过程中无运动干涉，安装孔的孔径公差满足铰接销轴的间隙配合要求，既保证销轴转动顺畅，又不会因间隙过大产生晃动异响；构件整体外形轮廓无突出尖锐结构，安装后不会与周边运动部件发生剐蹭，适配在空间紧凑的多连杆传动腔体内完成多点位连接支撑，能够长期在高负载、高频往复运动的工况下保持结构稳定性，有效提升整套传动机构的运行可靠性与使用寿命。
