CSWP实操练习用异形连接基座结构

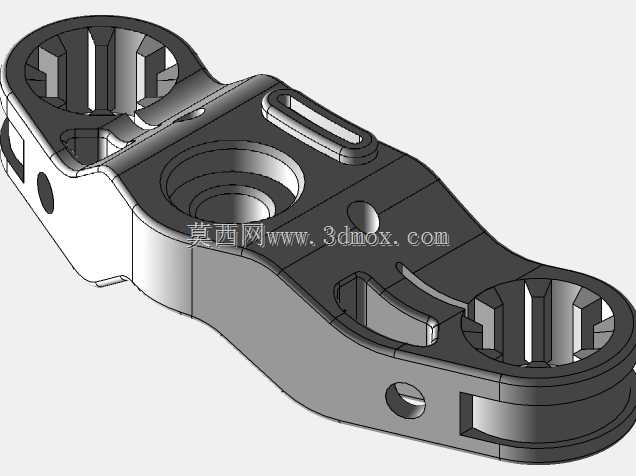

该异形连接基座是机械装配系统中承担多部件衔接、载荷传递功能的核心结构件，常见于工业自动化装配线、非标工装夹具、小型传动模组等场景中，主要作用是为两端不同规格的功能组件提供稳定的安装定位基准，同时通过自身结构的强度设计分散装配过程中产生的径向、轴向载荷，避免连接部位出现应力集中导致的形变或断裂。从实际用途来看，这类零件多用于需要实现多组件同轴度校准、同时预留辅助安装位的装配场景，两端的内花键式空腔结构可以分别与对应规格的轴类、传动件实现嵌合连接，中部的沉孔、腰型槽与侧部通孔则用于安装紧固件、定位销以及外接辅助管线或传感组件，能够在紧凑的安装空间内完成多维度的连接固定需求，减少额外转接件的使用，提升整体装配结构的集成度。在功能特性设计上，该零件采用一体化铣削成型的结构思路，整体轮廓为流线型过渡设计，避免直角结构带来的应力集中问题，两端的内支撑筋条沿受力方向均匀排布，在保证整体结构强度的前提下尽可能削减零件壁厚，降低整体自重，同时筋条的排布角度匹配装配时的主要受力方向，能够有效承载传动过程中产生的扭转力矩。中部的大直径沉孔用于容纳对接组件的凸出轴端，保证装配后两个对接部件的端面能够完全贴合，提升连接刚性；侧面的腰型槽预留了一定的安装调整余量，方便装配时微调部件的相对位置，降低加工精度带来的装配难度，侧部的径向通孔则可用于穿装锁紧销，避免轴类部件在传动过程中出现轴向窜动。从外形尺寸与安装边界来看，该零件整体为长条形对称结构，两端圆形连接端的外径一致，中部主体宽度略小于两端直径，整体厚度均匀，安装时需要预留的横向空间匹配零件总长，纵向空间不超过两端连接端的外径尺寸，所有安装孔位的位置度公差控制在合理范围内，既能够满足常规工业装配的精度要求，也适配CSWP技能实操练习中对复杂零件建模思路、特征命令使用的训练需求，能够帮助练习者掌握异形结构抽壳、筋特征创建、异形孔排布、多特征圆角过渡等建模技巧，理解机械零件从功能需求到结构落地的设计逻辑。
