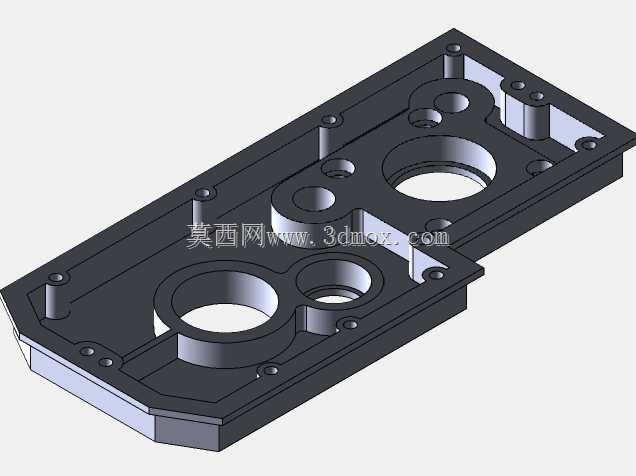

多安装孔位异形机械密封盖板结构

这款异形盖板是工业传动设备箱体的核心密封与承载构件，主要应用在重载齿轮箱、精密传动模组以及小型动力输出单元的端面密封场景，承担隔绝箱体内部润滑介质、支撑外置传动组件、定位内部轴承座的多重作用，是保障传动设备运行稳定性的关键基础零件。从实际使用场景来看，这类盖板多安装在设备箱体的开合端面，一侧贴合箱体装配面完成静密封，防止齿轮啮合过程中飞溅的润滑油外泄，同时阻挡外部粉尘、切削液等杂质进入箱体内部破坏传动副的润滑环境；另一侧的凸台与孔位则用于固定轴承端盖、输出轴密封件以及外置的传感检测组件，部分沉孔结构还可作为走线通道为内置传感器提供布线空间。在功能特性设计上，盖板整体采用一体化铣削成型思路，主体轮廓根据箱体端面的异形边界做适配性切边处理，左下角的斜切结构专门避让设备安装时的相邻构件干涉，避免装配过程中出现边角磕碰无法贴合的问题。板面分布的多组不同直径通孔，按照内部传动组件的排布位置精准设置：大直径通孔对应传动轴的穿出位置，预留足够的轴件与密封件安装空间；中直径孔位适配轴承座的定位销与固定螺栓，保证轴承安装的同轴度公差控制在0.02mm以内；边缘均匀分布的小直径沉孔为箱体连接螺栓位，沉孔深度经过精准计算，确保螺栓锁紧后端面不突出盖板平面，不会干涉外置组件的安装。设计过程中优先考虑了安装边界的适配性，盖板整体厚度根据箱体端面的承压需求设置，边缘的加厚凸边提升了整体结构刚性，避免螺栓锁紧时出现板面翘曲导致密封失效的问题；所有孔位的位置度公差均按照传动设备的装配精度要求设定，孔边做倒角处理去除加工毛刺，既方便装配时的导向对位，也能防止锐边割伤安装人员、损坏密封胶圈。板面的下沉式凹槽结构专门用于镶嵌密封橡胶条，凹槽深度与宽度匹配常规O型密封圈的尺寸，装配时密封圈嵌入凹槽后不会出现移位、挤出的问题，配合端面的平面度加工要求，可实现IP65级别的静密封效果，满足多数工业传动设备的防护需求。
