螺旋重力滚珠滑动轨道结构设计

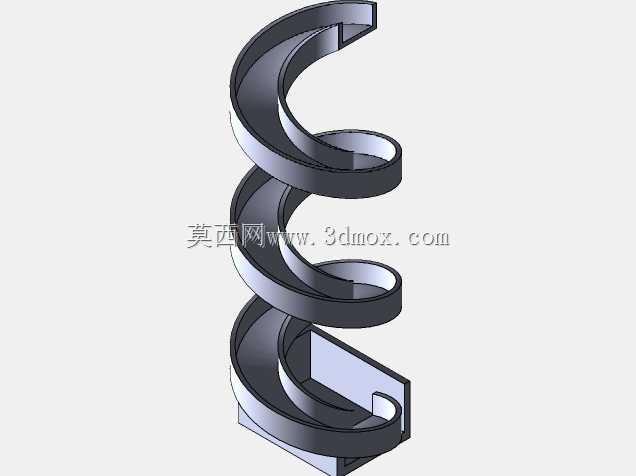

该螺旋滚珠滑动轨道是一款依托重力实现物料自动输送的机械结构，常见于小型物料分拣、教学演示装置、自动化上料工位以及休闲益智类机械摆件的设计场景中，在轻工制造的小零件排序输送、物理教学的重力运动演示领域有着较高的应用适配性。结构整体采用立式螺旋排布设计，核心功能是依靠滚珠自身重力作为动力源，让滚珠沿着预设的螺旋滑道从高位向低位持续滑动，无需额外配置电力驱动组件，即可实现稳定的定向输送效果，在低负载、无动力输送场景下能够有效降低设备的能耗与运维成本。从设计思路来看，该结构首先确定了立式安装的整体框架，底部设置方形安装基座，基座预留了标准的安装孔位，可直接固定在工作台面或者配套设备的机架上，安装边界清晰，不会占用过多的横向安装空间，适配狭小工位的安装需求。螺旋滑道采用等螺距的螺旋升角设计，滑道的侧壁高度经过反复校核，既能够保证滚珠在滑动过程中不会出现脱轨甩出的问题，又不会因为侧壁过高增加不必要的材料消耗与结构重量，滑道的内圈与外圈曲率完全匹配滚珠的运动轨迹，全程无卡顿拐点，保证滚珠滑动过程顺畅无阻滞。滑道的截面采用U型槽结构，槽宽略大于滚珠直径，预留了合理的滑动间隙，避免滚珠因为加工公差出现卡滞问题，螺旋段共设置三圈完整的螺旋行程，足够的滑动行程既可以满足演示场景下的视觉展示效果，也可以在输送场景中实现多工位的同步取料需求。底部的基座同时承担了滑道末端的出料导向功能，滚珠滑动到螺旋段末端后会顺着基座的导向面滑出到指定接料位置，整个运动过程无需额外的导向组件辅助。在实际应用中，该结构可以根据输送物料的尺寸调整螺旋直径、螺距以及槽宽参数，适配不同直径的滚珠或者类球形小零件的输送需求，整体结构无复杂传动部件，加工难度低，采用常规的钣金折弯或者3D打印工艺即可完成制作，后期维护仅需定期清理滑道内的杂物即可保证运行顺畅，非常适合作为无动力输送单元集成到小型自动化设备当中，也可作为机械原理教学的具象演示模型，帮助学习者直观理解重力驱动、螺旋运动的相关机械原理。
