CATIA单旋翼遥控直升机结构模型

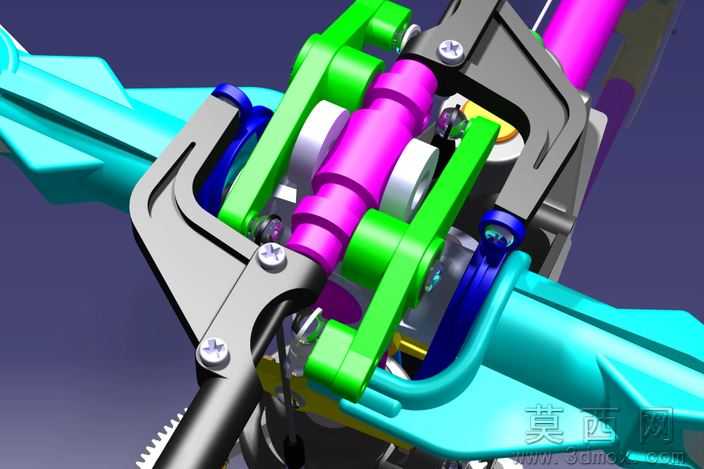

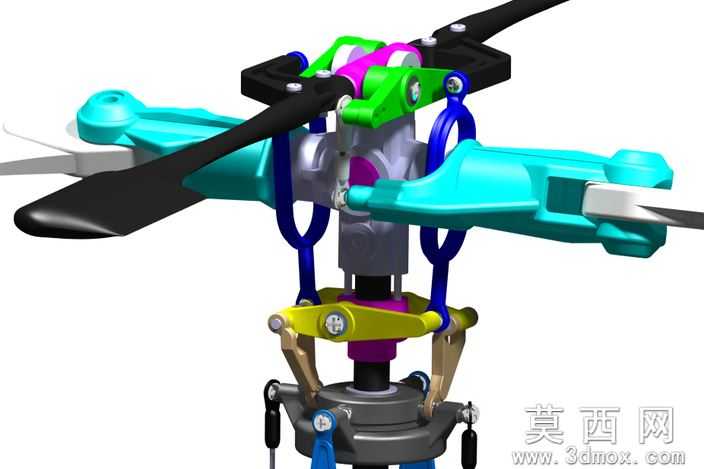

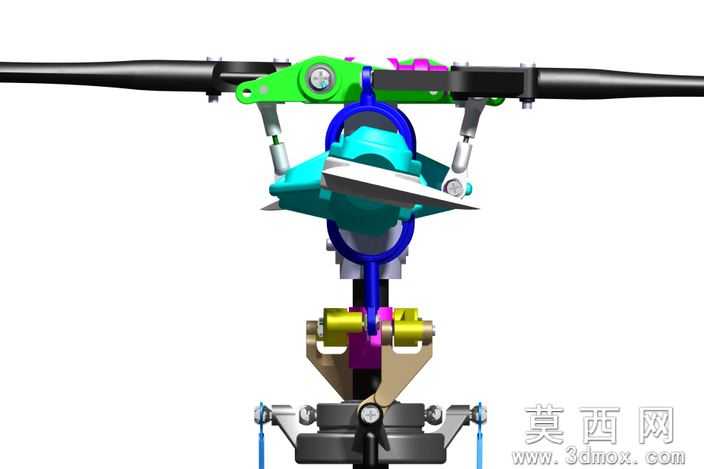

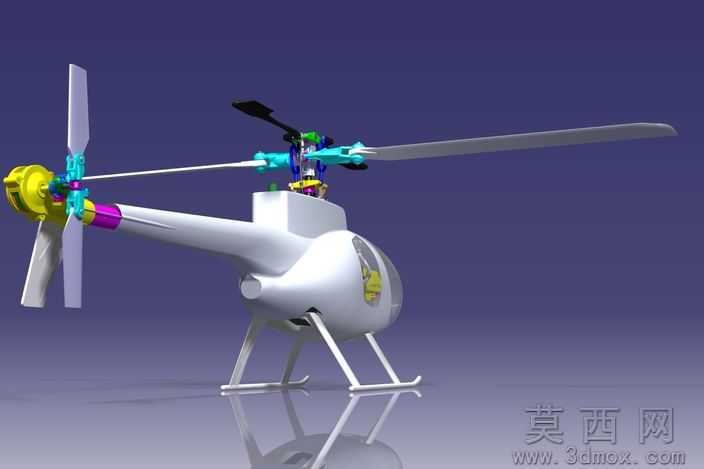

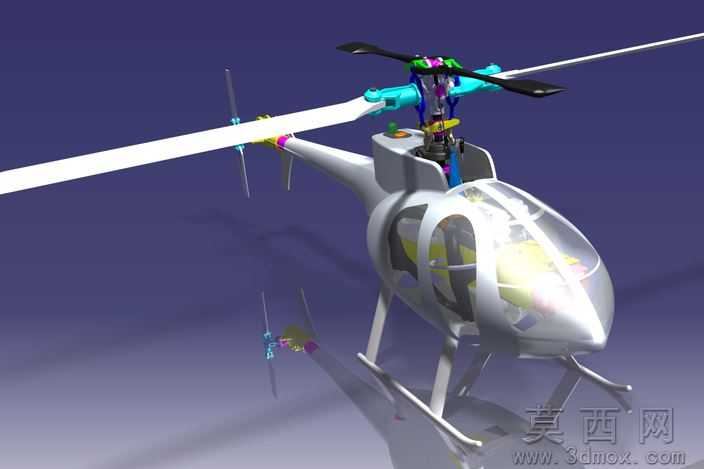

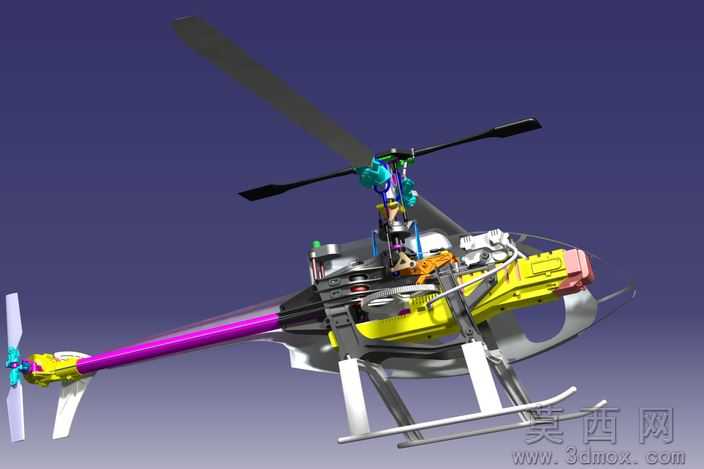

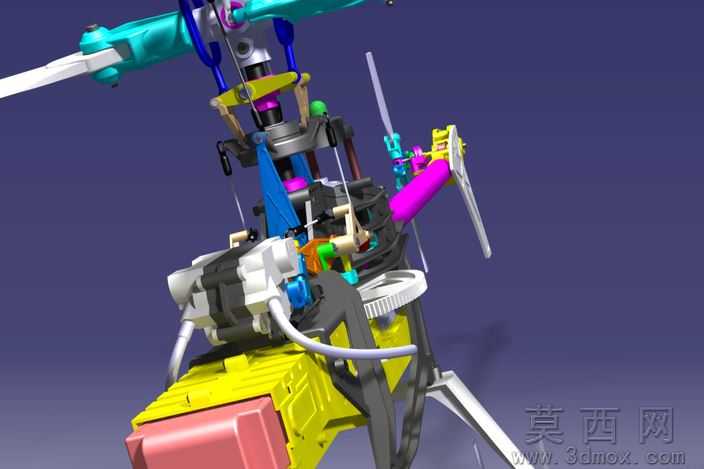

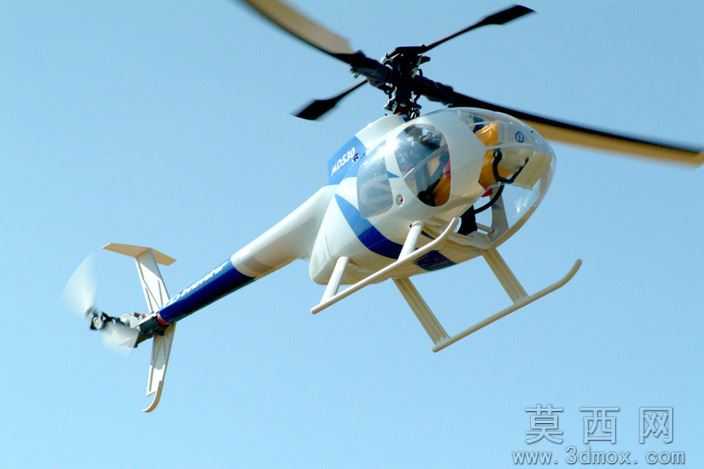

本模型为单旋翼带尾桨式直升机的完整结构三维建模成果，采用CATIA软件完成全参数化设计搭建，建模流程遵循航空结构设计的标准逻辑：首先完成机身主承力框架的基准草图绘制，以机身中轴线为核心基准建立全机坐标系，依次搭建主旋翼安装座、动力舱段、尾梁结构、尾旋翼传动座、滑橇式起落架五大核心模块的基础特征，再通过布尔运算、装配约束完成各子部件的拼接整合，过程中对传动齿轮组、倾斜盘操纵机构、舵机安装位等细节结构做了精细化特征还原，确保各部件的装配间隙符合实际航模的设计公差要求。参数设计层面严格参照同级别遥控直升机的真实比例，主旋翼直径、尾梁长度、机身重心位置、起落架支撑跨度均按照1:10的航模缩放比例设定，主旋翼桨叶的翼型截面、尾桨的扭转角度、倾斜盘的偏转行程参数均经过运动仿真校验，可实现主旋翼旋转、尾桨联动、操纵机构偏转的运动模拟，无结构干涉问题。渲染材质环节针对不同部件做了差异化材质赋予：机身主框架采用哑光银白金属材质模拟铝合金航模机架，动力舱整流罩采用亮黄色工程塑料材质，尾梁采用阳极氧化亮紫色金属质感，主旋翼桨叶采用哑光黑色碳纤维纹理材质，起落架滑橇采用亮白色高强度尼龙材质，尾桨采用半透明白色硬质塑料材质，各部件材质的粗糙度、反光度参数均经过调试，渲染效果可清晰区分不同结构的功能分区。结构原理上完整还原单旋翼直升机的核心运作逻辑：主旋翼负责提供主要升力，通过倾斜盘机构改变桨叶周期变距实现飞行姿态调整，尾梁末端的尾旋翼通过传动轴与主动力组连接，提供抵消主旋翼反扭矩的侧向力，滑橇式起落架采用弹性支撑结构，可吸收着陆冲击载荷，机身内部预留了电池、舵机、接收机的安装空间，完全符合遥控航模直升机的真实结构布局。软件兼容方面，模型提供IGES、Catpart两种通用格式文件，可兼容CATIA V5全版本软件，同时可通过格式转换导入SolidWorks、UG NX、Creo等主流三维设计软件，特征树保留完整的建模步骤记录，无缺失面、破面等几何错误，可直接进行编辑修改。研发教学应用层面，该模型可作为航空航天专业直升机结构课程的教学演示案例，帮助学习者直观理解单旋翼直升机的操纵原理、传动结构布局，也可作为航模爱好者设计改装遥控直升机的参考基础模型，还可用于机械设计专业的装配设计、运动仿真课程实训素材，支撑从结构认知到仿真分析的全流程教学需求。
