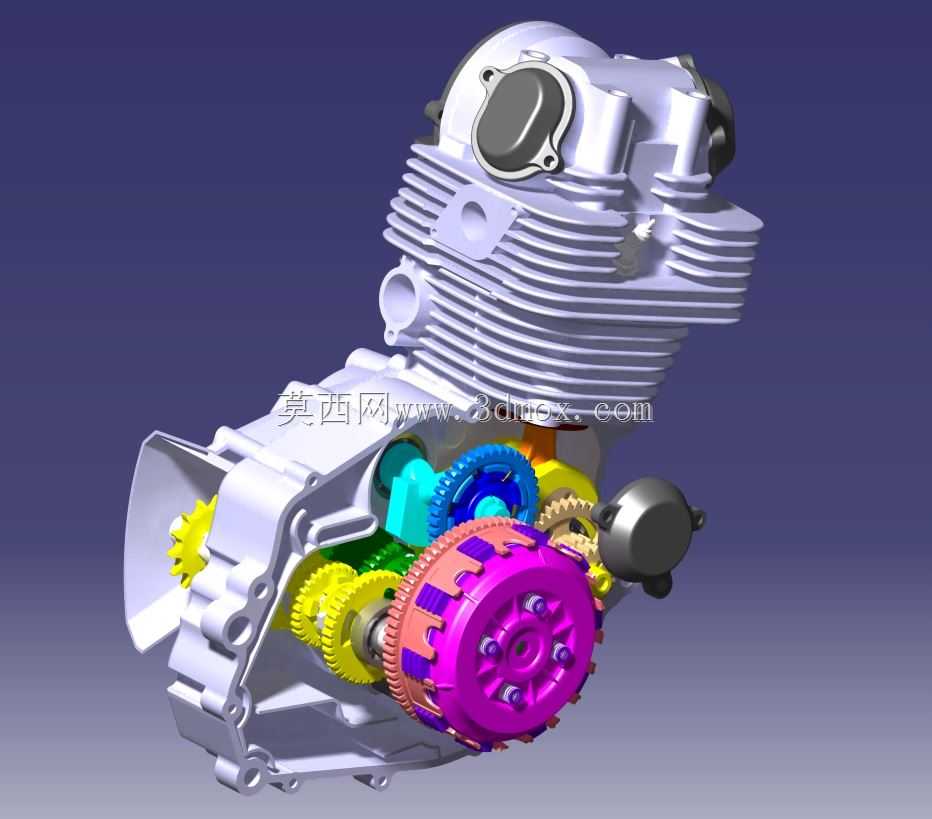

雅马哈125cc摩托车发动机传动总成结构

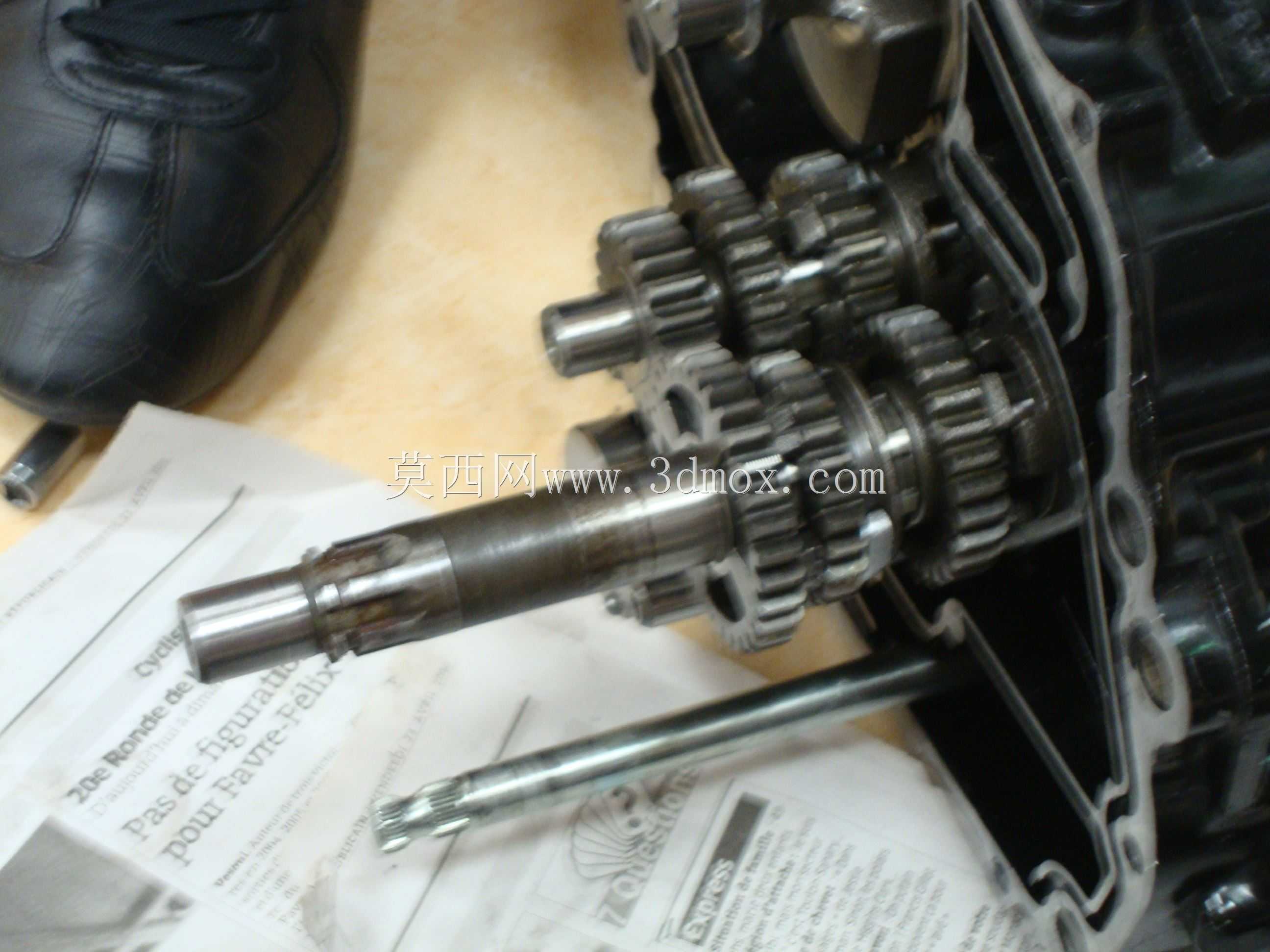

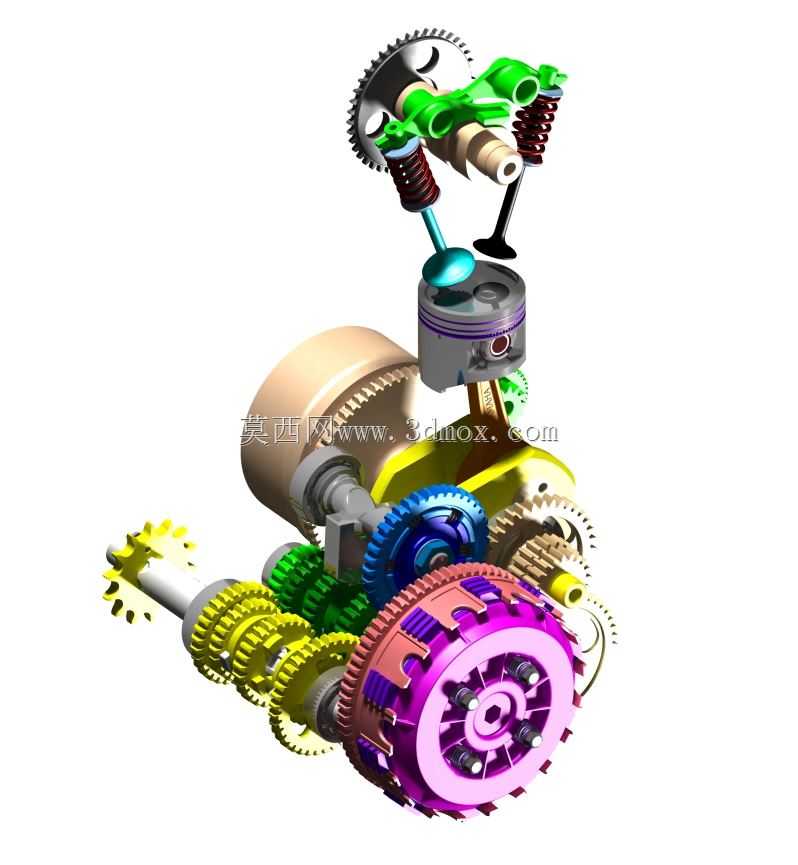

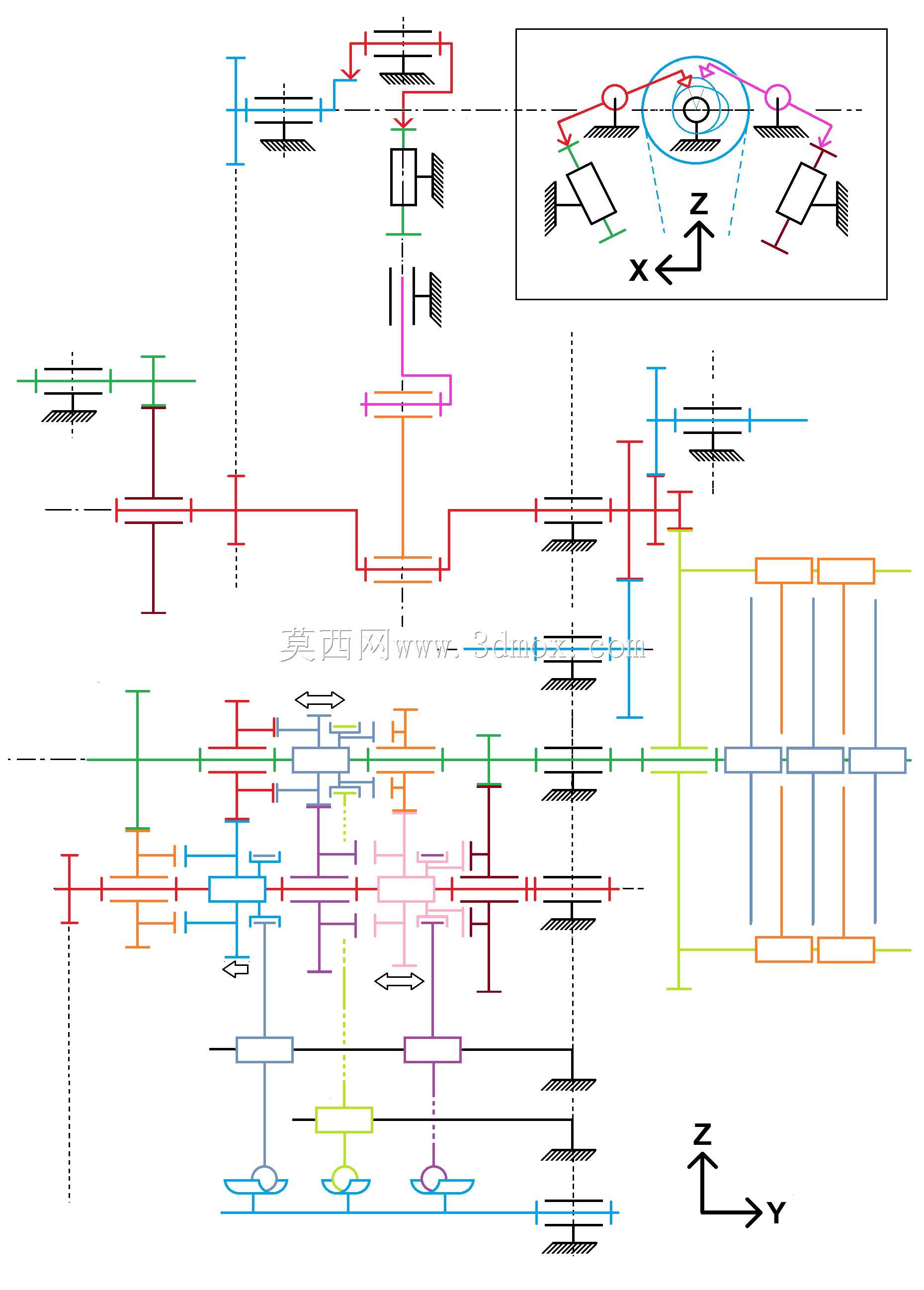

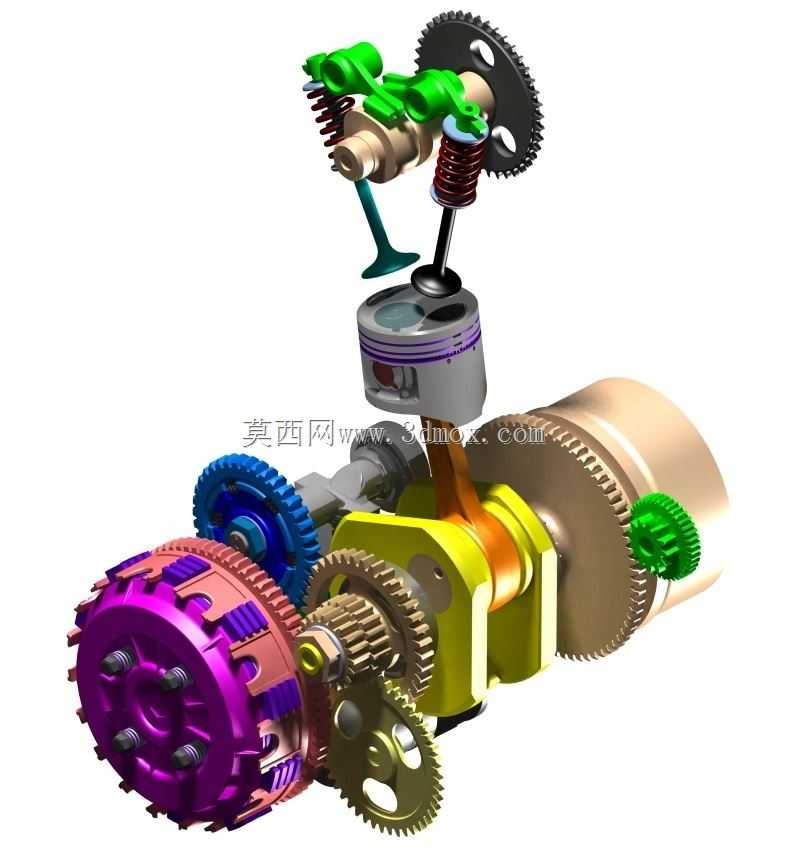

　　这套动力传动结构主要适配小排量通勤类两轮摩托，日常承担城市短途代步、城郊非铺装路面轻负载通行场景下的动力输出与扭矩传递任务，整套结构集成了曲柄连杆配气机构、多级变速齿轮组、湿式多片离合器三大核心模块，各部件的安装配合边界完全按照量产实车的装配公差做了还原，可直接用于动力系统的结构教学、改装方案验证以及同排量机型的逆向参考。从实际功能逻辑来看，活塞顶部的燃烧室配合进排气门的正时开闭完成油气燃烧的做功冲程，曲柄连杆机构将活塞的上下往复运动转化为旋转扭矩，直接输出给主轴上的初级驱动齿轮，再通过不同齿数配比的啮合齿轮组完成多档位的转速扭矩切换，最终通过离合器的摩擦片结合与断开实现动力的平顺接合，匹配不同行驶工况下的轮端动力需求。

　　设计过程中优先考虑了小排量机型的紧凑性要求，所有齿轮副的中心距都做了严格的尺寸链校核，避免传动过程中出现齿侧间隙过大导致的冲击异响，或是间隙过小引发的运转卡滞、齿面异常磨损问题；配气机构的凸轮型线与气门弹簧刚度做了匹配设计，保证高转速工况下气门不会出现颤振、脱离凸轮型面的情况，同时兼顾低转速区间的扭矩输出平顺性，避免日常通勤骑行时出现低扭不足、频繁换挡的问题。离合器部分采用多片湿式结构，摩擦片与钢片的堆叠数量、压簧的预紧力都经过参数匹配，既保证满负荷动力传递时不会出现打滑丢转，也能在换挡、起步时通过半联动状态缓冲扭矩冲击，提升传动系统的整体使用寿命。安装边界层面，整套动力总成的箱体连接孔位、

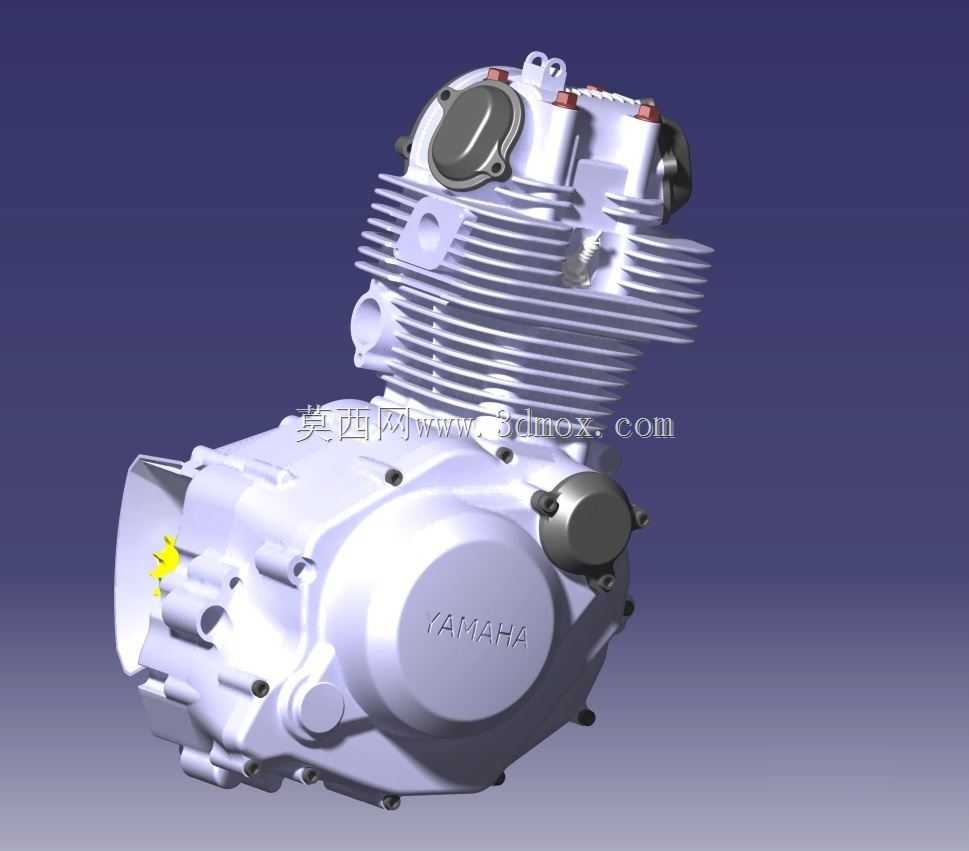

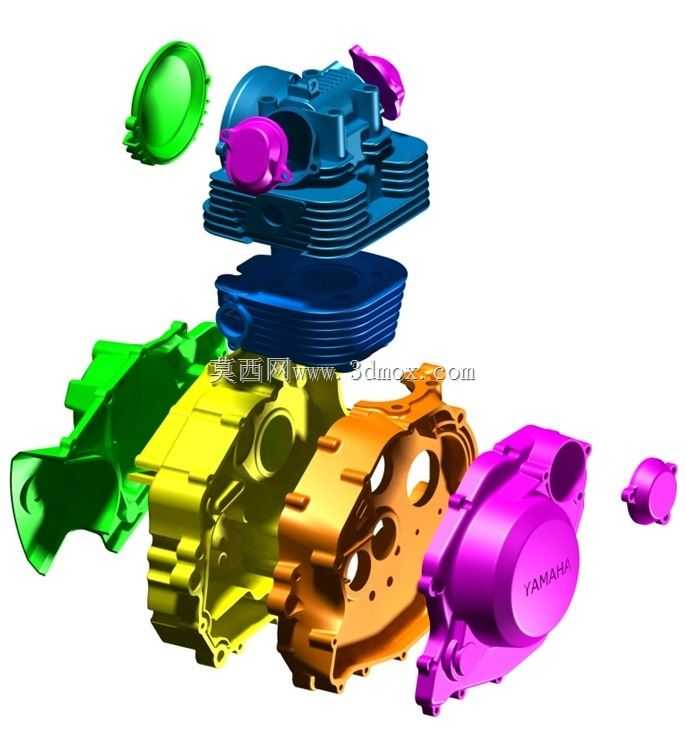

　　悬挂安装点的位置尺寸完全对应量产125cc车型的车架安装位，外部的化油器接口、排气连接法兰、启动电机安装座的配合尺寸都做了精准还原，不需要额外做结构修改就能适配同平台车型的改装替换；内部各运动部件的运动包络都做了干涉检查，曲柄旋转时不会与箱体内壁发生剐蹭，齿轮组挂入各档位时滑动齿套的行程都预留了足够的余量，避免出现挂档不到位、脱档的问题。配气机构的正时标记位置、气门间隙调整螺钉的操作空间都按照实际维修场景做了预留，后续做气门间隙保养、正时校对时不需要额外拆解过多周边部件，兼顾了后期维护的便利性。整套传动系统的润滑路径也在结构中做了对应体现，曲轴箱内的机油通过曲柄旋转的飞溅作用，输送到各齿轮啮合面、轴承配合位以及离合器摩擦片间隙处，

　　保证持续高负荷运转时各摩擦副都能得到充分润滑，不会出现局部过热烧蚀的问题；齿轮的齿向、齿形都做了微观修形的结构还原，降低啮合传动时的振动噪音，提升日常骑行的NVH表现。对于结构设计从业者来说，这套模型可以直观理解小排量单缸发动机从做功输出到扭矩变速传递的完整逻辑，各部件的配合公差选取、尺寸链校核思路都可以作为同类型动力产品设计的参考，尤其是紧凑空间内多部件的布局方式，能够帮助设计者平衡动力性能、结构强度与整机重量之间的关系，避免出现为了提升动力盲目增加部件尺寸导致整机过重、或是为了压缩体积牺牲结构强度与可靠性的问题。
