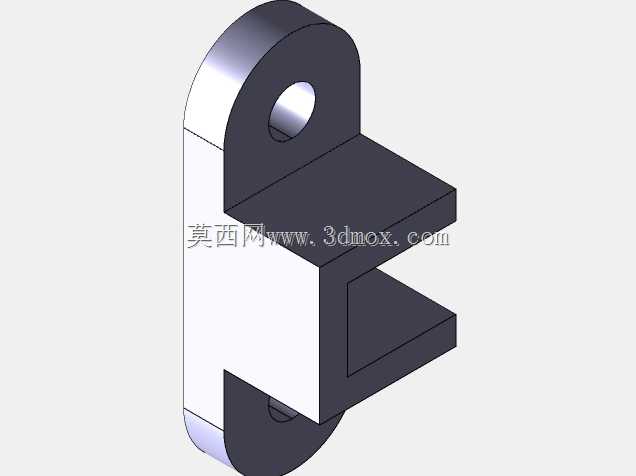

C型双耳铰接式连接固定支座结构

该C型双耳铰接式连接固定支座，是工业机械传动与支撑系统中常用的铰接连接构件，主要应用于各类需要实现小角度转动、同时承担径向与轴向复合载荷的设备连接场景，常见于自动化生产线连杆机构、物流输送设备张紧结构、小型工程机械操作杆联动部位、工装夹具的活动压臂连接端，能够在两个相对运动的部件之间提供稳定的铰接支点，同时通过自身C型卡槽结构实现与配套板件的快速卡装定位，减少装配时的对位调整工作量。从实际用途来看，该构件主要承担铰接转动、载荷传递、位置限位三重功能：上下两端的同轴销孔用于穿装圆柱销轴，与外部带孔耳片形成转动副，允许连接部件绕销轴轴线做一定角度的往复摆动；中间的C型开口卡槽可以直接卡入对应厚度的安装板件，卡槽的上下两个平行端面与安装板表面紧密贴合，承担垂直于板面方向的压应力与拉应力，避免连接部位出现窜动偏移；整体一体成型的结构无需额外拼接，能够在频繁往复摆动的工况下保持结构强度，避免焊缝或拼接缝处出现疲劳断裂。在设计思路上，该支座采用等强度结构优化逻辑：上下耳片的外轮廓做了圆弧过渡处理，既消除了直角处的应力集中问题，也减少了转动时与周边部件的干涉风险；销孔的位置设置在耳片的几何中心线上，保证销轴受力均匀，避免单侧受力导致的销轴弯曲变形；C型卡槽的开口宽度与配套安装板的厚度采用间隙配合公差，既保证装配时能够顺利卡入，又能控制装配后的间隙量，减少工作过程中的冲击异响；耳片与卡槽连接的根部做了加厚处理，提升整体的抗扭刚度，避免在承受偏载时出现根部断裂的问题。从外形尺寸与安装边界来看，该支座整体沿销轴轴线方向的厚度均匀，上下耳片的外圆直径一致，C型卡槽的深度与卡槽宽度匹配常规的薄板安装件尺寸，安装时仅需在配套板件上加工对应位置的销孔，将支座卡入板件端部后穿装销轴即可完成固定，不需要额外加工复杂的安装槽位；销轴孔的内径适配常用的标准圆柱销规格，无需定制特殊连接件，降低了配件采购与后期维护的成本；整体结构的外轮廓无突出的尖锐棱角，在设备内部安装时不会刮擦周边的管线或其他构件，对安装空间的要求较低，能够在狭小的装配空间内完成安装作业。
