实用型木工夹持板凳狗结构设计

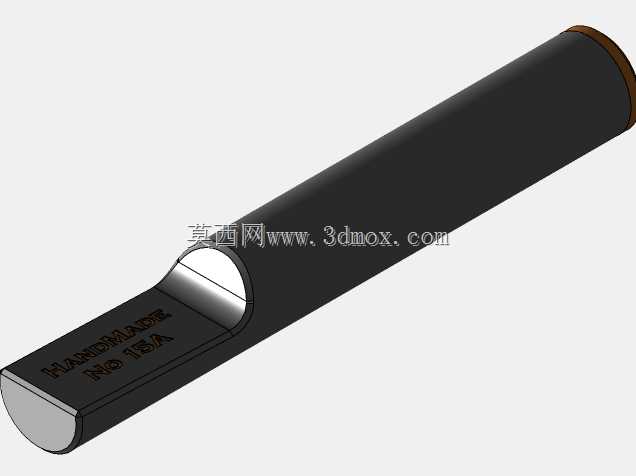

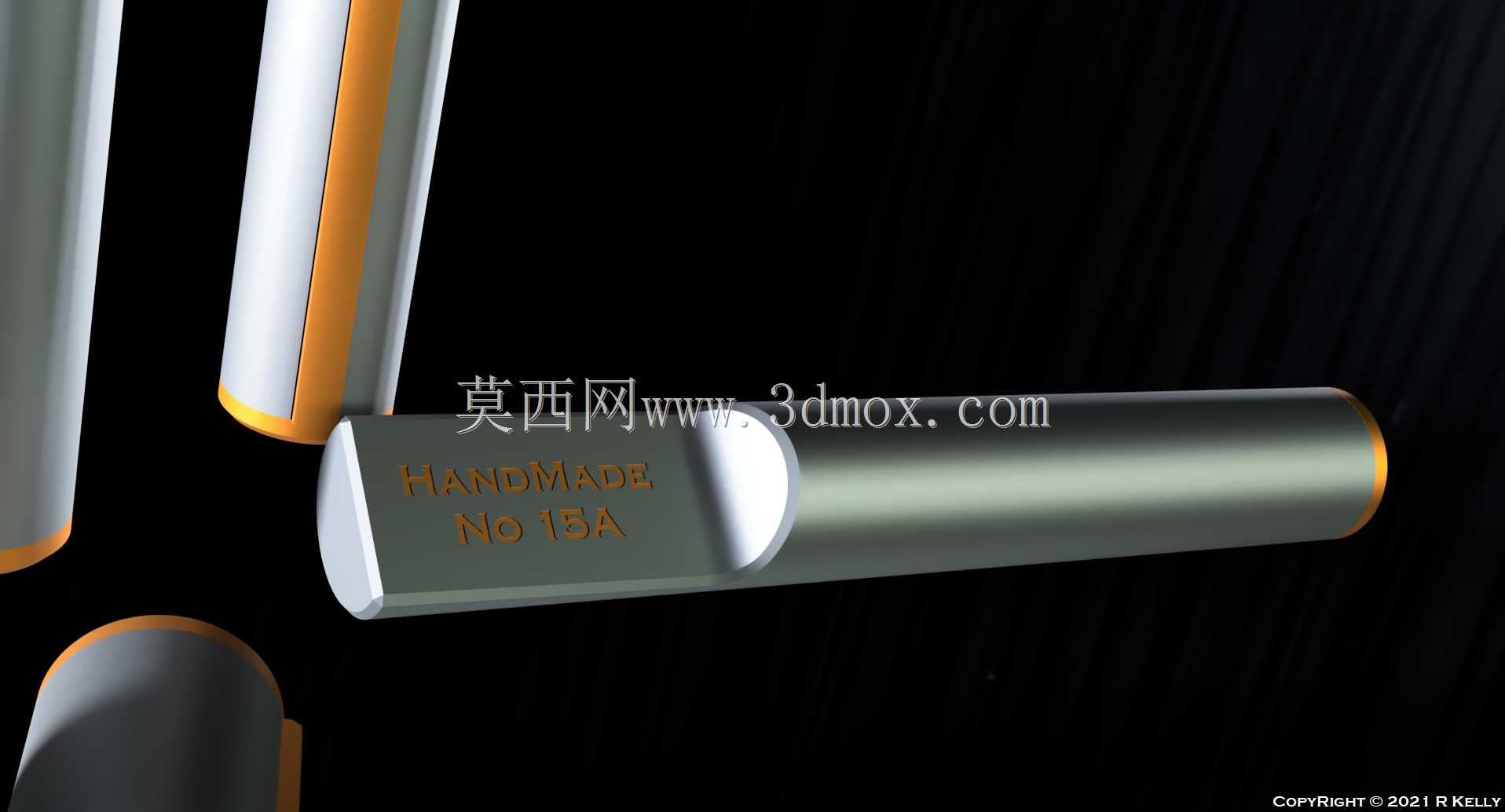

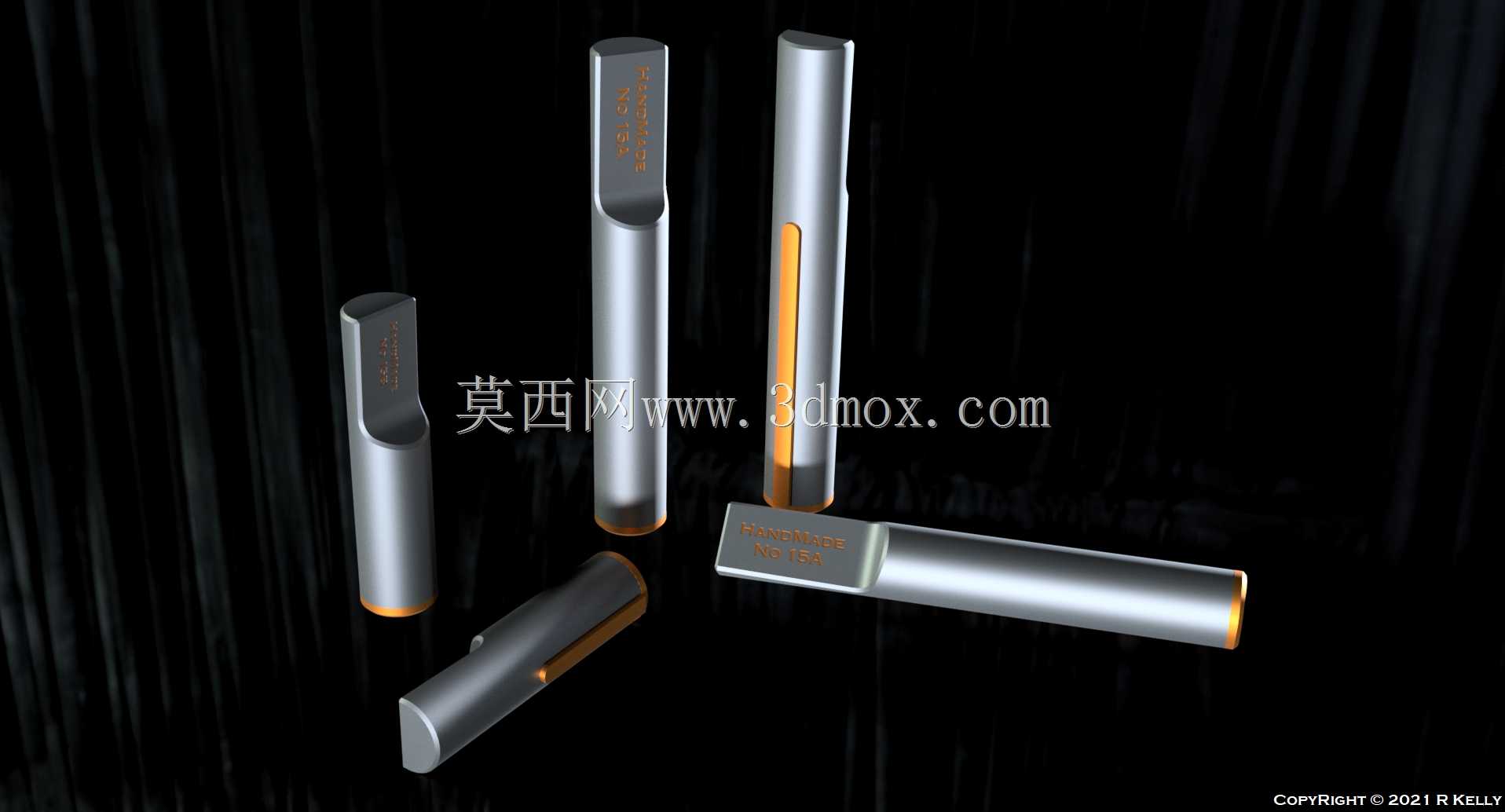

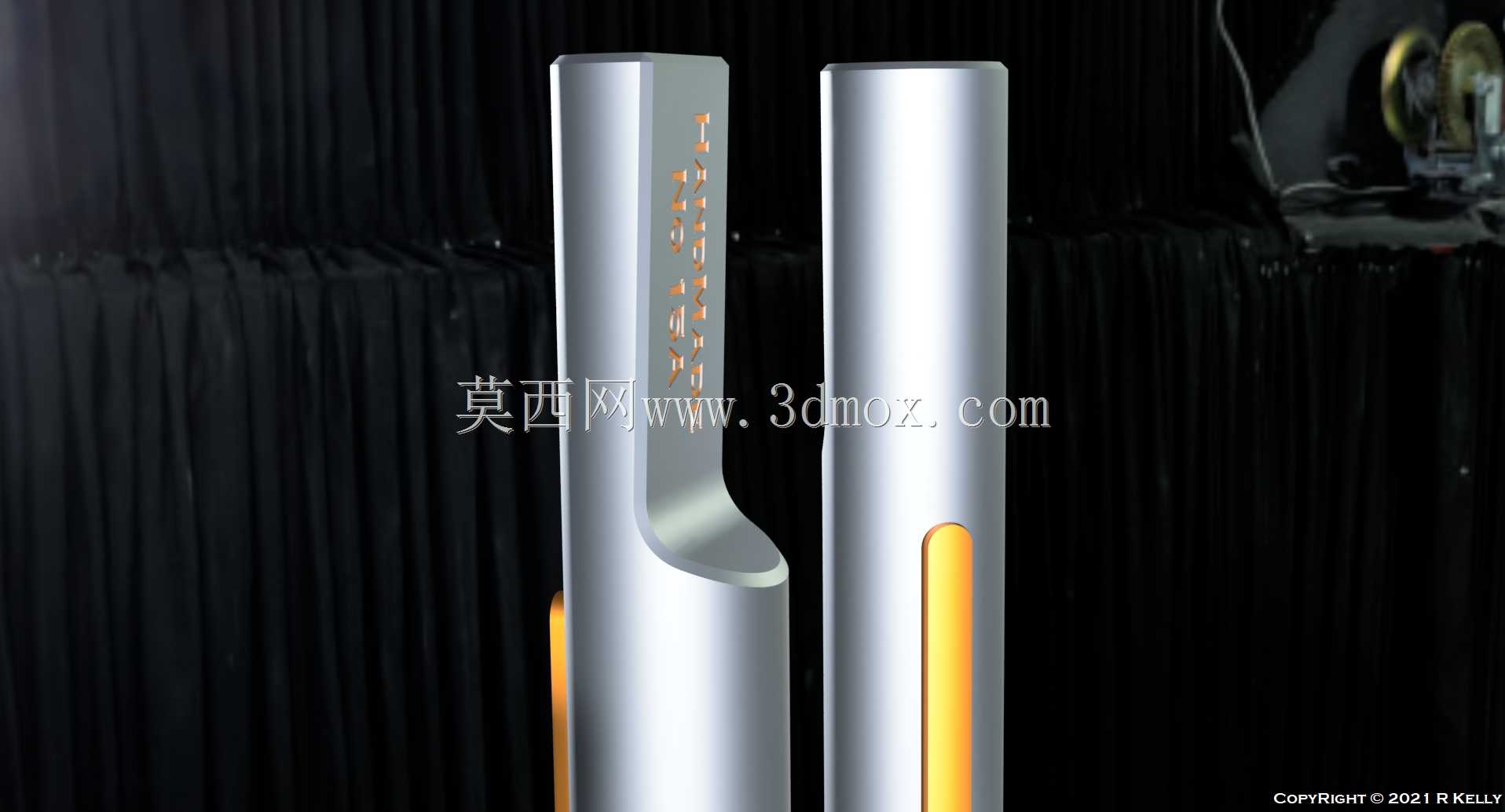

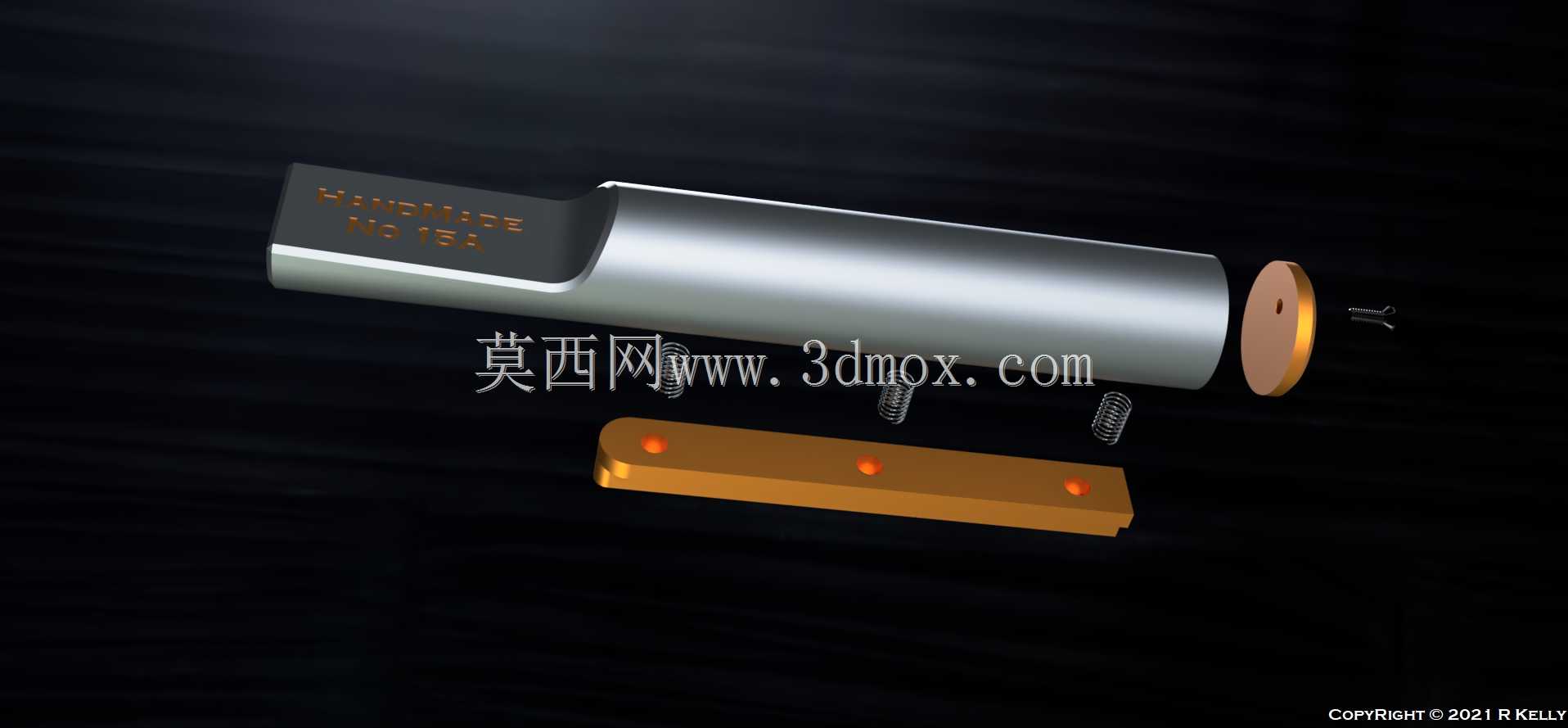

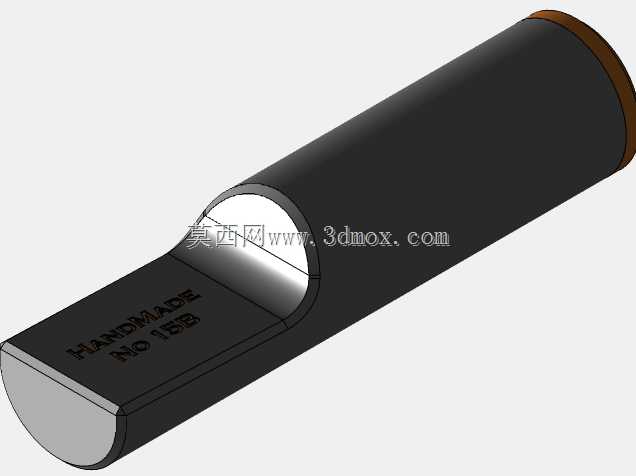

这款夹持类五金构件是面向木工作业场景打造的专用定位紧固辅具，主要应用于小型木工坊、个人DIY木工操作台、家装木作现场等作业环境，用来在木料裁切、铣型、打磨、榫卯加工等工序中，快速将待加工木料牢牢固定在工作台面，避免加工过程中木料移位导致的加工误差、安全隐患，替代传统需要反复拧动的重型台虎钳，适配小尺寸木料的快速装夹需求，尤其适合高频次切换加工木料的轻量木工作业。从功能特性来看，这款构件内部集成了弹性杠杆举升结构，无需额外配套复杂的锁紧组件，操作时仅需将构件压入工作台对应的安装孔位，头部的倾斜咬合面就会在杠杆作用力下自动抵紧木料侧面，配合工作台面形成稳定的三角受力结构，咬合面做了防滑纹理处理，即便表面带有少量木蜡、木屑的木料也能实现稳固夹持，不会出现打滑松脱的问题；松开时仅需轻压构件尾部的解锁端，头部咬合面就会在内部弹性件的作用下自动复位，即可快速取下或调整木料位置，单步操作就能完成装夹与解锁，大幅缩短木料装夹的辅助时间，提升木工作业的整体效率。在设计思路上，这款构件采用单根金属棒材一体加工成型的方案，主体选用铝合金材质，兼顾结构强度与轻量化特性，整体没有多余的拼接零件，既降低了加工制造的难度，也避免了多零件装配带来的间隙松动问题，长期使用也不会出现零件脱落、卡滞的故障；外观采用简洁的圆柱棒状造型，表面做了阳极氧化处理，握持操作时手感顺滑，边角位置全部做了圆弧倒角处理，操作过程中不会划伤手部或者刮花木料表面。从尺寸与安装边界来看，这款构件同时适配英制3/4英寸与公制20毫米的工作台安装孔径，无需对现有常规木工工作台的孔位进行二次改造，直接就能插入对应孔位使用；构件整体长度适配常规50毫米以内厚度的木料夹持需求，安装时仅需保证工作台面下方预留足够的杠杆活动空间即可，不需要额外配套安装支架、固定螺丝等配件，即插即用，对不同规格的木工操作台适配性极强，不管是专业木工工作台还是自制的简易木工桌，只要开有对应尺寸的安装孔就能正常使用，能够满足不同作业场景下的木料快速装夹需求。
