普通车床升级数控进给控制改装组件

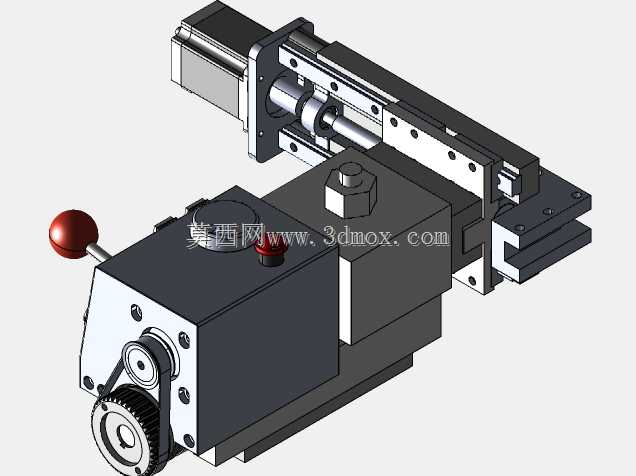

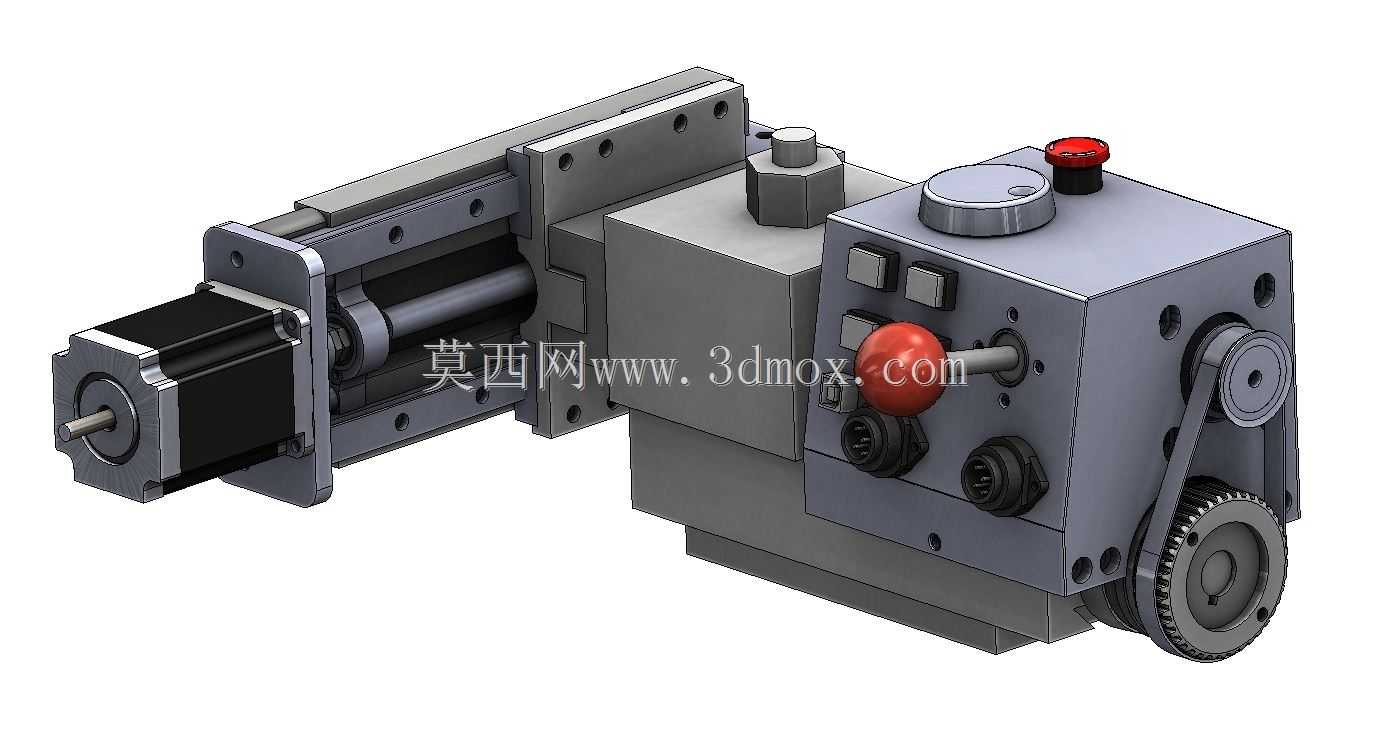

这款改装组件主要面向存量普通手动车床的数控化升级场景，在小型机械加工门店、职业院校实训车间、设备维修作坊等场景中，大量服役的手动车床具备床身刚性足、基础精度保留完好的特点，但面对圆弧曲面、等距螺纹、批量台阶轴类零件加工时，手动操作依赖操作人员经验，进给一致性差、重复定位误差大，完全更换数控车床成本过高，该组件正是为解决这一痛点设计，无需对原有车床床身、主轴箱等核心结构做破坏性改造，即可实现进给运动的数控干预。组件整体采用模块化分体布局，纵向进给单元搭载线性导轨配合精密滚珠滑块，安装时直接固定在车床原溜板的安装基准面上，不需要重新加工床身导轨面，安装边界完全匹配常见2500型普通车床的溜板安装孔位，横向进给模块叠加在纵向滑块之上，可直接替换原车床的手动刀架安装座，原有标准四方刀架可直接固定在横向滑块的安装面上，不需要额外制作转接板，大幅降低改装的加工成本与调试周期。功能设计上保留了原车床的全手动操作能力，组件上设置的手动操作旋钮、急停按钮、手轮接口，在单件小批量、修配类零件加工时，操作人员依然可以按照原有手动操作习惯完成进给移动，不需要切换操作模式；当需要加工圆弧、锥面、复杂曲面等手动操作难以保证精度的特征时，可直接接入数控系统信号，由伺服驱动单元带动纵向、横向滑块完成联动进给，实现数控插补加工，两种操作模式可无缝切换，不会破坏原有设备的操作逻辑。传动结构上采用同步带轮配合精密丝杠的传动方案，既保证了数控进给时的传动间隙控制在0.02mm以内，满足常规金属切削的进给精度要求，又避免了硬齿轮传动带来的手动操作阻力过大问题，手动操作时的阻尼感与原车床操作手感接近，不会给操作人员带来额外的操作负担。组件的控制单元集成在进给模块的箱体内部，外部接线仅需要连接电源与数控信号接口，不需要复杂的布线改造，箱体上的操作按键布局符合一线操作人员的使用习惯，急停按钮设置在最易触碰的右上角位置，紧急情况下可快速切断进给动力，保障操作安全。整体改装完成后，车床既保留了手动加工灵活、适合修配作业的优势，又具备了数控加工复杂型面、批量零件一致性好的能力，可覆盖从单件修配到小批量生产的多元加工需求，大幅提升存量旧车床的加工适配范围，降低小微企业的设备升级投入。
