金属板圆锥圆柱成型滑动辊结构

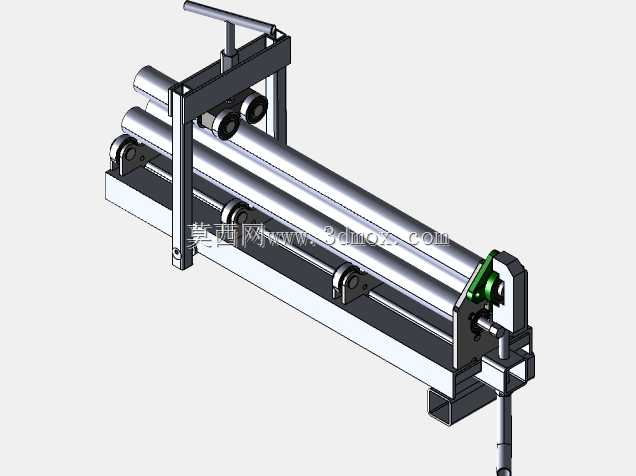

　　设备的机架采用型钢焊接后整体去应力加工的工艺制作，底部安装面预留了四个地脚螺栓固定孔，可直接固定在常规钳工工作台或专用设备基座上，整体安装边界尺寸控制在长1200mm、宽600mm、高700mm范围内，不需要占用大型加工设备的安装空间，适合小型加工车间、样板试制工位的布局需求。下双辊采用实心圆钢精加工后表面镀硬铬处理，辊面粗糙度控制在Ra0.8以内，避免卷制过程中划伤金属板料表面，两个下辊的辊端预留了动力输入接口，可根据使用需求加装链轮、皮带轮传动结构，实现双下辊同步驱动，相比单辊驱动的结构，双辊同步驱动可有效避免板料卷制过程中出现的打滑、板料偏移问题，尤其是卷制锥面工件时，双辊差速适配锥面不同直径处的线速度差，在小型钣金加工、五金制品试制场景中，经常会遇到小批量锥筒、直筒类薄壁金属工件的卷制需求，常规大型三辊卷板机占地大、调试周期长，针对小尺寸工件加工时存在辊缝调节精度不足、小曲率锥面成型贴合度差的问题，这款滑动辊结构正是瞄准这类细分加工场景设计的专用成型工装。从结构布局来看，设备采用下双辊平行排布、上压辊可倾斜调整的核心架构，区别于常规对称式三辊卷板机的固定上辊设计，该结构的上辊支撑座可沿机架纵向导轨做角度偏转调整，偏转角度范围可适配不同锥度的圆锥工件卷制需求，当需要加工直筒类圆柱工件时，只需将上辊调整至与下双辊完全平行的状态，锁紧两侧支撑座的定位手柄即可完成模式切换，无需额外更换辊体部件。

　　能大幅提升锥面的成型圆度。上压辊的压紧调节采用手轮丝杠传动结构，操作人员可通过转动侧方手轮精确调整上辊与下辊之间的压下量，压下量调节精度可达0.1mm，可适配0.5mm至3mm厚度的冷轧钢板、铝板、不锈钢板等常用钣金材料的卷制需求，针对锥面工件加工时，上辊两端的压下量可独立调整，配合上辊的倾斜角度设置，可实现锥面从大端到小端的连续曲率成型，避免常规卷锥装置需要多次分段压制的繁琐工序。值得注意的是，该结构的辊体支撑端没有采用常规的封闭式轴承座设计，而是采用开口式滚柱支撑结构，这种设计一方面降低了小直径辊体的支撑结构复杂度，另一方面在卷制完成后，可快速从开口端取出成型后的筒类工件，尤其是小直径锥筒工件，不需要拆卸上辊即可完成卸料，

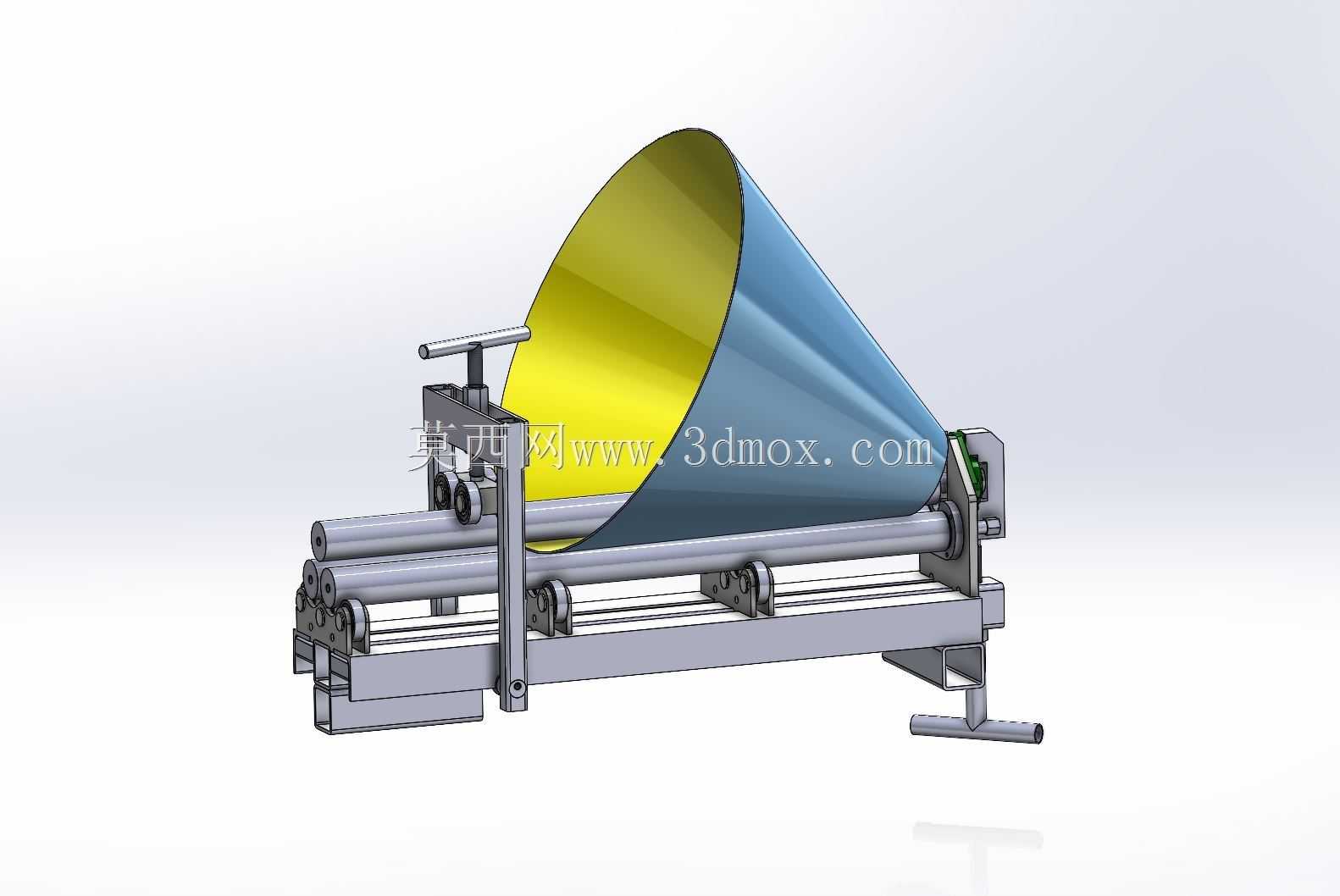

　　大幅提升了小批量加工时的操作效率。在实际加工应用中，该滑动辊可完成直径100mm至500mm范围内的直筒卷制，以及锥度1:5至1:2范围内的圆锥筒卷制，加工前只需根据工件展开料的尺寸调整好上辊倾斜角度与压下量，将预裁好的扇形或矩形板料从辊体一侧送入，通过手动或动力驱动辊体转动，即可连续完成板料的辊压成型，成型后的工件合缝处错边量可控制在0.5mm以内，不需要后续大量的校形工序。从设计思路层面，这款结构没有追求大加工幅面与高自动化程度，而是聚焦小尺寸薄壁筒类工件的快速成型需求，整体结构采用模块化设计，所有支撑座、调节丝杠、辊体部件均可实现快速拆解更换，针对不同加工厚度的需求，只需更换对应直径的辊体即可拓展加工范围，

　　可变宽度的机架设计可根据加工板料的幅面调整下辊的支撑间距，避免长辊体加工窄板料时出现的辊体绕度变形问题，保证整个加工幅面内的压下力均匀一致。在安装调试过程中，需要保证两个下辊的平行度误差不超过0.05mm/m，上辊偏转角度与工件理论锥度的偏差控制在0.2度以内，否则会出现锥面大小端直径偏差超差、板料走偏等问题；设备的丝杠调节部位需要定期加注润滑脂，避免金属碎屑进入螺纹配合面导致调节卡滞，开口式滚柱支撑部位需要定期清理辊压过程中掉落的金属氧化皮，防止滚柱卡滞影响辊体转动顺畅度。相比市面上同规格的小型卷板设备，该结构的设计冗余度更高，虽然整体外形尺寸紧凑，但核心受力部件均采用加厚型钢制作，在满负荷加工3mm钢板时不会出现机架变形、辊体颤动的问题，可满足小型加工场景下长期稳定使用的需求，同时结构中没有复杂的电控、液压部件，日常维护成本极低，适合没有专业设备维护人员的小型加工门店、学校实训车间、产品研发打样部门使用。
