SHC-3015光纤激光金属板材切割设备

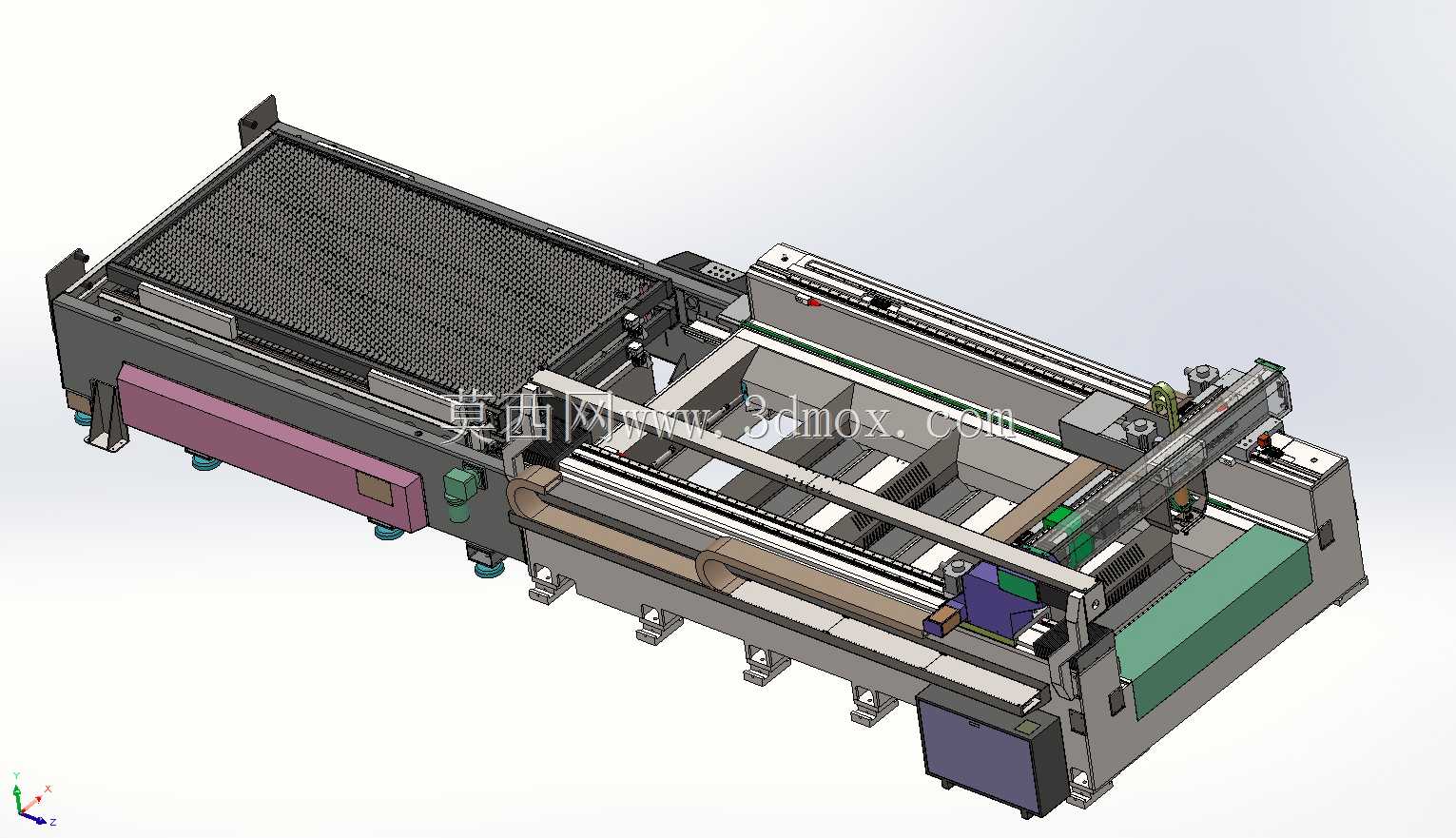

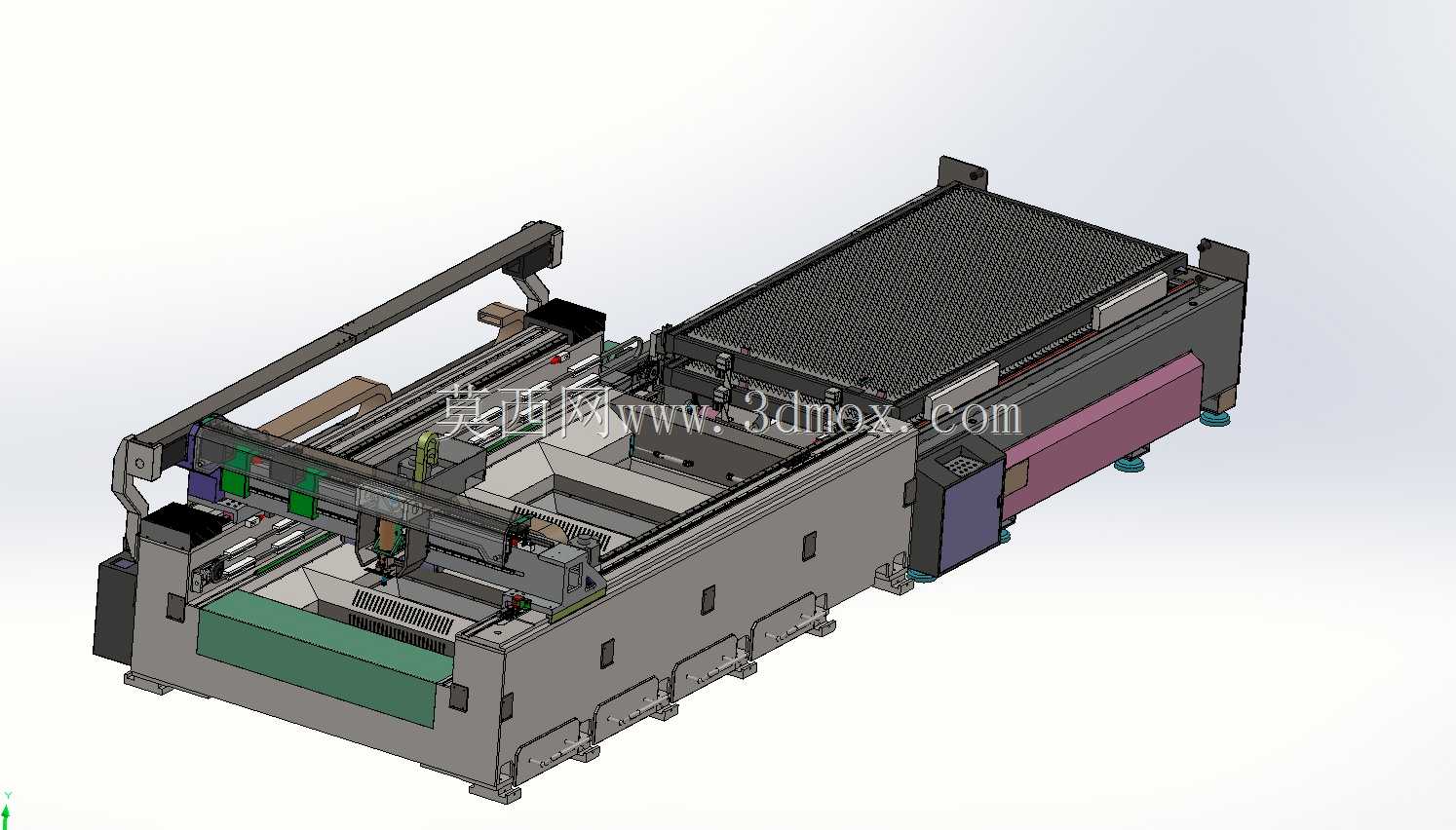

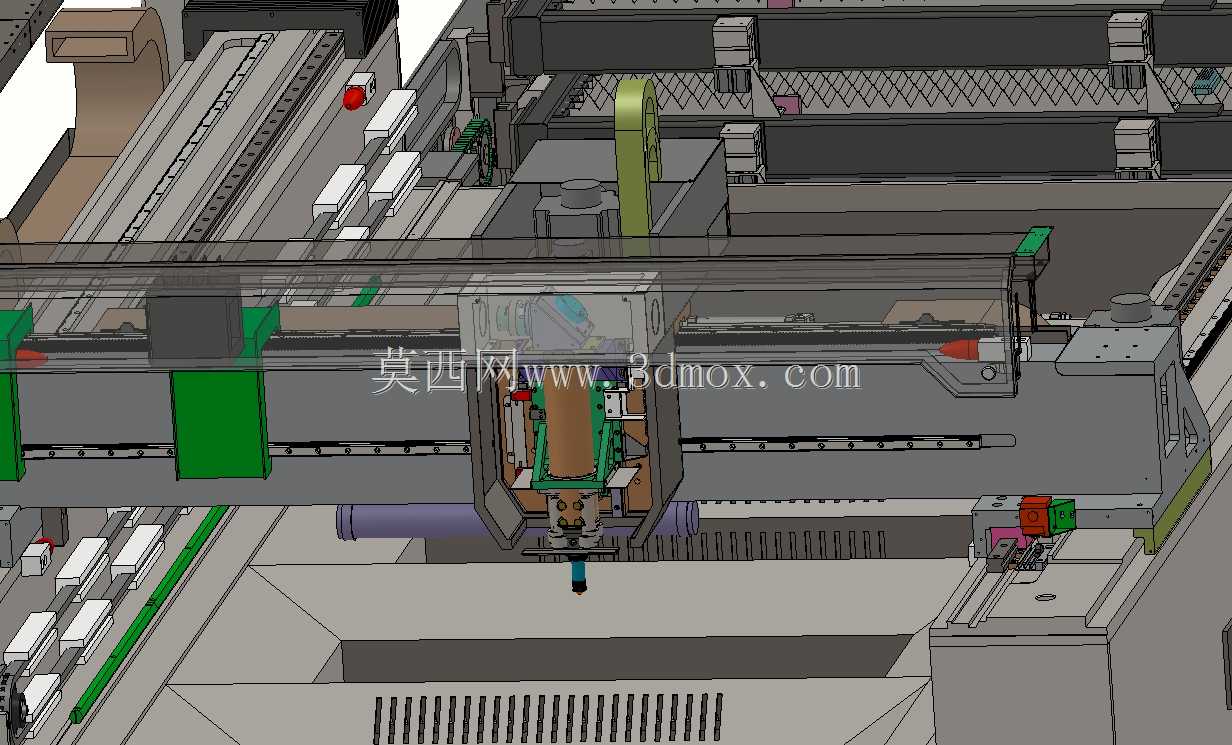

该款激光切割设备主要面向金属加工制造领域，广泛应用于钣金加工、五金制品、工程机械、机箱机柜、厨卫家电、汽车零部件等行业的金属板材裁切作业，可针对碳钢、不锈钢、铝合金、镀锌板、铜板等多种常见金属材质完成复杂轮廓的高精度切割，替代传统的冲裁、锯切、等离子切割等工艺，无需开制模具即可实现任意图形的快速加工，大幅缩短中小批量定制件的生产周期，降低前期模具投入成本。设备整体采用龙门式双驱结构设计，床身采用厚壁方管焊接后经去应力退火处理，有效避免长期高负载运行产生的结构形变，保障长期加工精度稳定性；横梁采用航空铝合金挤压成型后经时效处理，在保证结构刚性的前提下降低运动部件重量，提升横梁高速往复运动的响应速度，减少运动惯性带来的精度偏差。切割幅面覆盖3000mm×1500mm的常规板材尺寸，可适配市面上绝大多数标准规格的金属整板上料，无需提前对板材进行裁切分料，减少前置工序工作量；设备安装时需预留足够的周边操作空间，两侧预留不小于1.2米的上料、维护通道，后端预留抽风除尘系统的安装与管路排布空间，整机安装地面需做硬化找平处理，平面度误差控制在2mm以内，避免床身放置不平导致的导轨平行度偏差。设备搭载的数控切割系统可兼容常见的CAD绘图格式文件，支持自动排料、断点续切、飞行切割、尖角处理等实用功能，切割头配备自动跟随电容传感系统，可实时感应板材表面起伏变化，自动调整切割焦点高度，即使板材存在轻微形变也能保证切割质量稳定，避免撞头损坏切割镜片。传动部分采用高精度研磨齿轮齿条搭配直线导轨导向，配合伺服电机驱动，可实现高速平稳运动，切割断面光滑无毛刺，减少后续打磨工序的工作量；侧边配备的分区抽风结构可在切割过程中及时吸除切割产生的烟尘与熔渣废气，改善车间作业环境，床身内部的栅格工作台采用锯齿状支撑结构，既能稳定承托板材，又能减少切割过程中熔渣对工作台面的粘结损伤，栅格条采用模块化设计，磨损后可单独快速更换，降低后期维护成本。整体外观采用封闭式防护与半开放操作区结合的设计，操作侧设置可开合防护门，既方便上下料操作，又能阻挡切割过程中的激光漫反射，保护操作人员的眼部与皮肤安全，机身侧边设置的集成式电气柜将控制元件、驱动模块集中排布，方便日常检修与线路维护，整机管线采用拖链内置排布，避免运动过程中管线拉扯磨损，延长设备使用寿命。
