车床分度头编码器加装改造结构设计

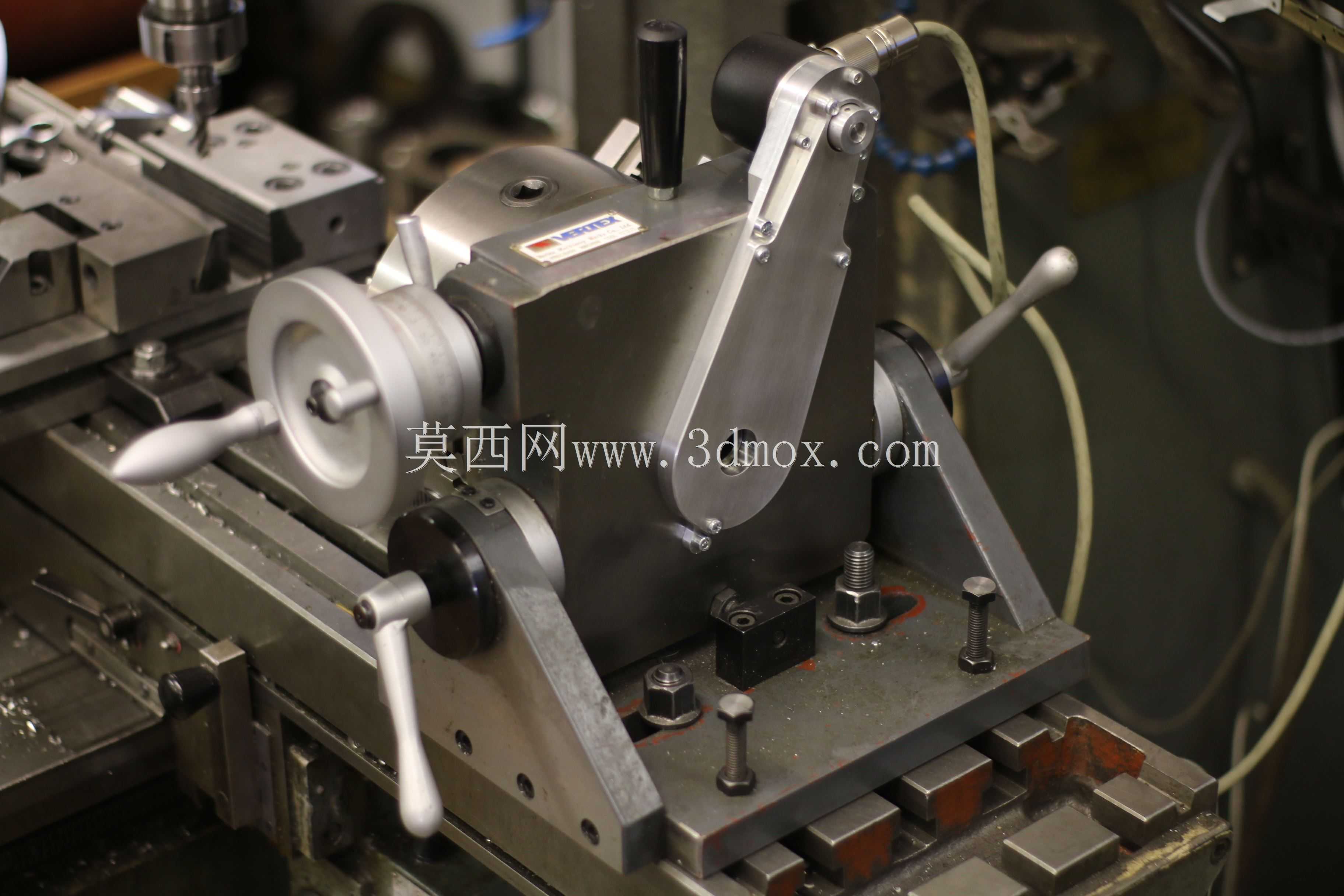

该结构主要应用于普通卧式车床的加工精度升级场景，针对传统车床分度头依赖机械刻度、手动读数误差大、小角度分度效率低的痛点，通过加装高精度编码器与同步带传动组件，实现分度位置的实时数显反馈，大幅降低操作工的读数负担与分度失误率，在小模数齿轮加工、多边形轴类铣削、圆周等分孔加工、精密螺纹车削等工序中都能发挥稳定作用。整套结构的核心功能是将分度头主轴的旋转角度通过无滑差的同步带传动传递至编码器轴端，依托高分辨率编码器的信号输出，可实现0.005度的角度分辨能力，编码器信号可直接接入车床原有数显表系统，无需额外配置复杂的信号转换模块，安装完成后可直接替代原有5微米线精度的机械刻度盘，在更换不同齿数的齿轮与同步带轮组合时，还可借助数显系统的线性孔距函数功能，将分度头切换为精密分度盘使用，满足多等分、非整圆周角度的精密分度需求。设计过程中优先考虑了现场安装的适配性，整套组件的安装基座采用6mm厚度铝板加工制作，既保证足够的结构刚性避免传动过程中产生形变影响测量精度，又控制了整体重量不会对原有分度头的旋转操作造成额外负担，基座的安装孔位完全匹配常见普通车床分度头的原有螺栓孔位置，无需对床身或分度头本体进行二次钻孔、焊接等破坏性改造，安装时只需将原有分度头的侧盖拆除，固定基座后依次装配同步带轮、张紧机构、编码器即可完成部署，后期维护也十分便捷。传动部分选用HTD-3M型同步带，带宽9mm，主动同步带轮与从动轮分别采用160Z与72Z的齿数配比，配套20Z的编码器端带轮，传动比经过精确计算，既保证编码器的转速处于最佳信号采集区间，又能避免传动比过大带来的反向间隙误差，张紧机构采用偏心可调式设计，可快速调整同步带张紧力，避免长期使用后带体松弛导致的传动丢步问题。整套结构的外形边界充分考虑了车床操作空间，所有突出部件均避开了车床刀架的运行行程与操作工的手柄操作区域，不会对原有车床的换刀、进给、尾座移动等常规操作造成干涉，编码器的线缆采用耐油柔性线缆布设，沿车床床身原有走线槽固定，可抵御加工过程中切削液、润滑油的飞溅腐蚀，长期在车间复杂加工环境下保持稳定工作。
