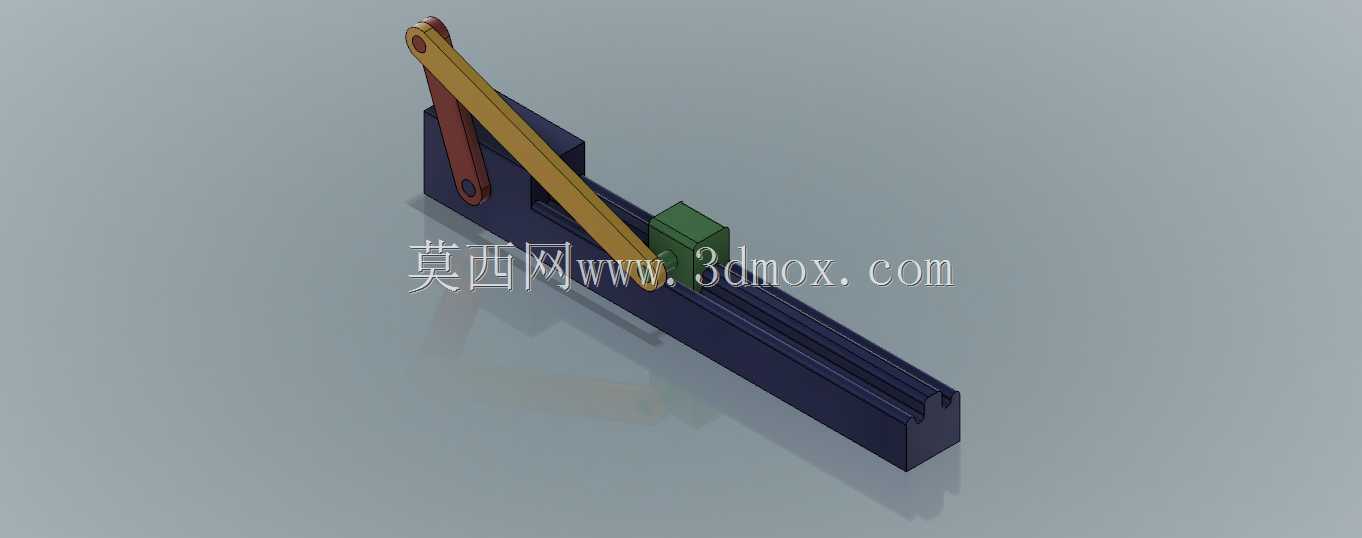

曲柄驱动式直线往复简易滑块机构

该滑块机构是典型的曲柄连杆驱动直线运动组件，核心应用场景覆盖小型自动化送料工位、教学演示实验台、轻型物料推送装置以及小型工装的往复动作执行端，可在低负载、短行程的直线往复动作需求场景中稳定运行，能够将曲柄的连续回转运动直接转化为滑块的直线往复输出，无需额外配置复杂的传动转换结构，适配各类对安装空间要求紧凑、动作逻辑简单的轻型机械工位。从实际用途来看，该机构可独立作为小型推送单元完成工件的定距推送、工位间短距离转移，也可作为功能模块集成到小型分拣装置、简易冲压辅助机构、教学用机械原理展示设备中，依靠稳定的传动特性完成周期性的直线动作输出，在负载不超过5kg的轻载作业场景下，可长期保持平稳运行状态，无需频繁维护调整。产品功能特性上，该机构采用单根长条形导轨作为滑动承载基体，滑块与导轨面采用面接触滑动配合，配合间隙经过优化设计，既保证滑动过程无卡滞，也能控制横向窜动幅度在合理范围内；驱动端采用曲柄摇臂与连杆铰接的结构，曲柄回转中心固定在导轨基座端部，连杆两端分别与曲柄、滑块铰接，当曲柄做整周回转时，连杆带动滑块沿导轨长度方向做规律的往复直线运动，行程长度可通过调整曲柄的回转半径灵活改变，适配不同的动作行程需求；滑块端部预留了工件安装位，可根据实际作业需求加装推块、夹爪、检测元件等功能附件，拓展不同的作业功能。设计思路上，该机构优先简化结构组成，整体仅包含导轨基座、曲柄、连杆、滑动块四个核心构件，所有铰接位置均采用销轴连接，零件加工难度低，普通铣削、钻削设备即可完成全部零件的加工制作，装配流程简单，无需复杂的调试步骤即可投入使用；设计过程中充分考虑了安装边界的适配性，导轨基座采用等截面长条形结构，底部为平面安装基准，可直接通过螺栓固定在设备工作台面或工装基板上，安装时仅需保证导轨长度方向与所需直线运动方向平行即可，无需复杂的位置校准；曲柄驱动端的输入轴可直接连接小型减速电机、手动摇柄等动力源，动力输入接口采用标准轴径设计，可适配市面上常见的小型动力输出组件，无需额外定制连接配件。外形尺寸方面，整体结构沿导轨长度方向的总长度根据行程需求设定，常规短行程版本总长度不超过300mm，导轨宽度控制在30mm以内，整体高度不超过80mm，安装时所需的预留空间极小，可嵌入到各类小型设备的内部空隙中完成动作输出，不会占用过多的设备安装空间；所有铰接销轴的直径统一，便于备件的统一采购与更换，日常维护仅需定期在铰接点与滑动配合面加注润滑脂即可，维护成本极低。
