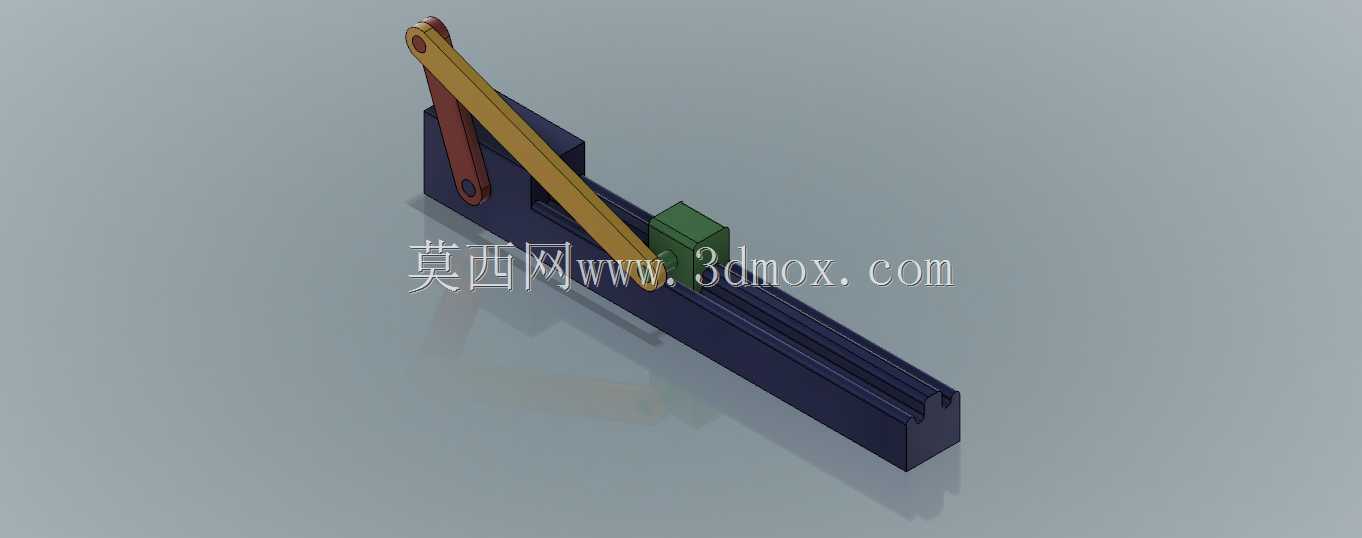

曲柄驱动直线往复简易机械滑块结构

该滑块结构是典型的曲柄连杆驱动直线往复运动组件，在轻工生产线送料、小型工装工位切换、教学演示实验台、简易分拣机构推送等场景中有着广泛的应用空间，能够将曲柄的连续回转运动平稳转化为滑块的直线往复动作，满足小行程、低负载工况下的周期性直线位移需求。从实际用途来看，这类简易滑块结构无需复杂的电控程序驱动，仅依靠动力输入带动曲柄转动即可实现稳定的往复输出，非常适合应用在低成本自动化改造项目中，比如小型包装线的物料推齐工位、小型加工设备的工件进给工位、教学实训平台的机构原理演示单元，能够在不增加过多成本的前提下完成规律性直线推送、位移调整的作业需求。从功能特性来看，该结构采用长条形滑动基座作为承载主体，滑块本体与基座滑槽采用贴合式配合设计，运动过程中滑块沿基座滑槽做定向直线位移，无多余方向的窜动；曲柄与连杆采用铰接连接，连杆另一端与滑块铰接，传动过程中力的传递路径清晰，回转输入的动力经过连杆转化后平稳作用在滑块上，运行过程中无明显卡滞点，运动行程由曲柄长度决定，可根据实际使用需求调整曲柄尺寸来适配不同的行程要求。从设计思路来看，该结构优先考虑了运动可靠性与装配便捷性，整体采用外露式结构设计，各铰接点预留了足够的装配与润滑空间，日常维护时无需拆解整体基座即可对铰接销轴进行润滑或更换；滑槽与滑块的配合面采用等截面设计，加工难度低，普通铣削加工即可满足配合精度要求，有效降低了零件的加工成本；基座两端预留了安装固定孔位，可直接通过螺栓将整体结构固定在设备机架或工作台面上，无需额外设计定制安装支架。从外形尺寸与安装边界来看，整体结构呈长条形布局，长度方向为滑块运动的行程方向，宽度方向尺寸紧凑，高度方向仅包含基座、滑块、连杆与曲柄的堆叠高度，占用安装空间小；安装时需保证基座滑槽的直线度与动力输入轴的垂直度，避免因安装偏斜导致滑块运动卡滞、铰接部件异常磨损；基座底部为平面安装基准，可直接贴合在平整的安装台面上，固定孔位沿基座长度方向对称布置，安装后整体结构稳定性好，运行过程中无明显晃动，能够适配多数小型设备的安装空间要求。
