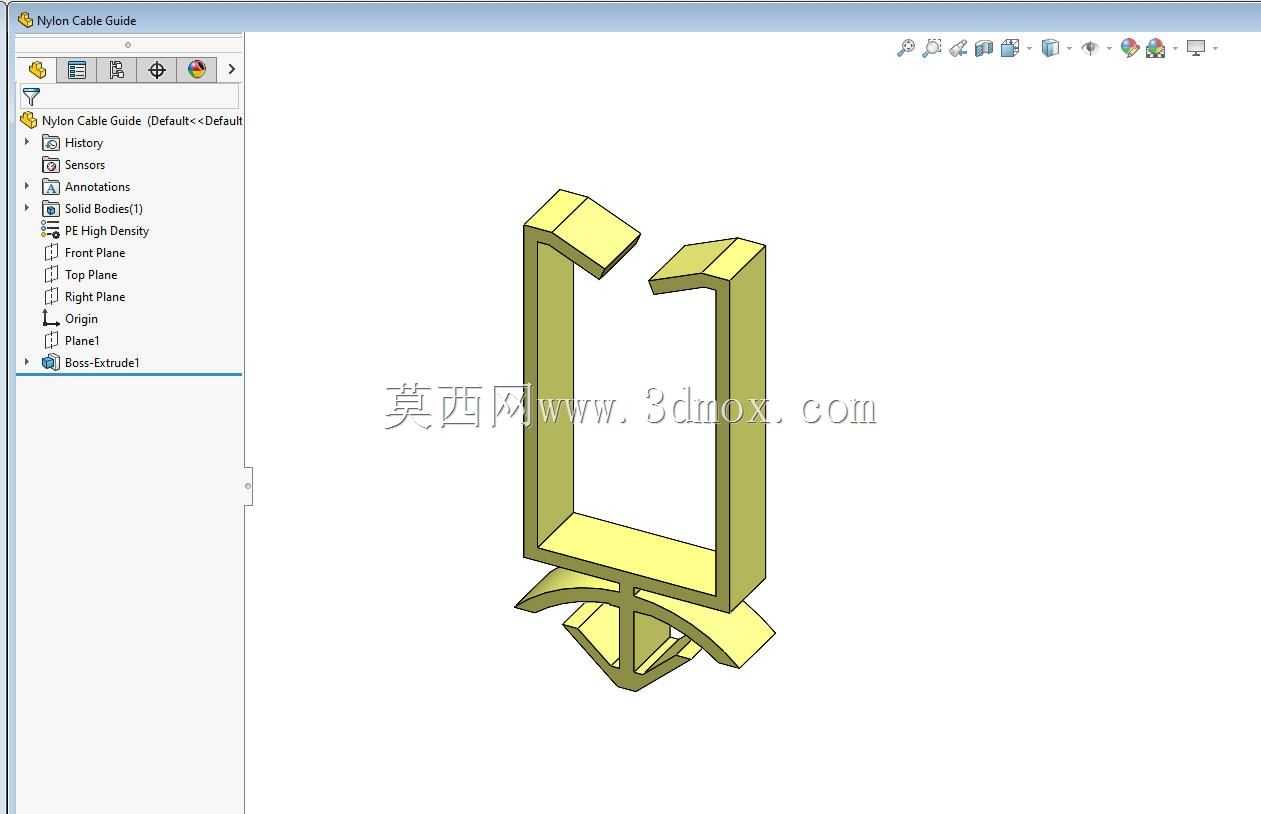

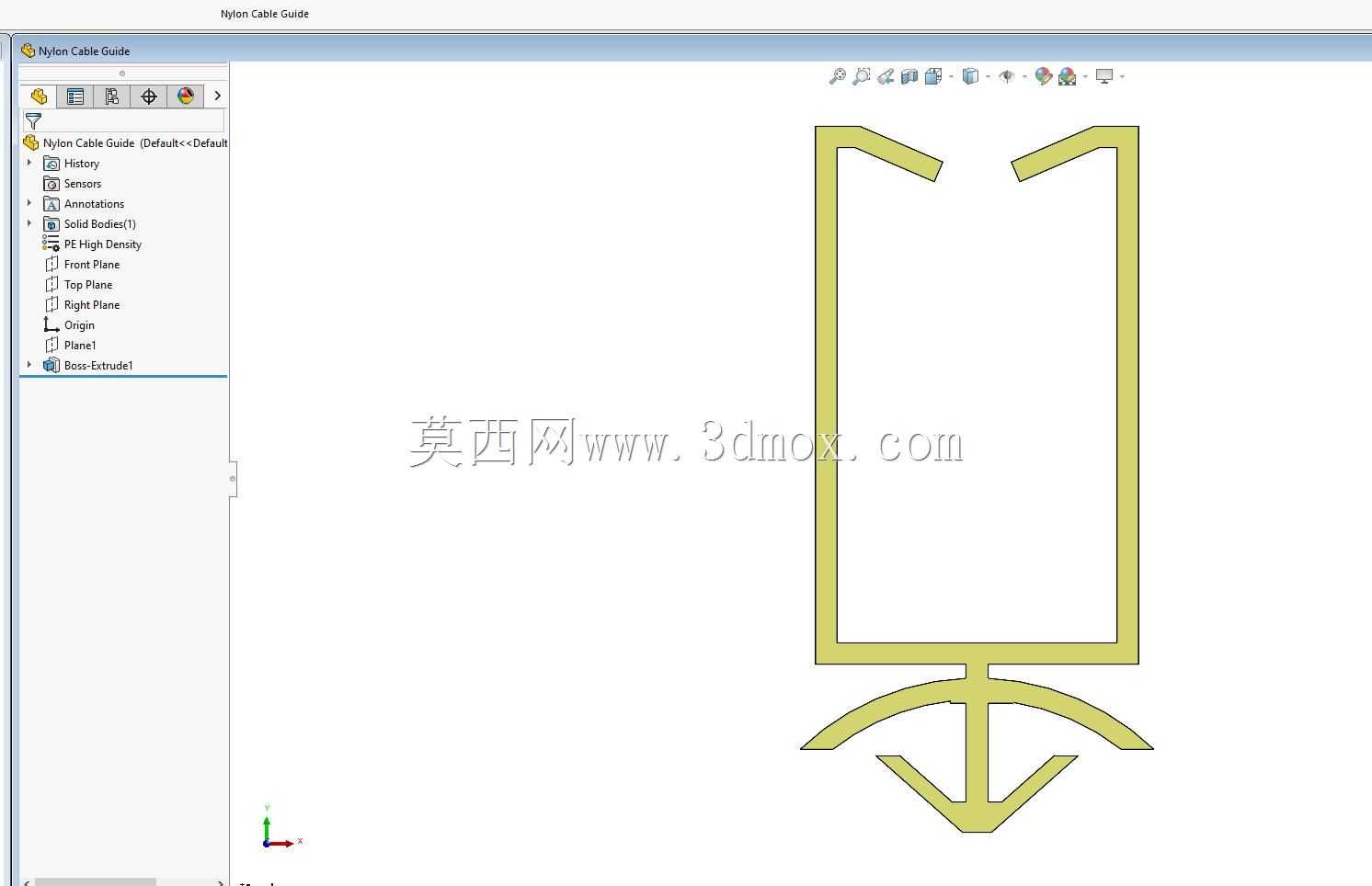

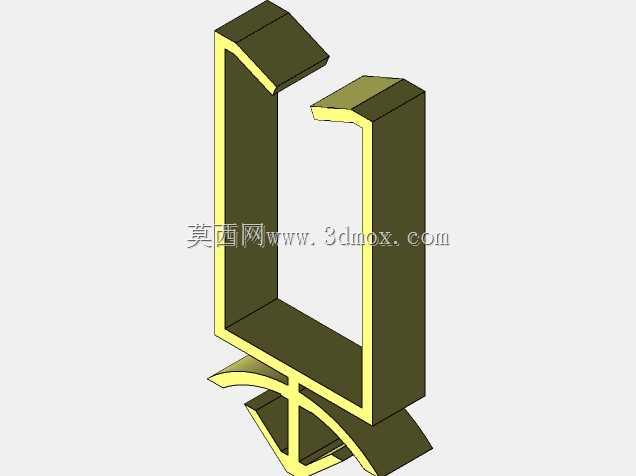

卡扣式尼龙线缆固定导向导管

这款尼龙电缆导管主要应用于各类电气柜内部布线、机电设备走线排布、自动化生产线线缆防护场景，也可用于家电内部线束整理、通讯设备线缆固定等场景，核心作用是对穿行的电缆线束起到导向定位、防护隔离的作用，避免线缆在设备运行过程中出现移位、晃动、与金属锐边摩擦破损的问题，同时能够规整内部走线路径，让设备内部线束排布更整齐有序，降低后期线路检修的排查难度。从功能特性来看，这款导管采用卡扣式免螺丝安装结构，上部的开口卡扣位可以直接卡入预设的安装板卡槽内，不需要额外搭配紧固件就能完成快速固定，下部的弧形导向槽能够顺滑承接线缆的转弯走向，避免线缆出现直角弯折导致线芯受损的情况，整体采用尼龙材质成型，具备良好的绝缘性能与韧性，既可以隔绝线缆与金属构件的接触，也能在一定程度上缓冲外部震动对线缆的拉扯影响。在设计思路上，这款导管优先考虑了现场装配的便捷性，整体采用一体化成型结构，没有多余的拼接部件，上部的两个对称卡爪做了导向斜角处理，安装时只需要对准安装孔位按压即可卡紧，拆卸时也可以通过撬动卡爪快速取下，方便后期线路调整维护；导管的内部走线槽做了圆角过渡处理，所有与线缆接触的边缘都没有尖锐棱角，避免长期使用过程中割破线缆外皮；下部的分叉支撑结构既可以增强导管整体的结构强度，避免卡接后出现晃动歪斜，也能对穿出的线缆起到分流承托的作用，让多股线缆可以顺着支撑面平顺排布。从安装边界来看，这款导管的卡接位适配常规厚度的电气安装板，整体外形紧凑，不会占用过多的柜内安装空间，走线槽的内径可以满足多股中小线径控制线缆的穿行需求，安装后突出安装板的高度较低，不会与周边其他电气元件产生安装干涉，能够适配紧凑空间内的布线需求。在实际使用过程中，这款导管可以替代传统的扎带固定、线卡固定方式，不需要在线缆上进行捆扎操作，既能够避免扎带过紧损伤线缆外皮，也能让线缆保留一定的活动余量，适配设备运行过程中产生的小幅位移拉扯，大幅提升内部布线的可靠性与美观度。
