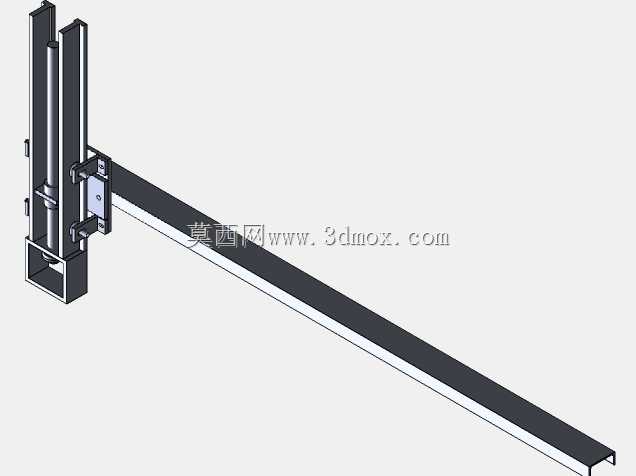

可调式悬臂支撑导向安装支架结构

该可调式悬臂支撑导向安装支架，主要应用于工业生产线旁的工装辅具挂载、检测探头位置调整、轻型操作终端承托场景，也可适配小型自动化设备的执行端延伸安装需求，在轻工装配、电子元器件检测、包装工位辅助作业场景中，能够为需要灵活调整水平伸出距离与垂直高度的作业部件提供稳定的刚性支撑。从实际用途来看，该支架可替代固定式焊接支撑结构，解决生产现场工位调整频繁、作业点位需要按需微调的痛点，无需对安装基面进行反复打孔改造，就能快速适配不同批次产品的作业高度与伸出距离要求，降低产线换型的辅具改造成本。在功能特性上，该支架采用双立柱垂直导向结构搭配长悬臂水平承载设计，垂直方向的双型材立柱通过抱箍式锁紧组件与悬臂连接，松开锁紧件即可沿立柱轴向调整悬臂的整体高度，调整到位后锁紧即可实现无间隙固定；水平悬臂采用槽型型材结构，自身具备沿长度方向的安装槽，可在悬臂任意位置固定挂载的作业部件，适配不同安装尺寸的辅具挂载需求，悬臂末端做了收边处理避免锐边划伤操作人员，整体结构无多余突出部件，适配车间狭窄工位的安装使用。设计思路上，该结构优先考虑安装调整的便捷性与支撑刚性的平衡，双立柱的设计相比单立柱结构可大幅降低悬臂伸出后的偏摆量，提升挂载部件的稳定性，抱箍式的连接结构无需在立柱上预打多组定位孔，可实现高度方向的无级调整，避免孔位限制导致的调整精度不足问题；悬臂选用槽型截面型材，在保证自身抗弯强度的同时尽可能降低整体重量，减少立柱承受的偏载力矩，提升支架整体的负载能力。在外形尺寸与安装边界上，该支架垂直立柱部分的安装基面为底部方形焊接座，可通过膨胀螺栓或压块固定在设备台面、地面基面，安装时仅需预留对应方形底座的固定空间即可，水平悬臂的伸出长度覆盖常规工位的操作距离范围，垂直调整行程可覆盖站立作业、坐姿作业的不同高度需求，安装后悬臂下方预留充足的作业操作空间，不会对工位上的工件流转、人员操作造成干涉，整体结构的外轮廓无外凸的尖锐部件，符合车间作业的安全防护要求。
