电子设备内置钣金安装承载底盘结构

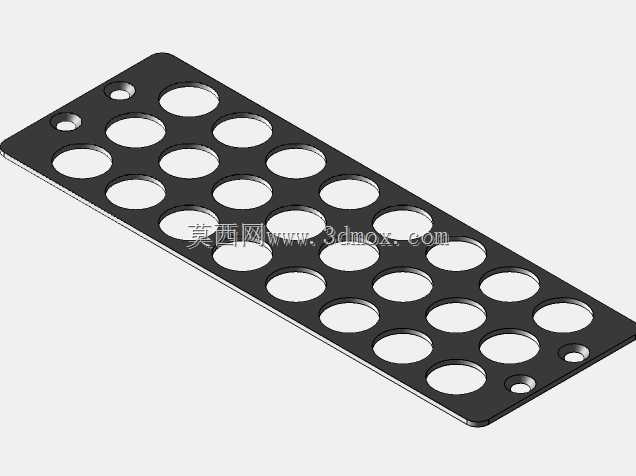

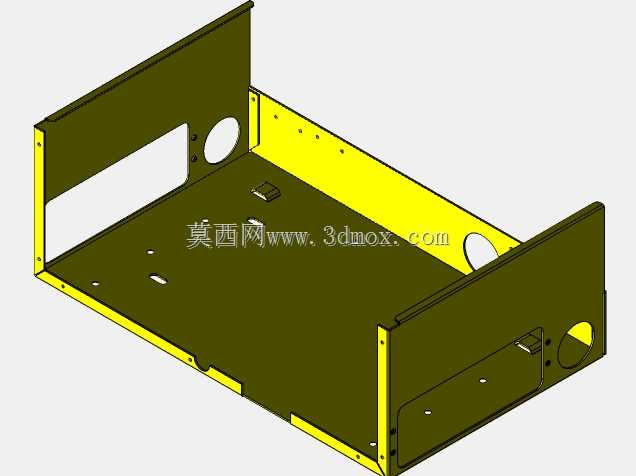

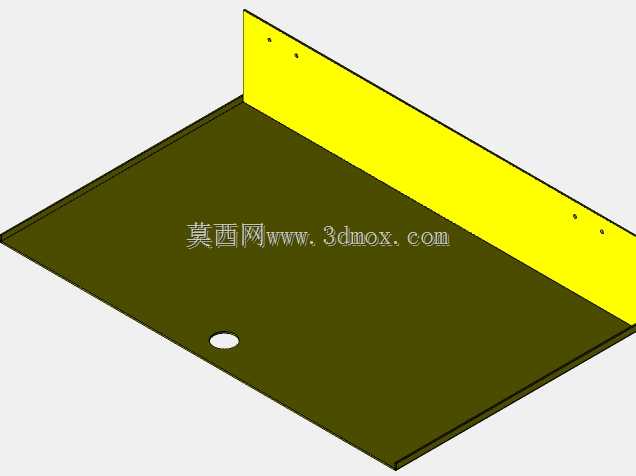

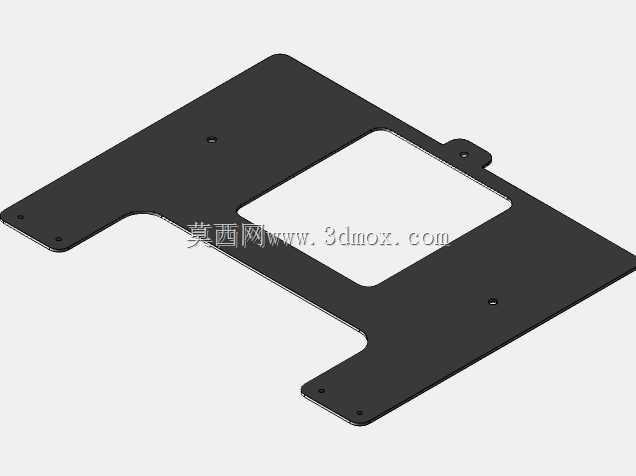

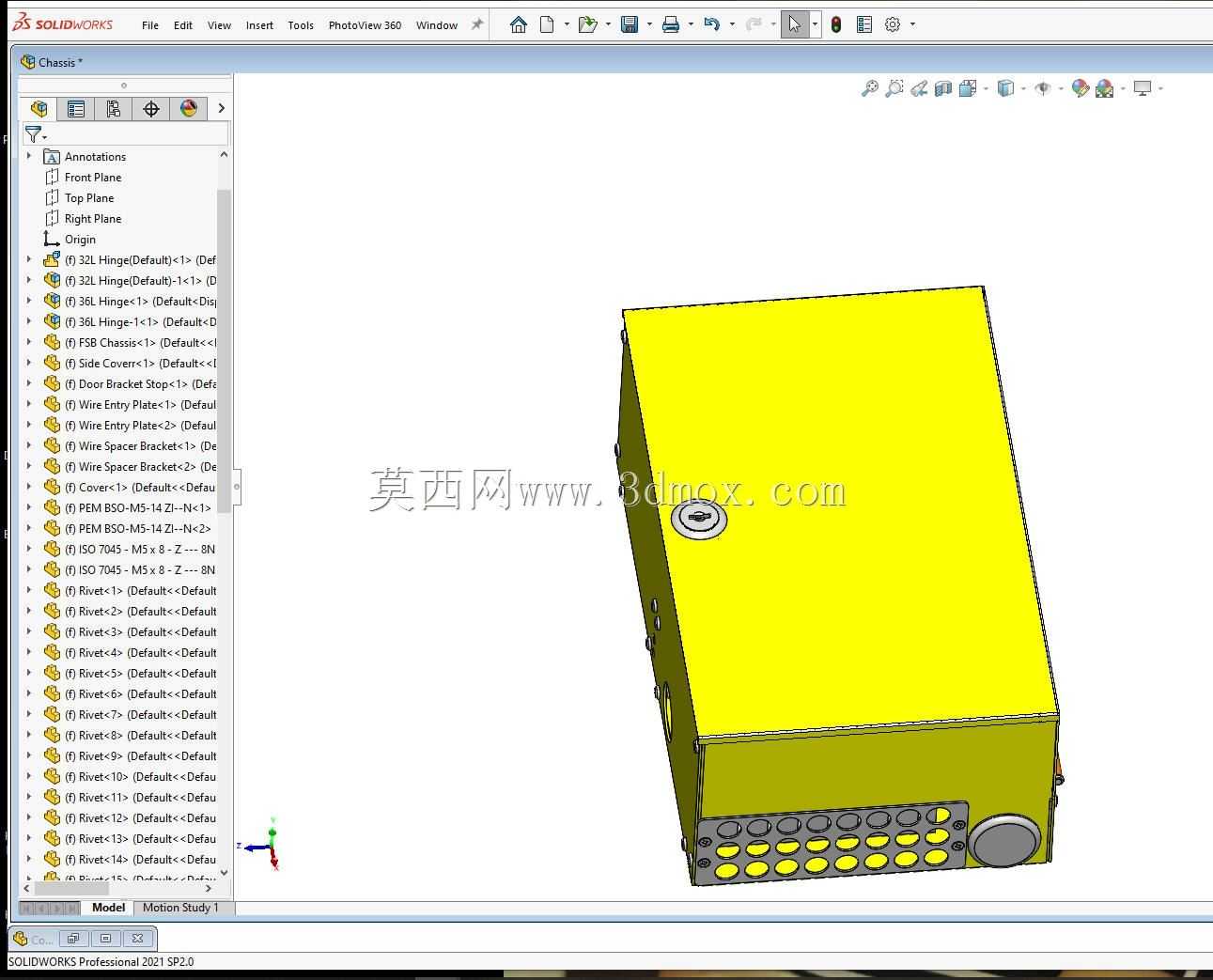

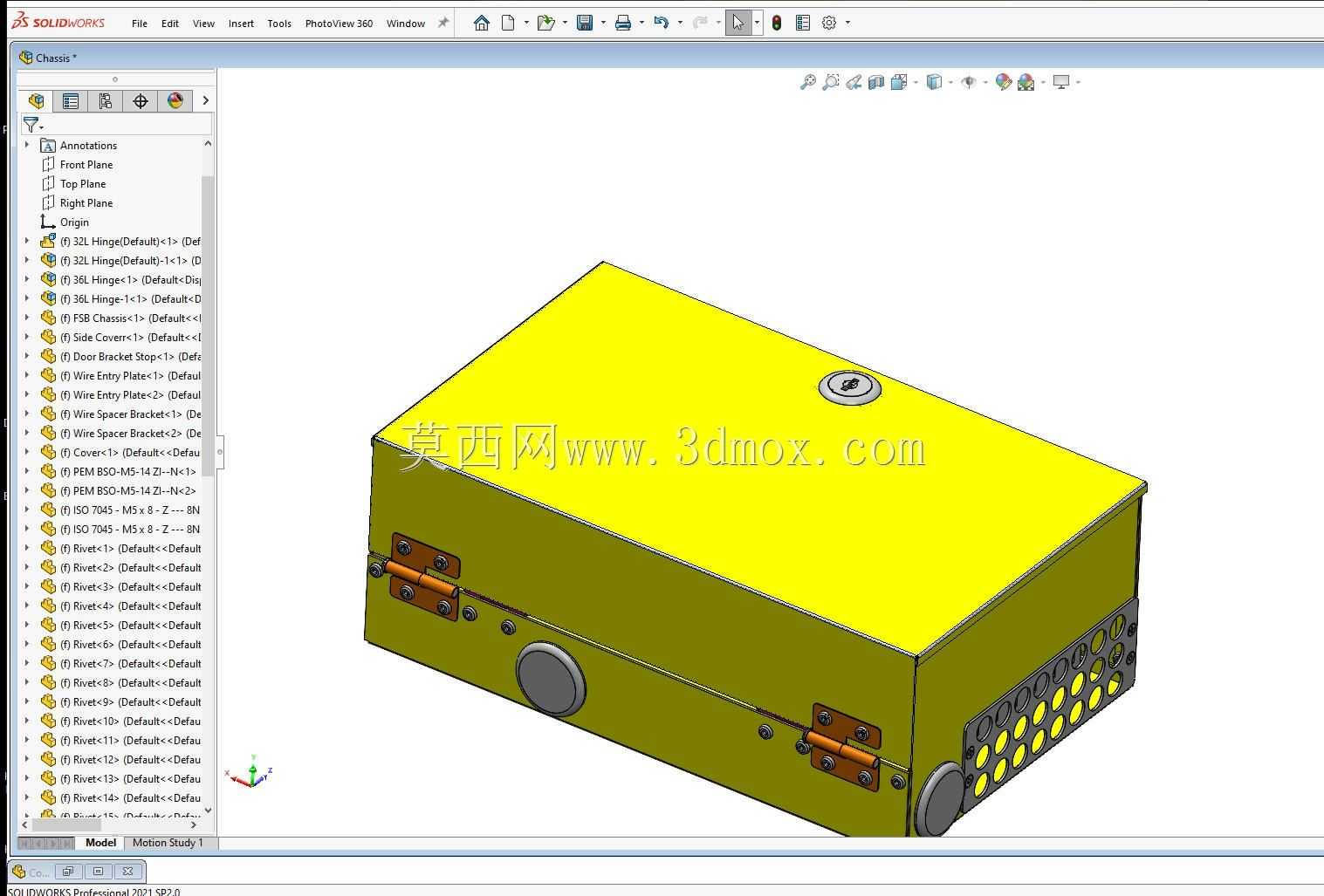

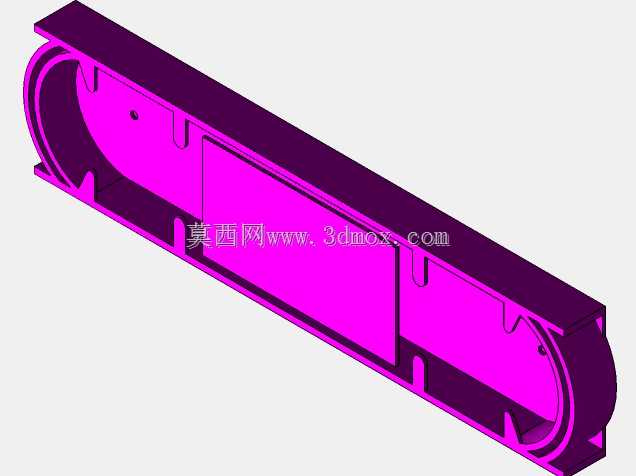

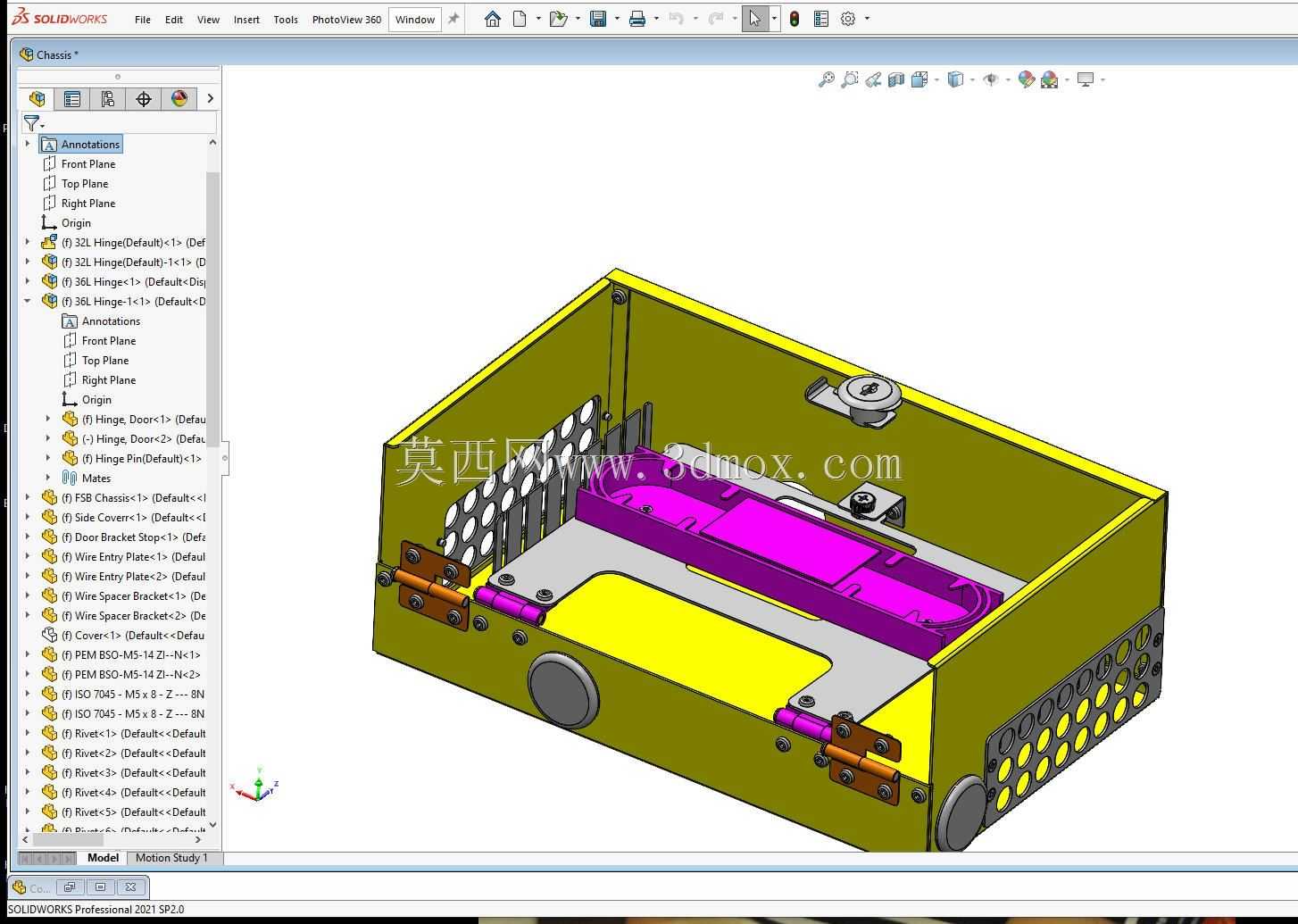

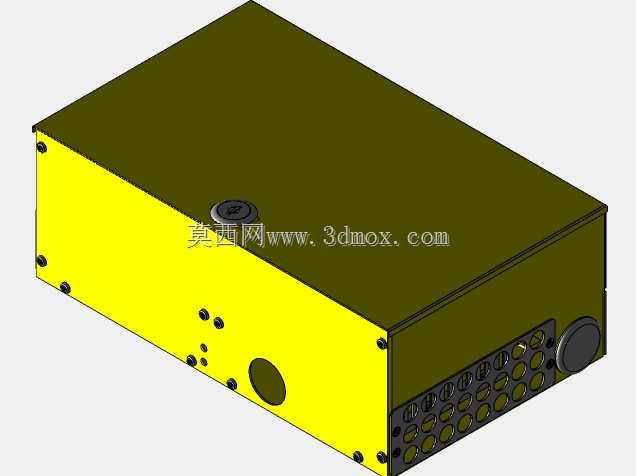

该钣金底盘主要应用于小型工业电子设备、嵌入式控制终端的内部承载场景，作为设备内部核心功能组件的安装基底，承担着内部模块定位固定、结构防护、走线规整的核心作用，是小型集成化电子设备机箱内部的核心支撑结构件。从实际用途来看，该底盘可直接嵌入对应规格的金属机箱壳体内，为内部的功能电路板、供电模块、接口组件提供稳定的安装基准，同时通过自身的钣金结构强度，抵消设备运输、运行过程中产生的振动冲击，避免内部精密组件出现移位、松脱的问题，保障设备运行的结构稳定性。在功能特性设计上，该底盘采用一体化折弯钣金成型工艺，主体为槽型围合结构，侧壁预留阵列式通风散热孔，可配合设备内部的空气流通路径带走核心模块工作产生的热量，避免热量堆积造成的元件性能衰减；底盘表面设置多组差异化的安装位，其中亮黄色区域为大尺寸平面安装区，可固定主电路板等大面积组件，紫色区域为长条状限位安装槽，可适配长条形功能模块的滑入式安装，两端设置带铜质衬套的锁紧固定位，可通过紧固件完成模块的快速锁紧，无需额外设计复杂的压装结构；底盘侧壁预留圆形走线过孔，可方便内部线缆的穿出与规整，同时设置锁扣安装位，可配合机箱锁实现上盖的锁紧固定，满足设备的防护使用需求。在设计思路上，该结构充分考虑了小型电子设备内部空间紧凑的特点，所有安装位均采用下沉式设计，最大化利用槽内的垂直空间，避免组件安装后超出底盘的高度边界，同时所有折弯边均做圆角处理，避免组装过程中划伤操作人员或破坏线缆绝缘层；安装孔位均采用适配标准紧固件的尺寸设计，可直接选用通用螺丝完成组件固定，无需定制特殊紧固件，降低生产组装的物料成本。从安装边界来看，该底盘的外形尺寸完全适配对应规格的标准机箱内腔，侧壁与机箱内壁预留0.2mm的装配间隙，可轻松完成推入式装配，底盘底部与机箱底板完全贴合，保证安装后的整体平整度，所有内部组件安装完成后，最高点与底盘上边缘预留足够的安全距离，不会与机箱上盖产生干涉，可满足设备批量组装的公差适配要求，即使存在一定的零件加工公差，也可通过安装位的微调余量完成顺利装配，适配规模化生产的组装需求。
