可拆卸式H型平板合页铰链结构设计

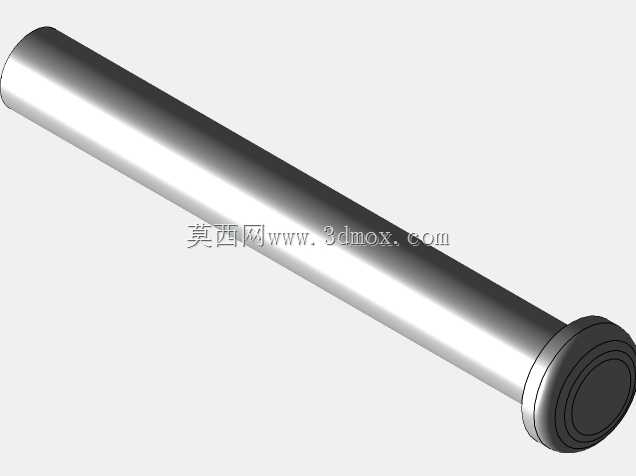

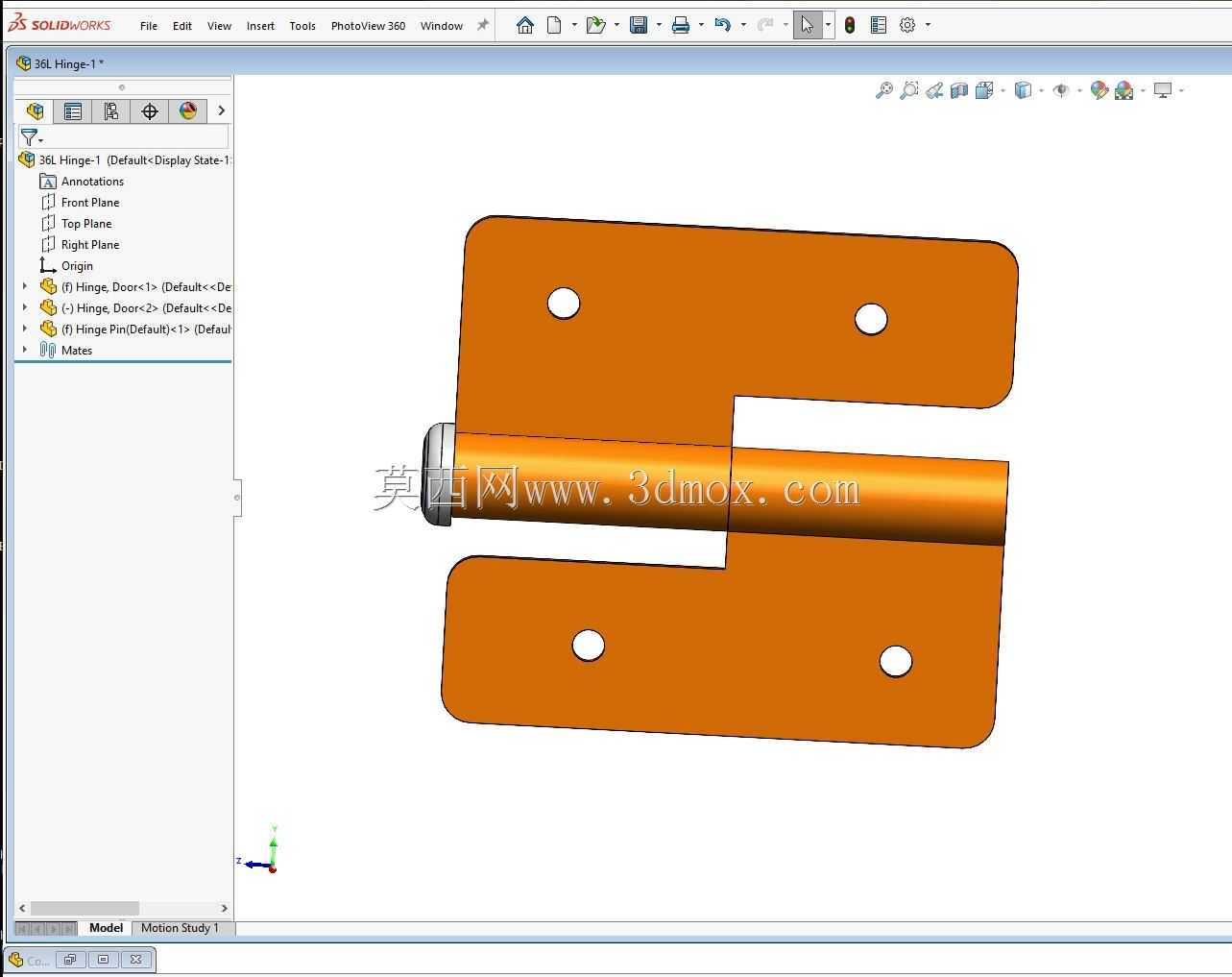

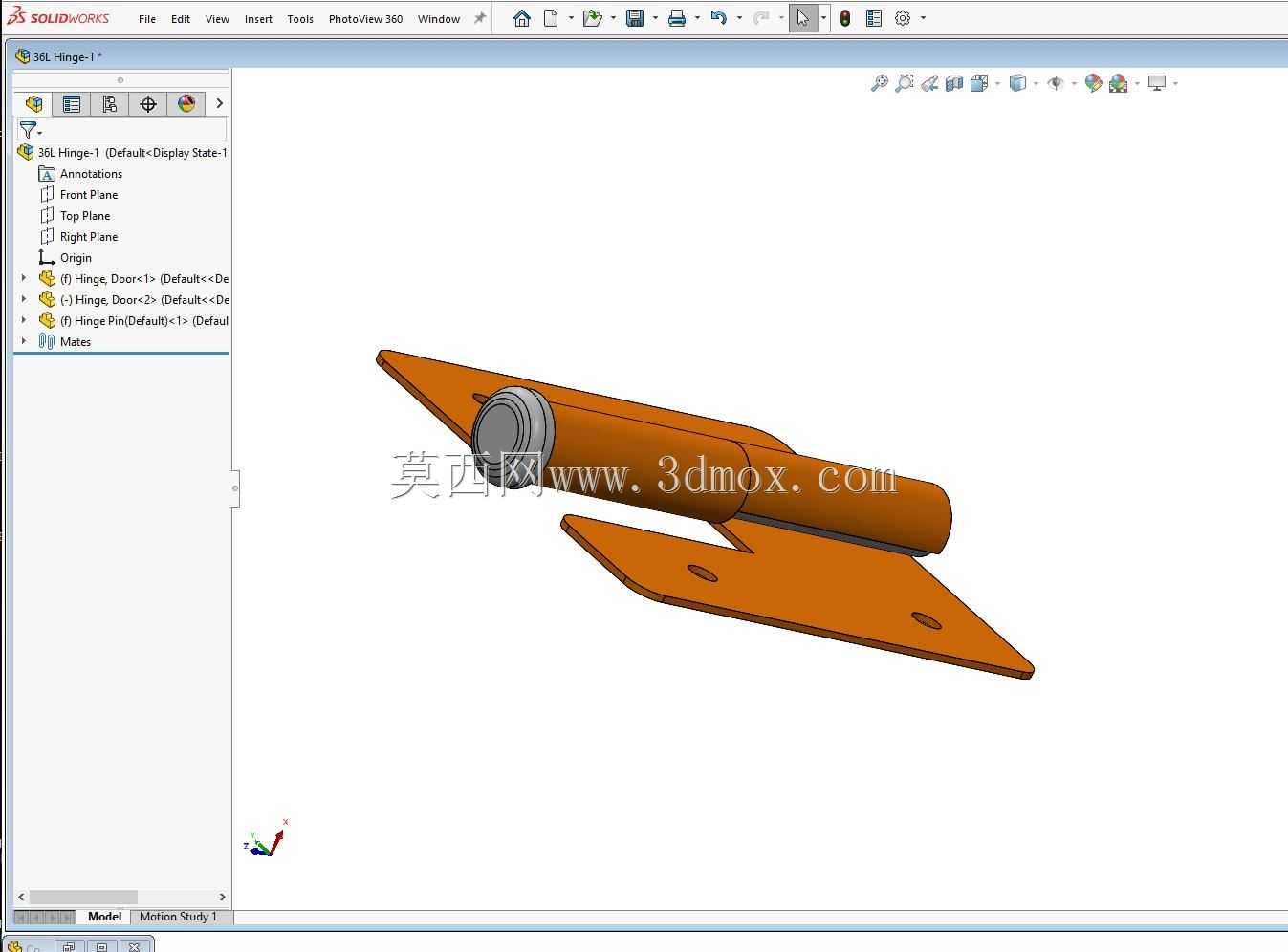

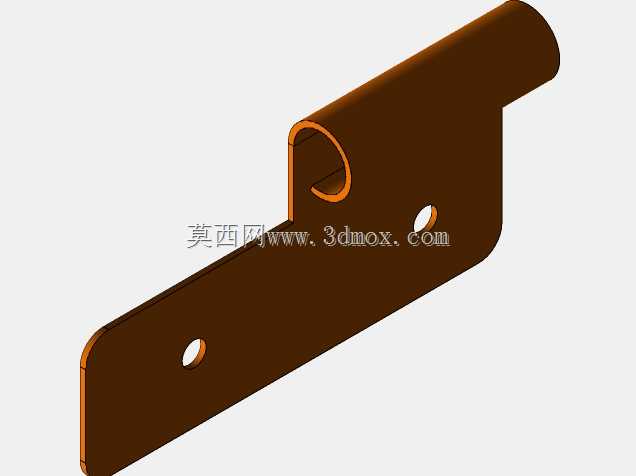

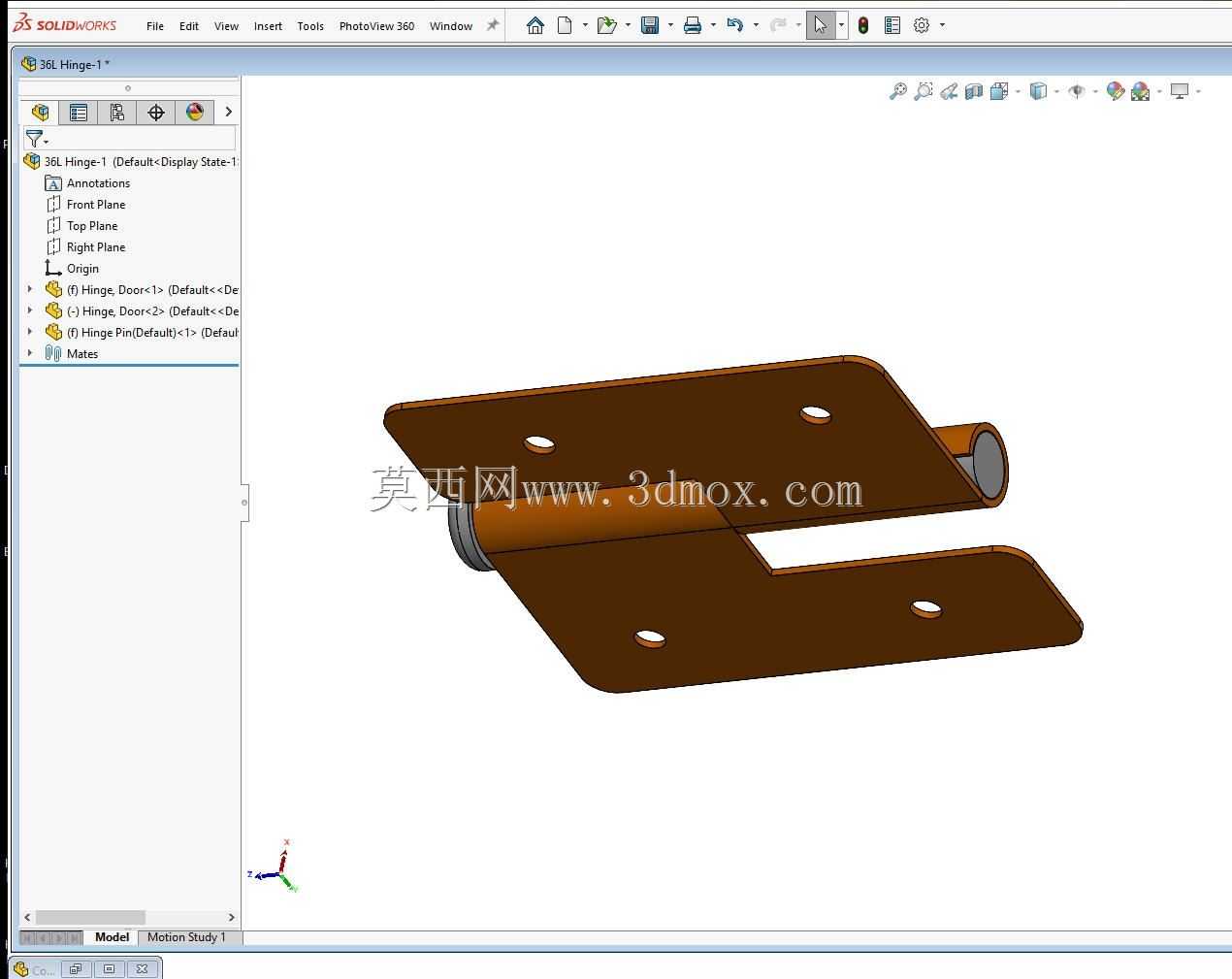

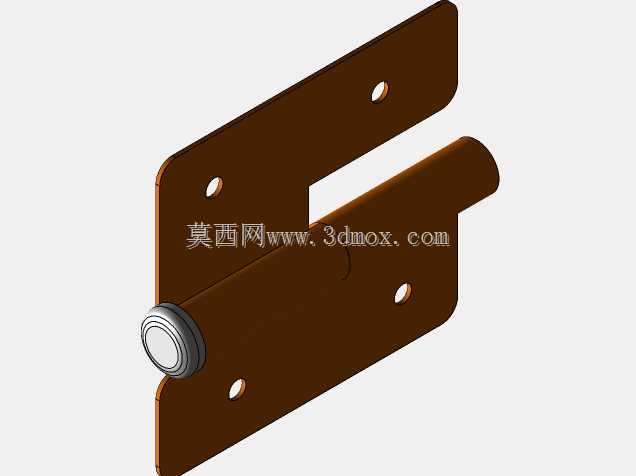

这款铰链属于可拆卸式平板合页结构，主要应用于各类室内木门、轻型设备舱门、家具柜门、工业小型防护门的转动连接场景，能够实现门扇与门框之间的铰接转动，同时支持门扇的快速拆装，无需额外拆解转轴固定结构即可完成门扇的拆卸作业，适配需要频繁拆装门扇、定期对门体内部设备进行维护检修的使用场景。该铰链采用对称式双页片搭配通长转轴的结构设计，两个页片分别为带转轴套的固定页与带插轴槽的活动页，转轴从一端插入后即可完成两个页片的转动配合，拆卸时仅需将转轴从轴套中抽出，即可分离两个页片，无需拧动全部安装螺丝即可完成门体拆卸，大幅降低后期维护的操作复杂度。在功能特性上，该铰链的两个页片均采用平直矩形板结构，每个页片上设置两个对称分布的沉头安装孔，安装时可使用沉头螺丝将页片分别固定在门框与门扇的贴合面上，螺丝头部可完全沉入沉孔内部，不会突出页片表面，避免螺丝与门体或门框产生刮擦干涉，保证页片与安装面完全贴合，提升连接的稳固性。转轴部分采用圆柱光轴结构，与页片上的卷制轴套采用间隙配合，转动时阻力均匀，不会出现卡滞或晃动的问题，同时轴套与页片为一体化弯折成型结构，相比焊接式轴套拥有更高的结构强度，能够承受更大的门扇垂向载荷，避免长期使用后轴套变形脱落。在设计思路上，这款铰链优先考虑了安装便捷性与结构耐用性，页片的边角均做了圆角处理，避免安装过程中尖锐边角划伤操作人员，同时圆角过渡也能降低页片边角的应力集中，提升页片的抗弯折能力。转轴的端部设置了限位挡边，插入轴套后不会从另一端滑出，保证使用过程中转轴不会意外脱落导致门扇掉落。在外形尺寸与安装边界上，该铰链的两个页片展开后整体为对称H型结构，页片的宽度与长度适配常规厚度的木门与轻型金属门，安装时仅需在门框与门扇的对应位置预留与页片尺寸匹配的平面安装区域，保证两个页片的轴套与插轴槽完全对齐即可，无需在门体上开设额外的嵌槽，安装门槛低，适配多种不同材质的门体安装需求。页片的厚度经过合理设计，既保证了足够的结构强度承受门扇重量，又不会因为页片过厚导致门体与门框之间的缝隙过大，保证门体关闭后的密封性与美观度。
