长型合页式连接铰链结构设计

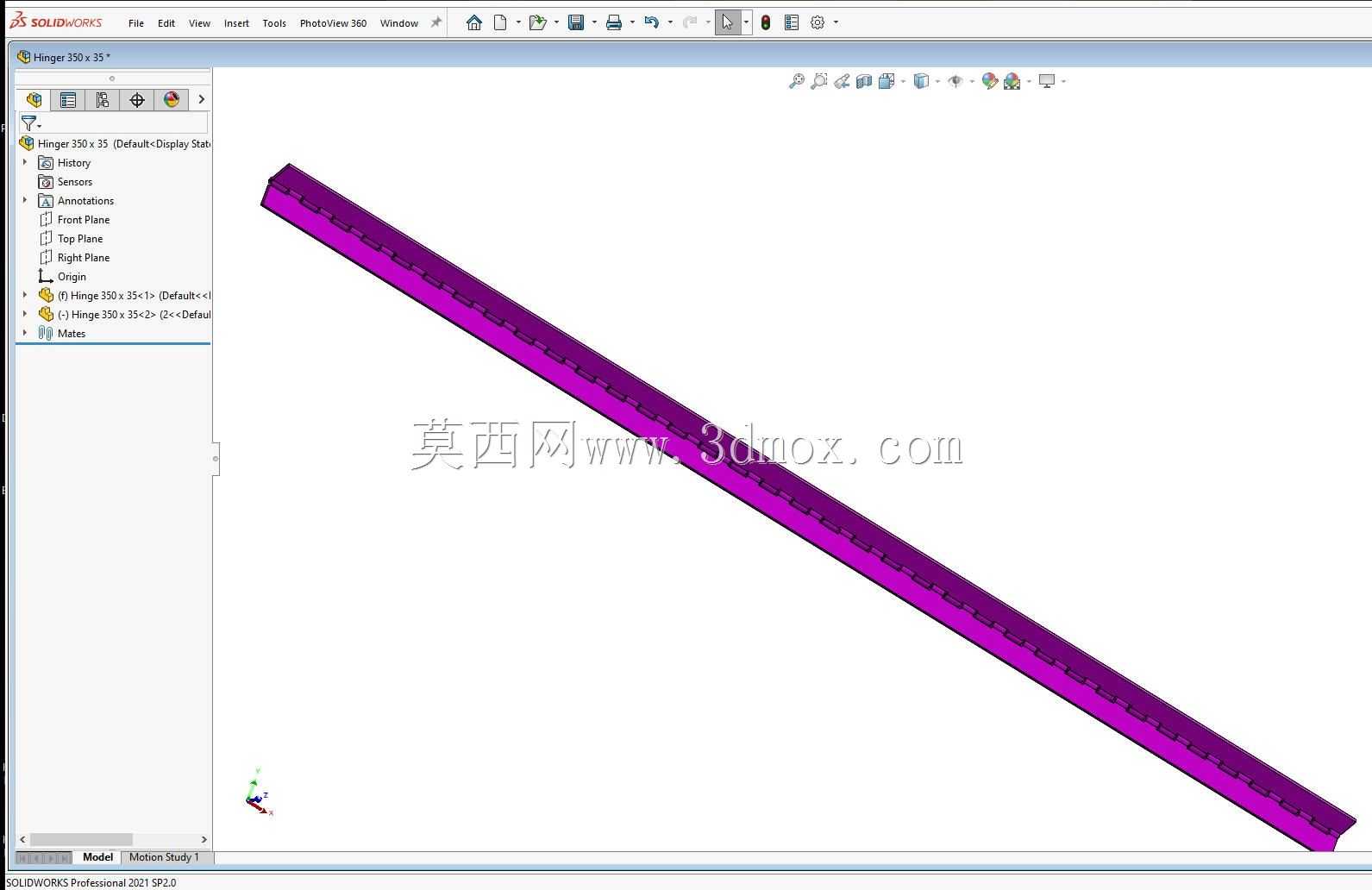

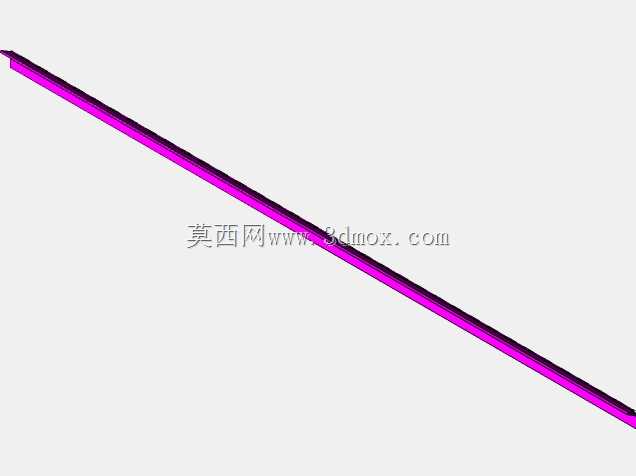

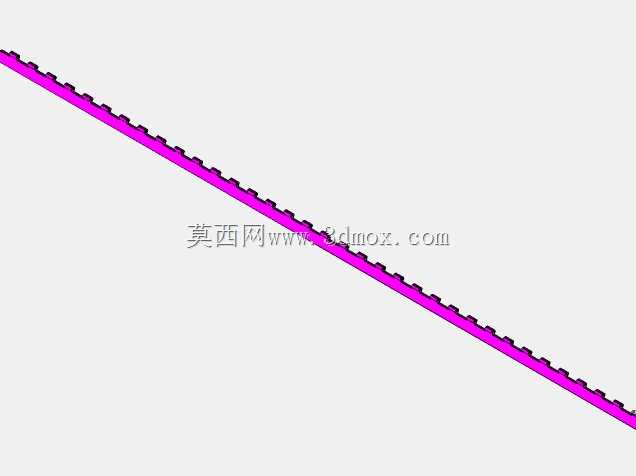

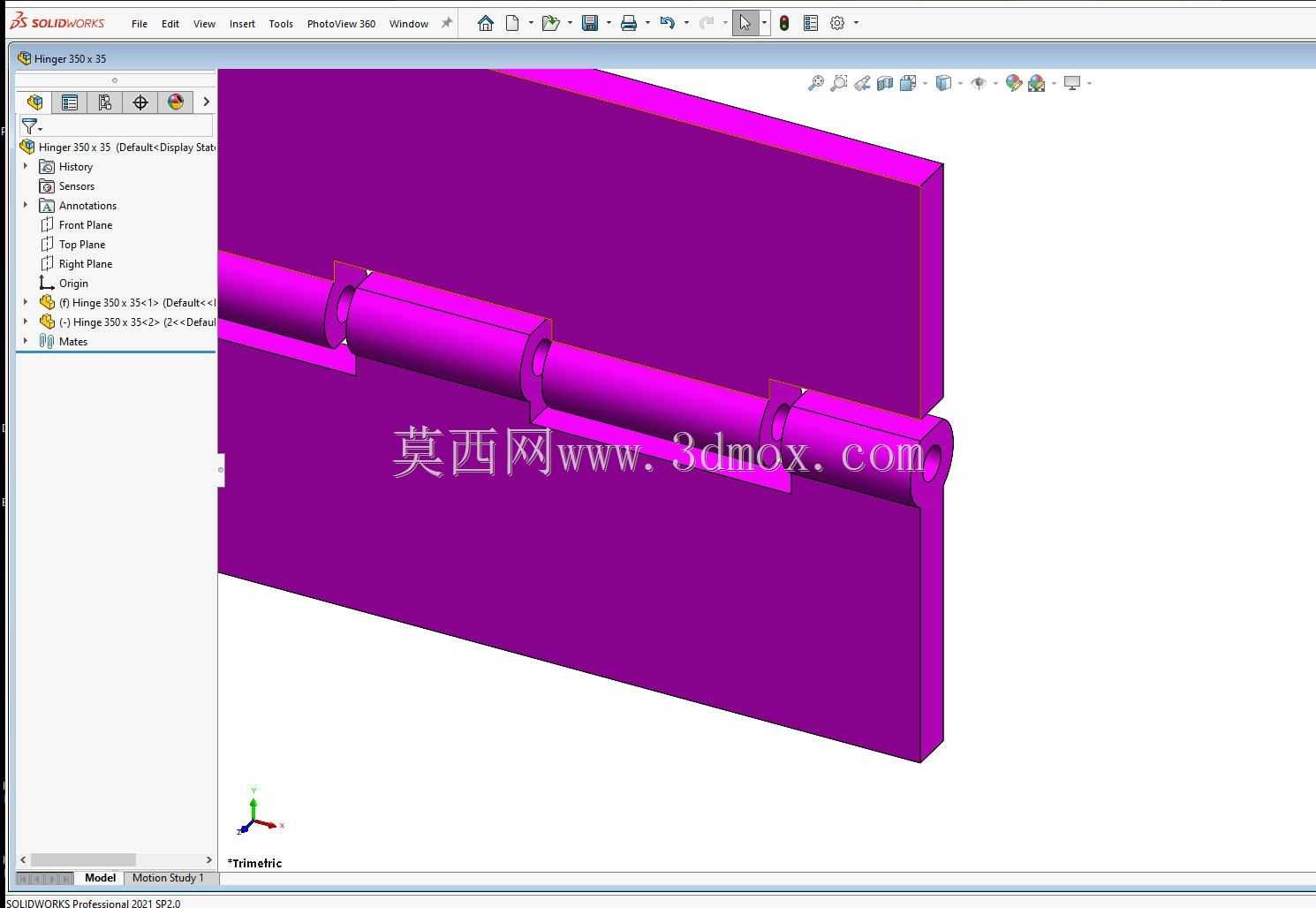

这款长尺寸铰接结构主要面向大尺寸板式构件的转动连接需求，常见应用场景包括大型设备检修门、工业柜体侧开门、厚板材防护围挡、特种装备舱门等需要实现单侧翻转开合的结构部位，核心作用是为两个相邻的固定与活动板式构件提供稳定的转动支撑，保证开合过程顺畅无卡滞，同时在闭合状态下承担板件对接处的对位与限位作用，避免板件出现错位偏移。从功能特性来看，该铰链采用通长式轴芯搭配多段轴套的结构形式，区别于普通短款合页的单点或双点支撑，整长350mm、厚度方向35mm的尺寸规格，能够沿板件对接边均匀分布受力，在承载大尺寸厚重板材时不会出现局部应力集中导致的板件变形、铰链轴弯曲等问题，多段间隔分布的轴套既可以减少轴芯与轴套之间的接触摩擦面积，降低开合转动时的阻力，也能预留一定的装配调整余量，抵消板材加工或安装时产生的尺寸误差，降低现场安装的对位难度。在设计思路上，这款铰链采用与安装板一体化的嵌装结构，两个铰接页片分别与两侧的板材做贴合式安装，轴套部分直接与页片做一体化成型，没有额外的拼接紧固件，既提升了整体结构的结构强度，也避免了拼接缝隙容易积存杂物、锈蚀卡滞的问题；轴芯采用整根通长的圆柱结构，穿入所有轴套后实现整段铰接，转动时整根轴同步受力，不会出现局部轴段磨损过快的情况。从安装边界来看，该铰链的两个页片分别贴合在两块对接板材的对接端面侧边，安装时不需要在板材表面做大面积的沉槽加工，仅需要沿对接边固定页片即可，35mm的厚度尺寸适配常规厚度的工业板材、设备防护板，安装后铰链突出板材表面的尺寸极小，不会影响板材外侧的平整性，也不会在开合过程中与周边的其他结构件产生运动干涉；转动行程覆盖0到180度的常规开合角度，能够满足大部分检修门、舱门的全开需求，开合过程中轴套与轴芯的配合间隙经过合理设计，既不会因为间隙过大导致板件晃动，也不会因为间隙过小出现热胀冷缩后的卡滞问题，能够适应不同工况下的环境温度变化，长期使用也能保持稳定的转动性能。
