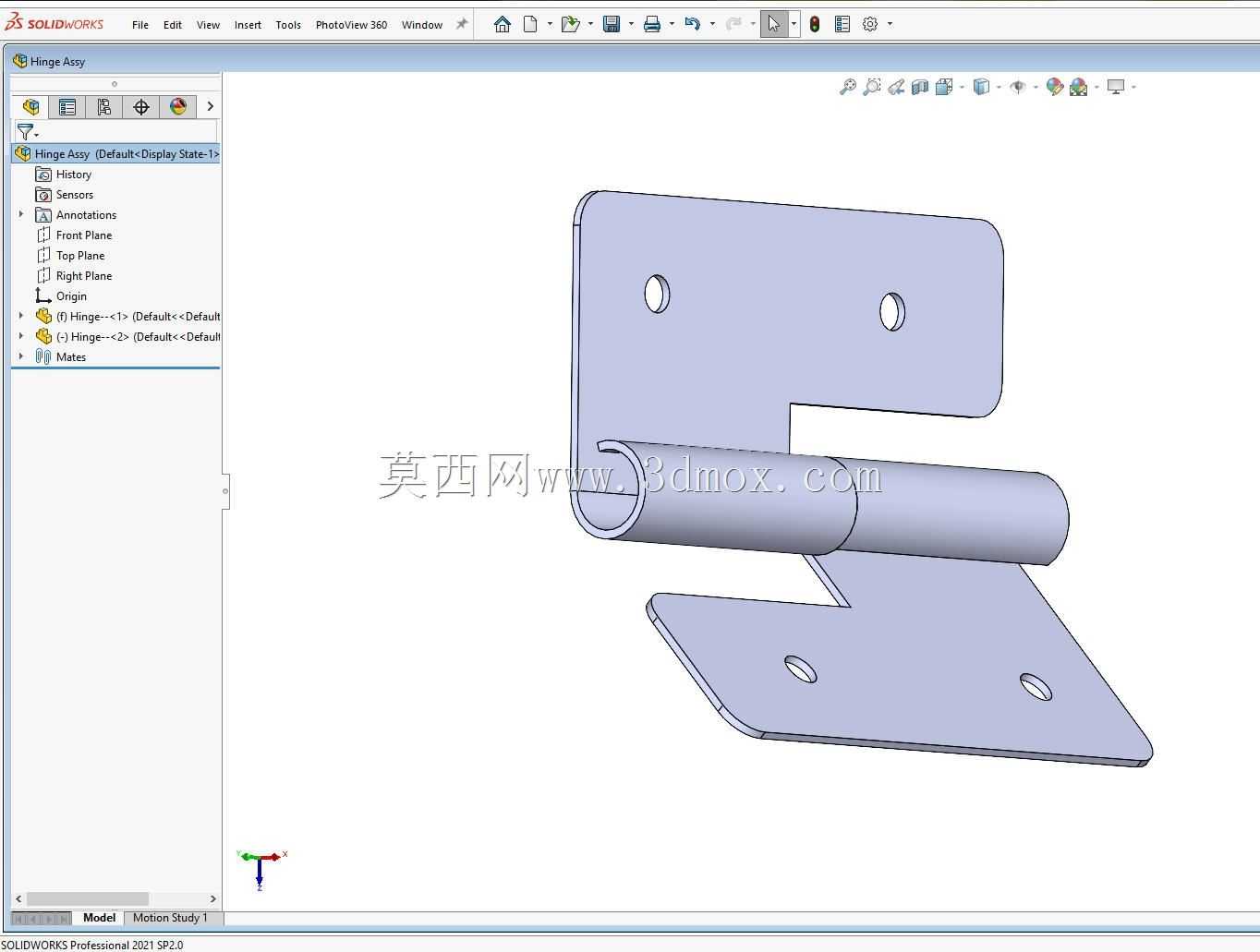

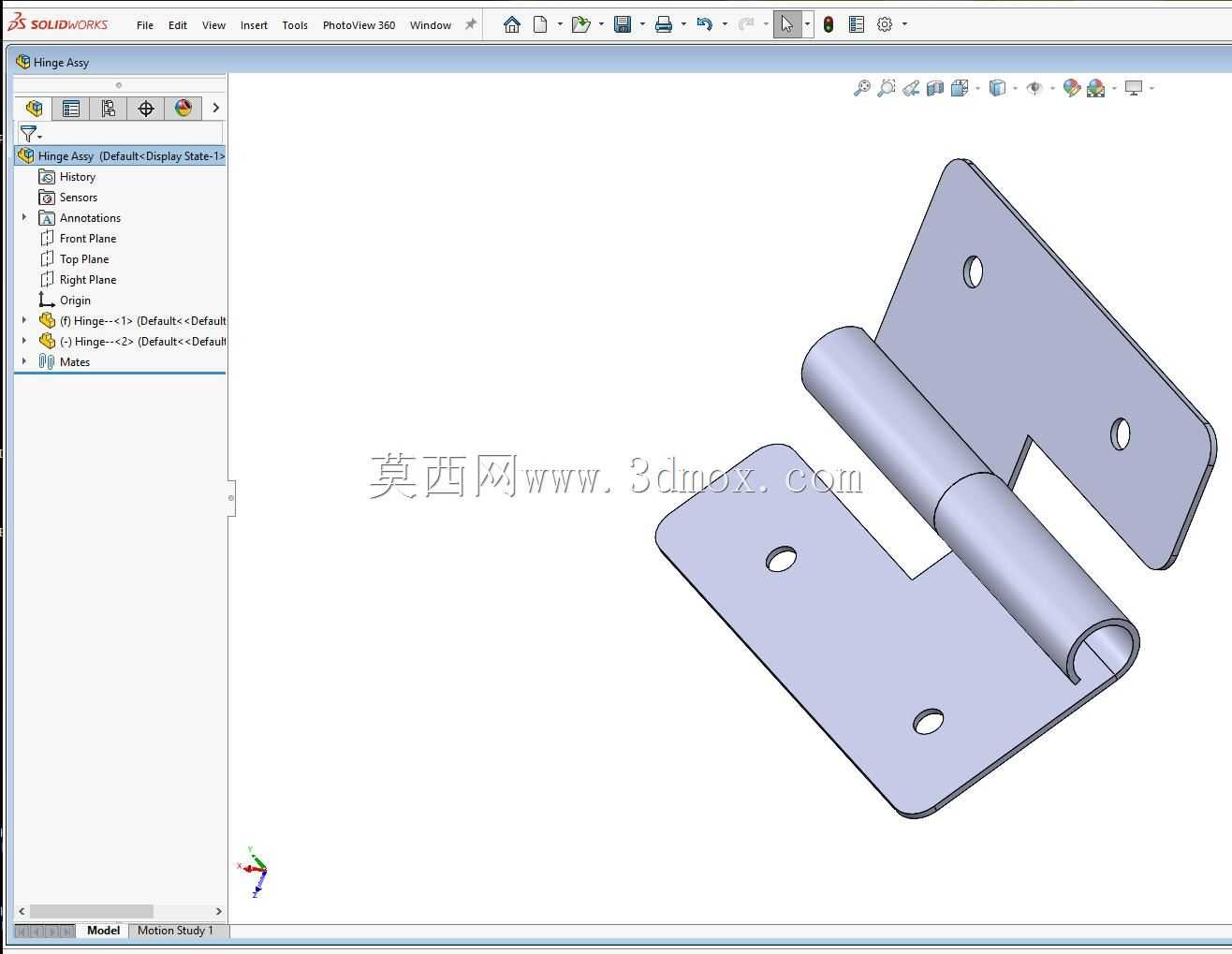

折弯式可拆卸平开合页结构设计

该款铰链属于常见的可拆卸式平开合页结构，主要应用于各类机箱机柜门板、小型设备检修门、低压配电柜舱门、轻型仓储柜门以及民用家具柜门的转动连接场景，能够实现两个被连接件之间0-180度范围内的绕轴转动，同时承担门板开合过程中的径向与轴向载荷，保障门板转动过程顺滑无卡滞，闭合后定位精准无错位。从实际使用场景来看，这类铰链多适配厚度在1.2-2.5mm之间的钣金门板与框架连接，单副铰链的额定静载荷可达15kg，多副配合使用可承载更大重量的门板结构，在通讯机柜、户外设备箱、工业操作台等产品中应用十分广泛，能够满足频繁开合的使用需求，常规开合寿命可达万次以上。在功能特性上，该铰链采用分体式可拆卸设计，两个页片分别通过卷圆结构包裹中间的销轴，安装时可先将两个页片分别固定在框架与门板上，再通过销轴完成组合，无需在安装现场进行复杂的配钻与铆接作业，大幅降低现场安装的难度，同时后期维护拆卸门板时，只需抽出销轴即可完成门板分离，无需拧下全部固定螺丝，提升设备后期运维的效率。页片上预留的四个安装孔位采用沉孔设计，适配M4规格的十字盘头螺丝或者抽芯铆钉安装，安装后螺丝头部可完全沉入沉孔内，不会突出页片表面刮蹭门板或者线缆，避免安装后出现凸起干涉的问题。在设计思路上，该铰链采用冷轧钢板冲压折弯成型工艺，两个页片均采用L型折弯结构，上页片的折弯边与卷圆套筒一体成型，下页片的Z型折弯结构能够错开安装面的高度差，适配框架与门板存在3-5mm安装位差的场景，无需额外增加调整垫片即可完成安装。卷圆部位采用多次卷压成型工艺，卷圆后的内径与销轴的配合公差控制在H8/f7区间，既保障转动时的间隙均匀，不会出现转动松垮或者卡滞的问题，又能避免间隙过大导致的门板下垂错位。销轴采用不锈钢材质压入上页片的卷圆孔内，与下页片的卷圆孔形成间隙配合，长期使用也不会出现销轴锈蚀脱落的问题。从外形尺寸与安装边界来看，该铰链的整体展开长度为76mm，页片宽度为38mm，合起后的整体厚度为8mm，卷圆套筒的外径为8mm，长度为32mm，两个安装孔的中心距分别为30mm与25mm，安装时需要在门板与框架上预留至少40mm的安装平面，转动过程中页片的最大回转半径为20mm，设计安装位时需要预留足够的转动空间，避免开合过程中页片与框架加强筋、密封胶条等部件发生干涉。页片的折弯圆角控制在R1，既避免冲压过程中出现应力开裂的问题，又不会因为圆角过大导致安装后出现缝隙，影响门板的密封性能。整体结构没有多余的冗余设计，在满足结构强度的前提下尽可能压缩整体厚度与重量，适合批量冲压生产，能够有效控制生产制造成本。
