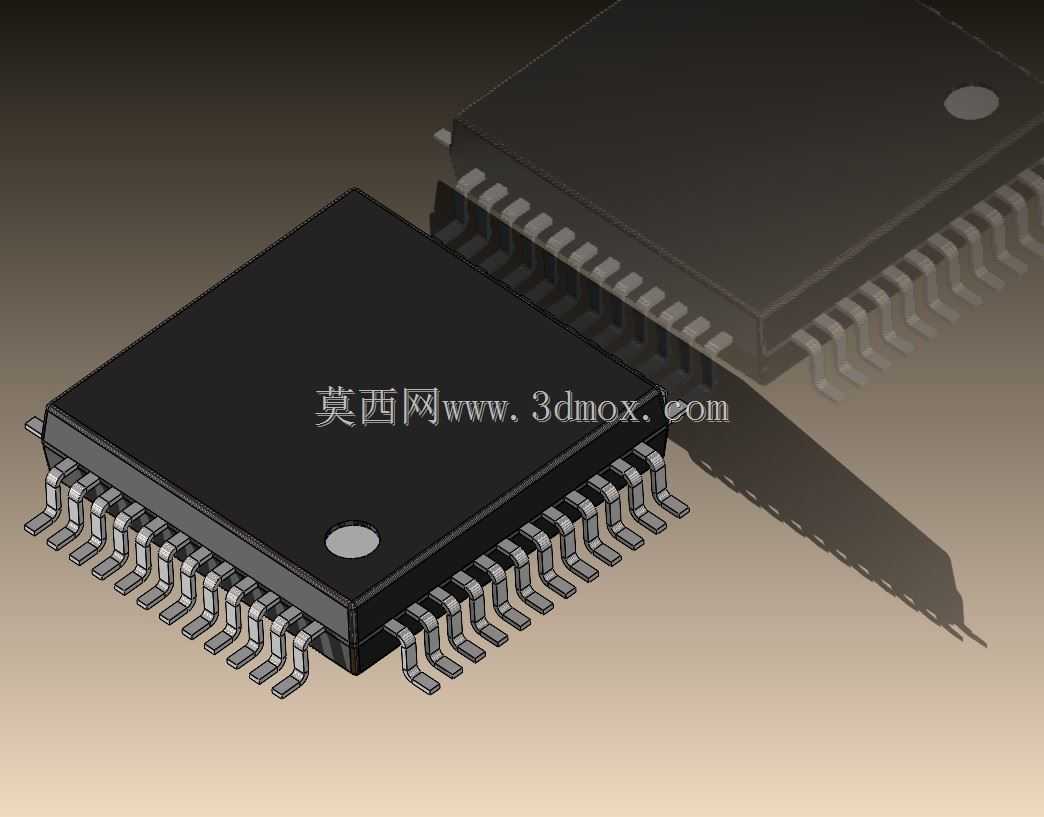

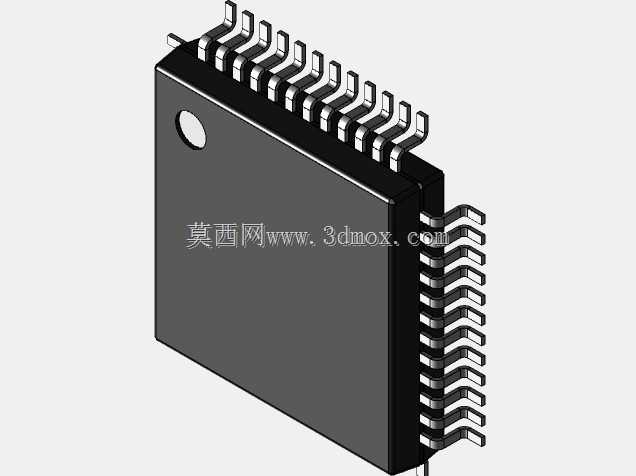

LQFP48封装STM微控制器芯片三维结构

这款LQFP48封装的STM系列微控制器三维结构，是面向电子硬件开发、PCB设计仿真、整机结构验证场景打造的精准元器件模型，在工业控制板卡开发、消费电子主板设计、嵌入式设备样机验证、教学实训演示等场景中有着广泛的应用价值。作为嵌入式系统的核心控制部件，这类微控制器承担着设备逻辑运算、外设信号调度、数据采集处理、指令输出执行的核心功能，是各类智能电子设备不可或缺的核心元器件，其封装结构的精准还原直接影响PCB布局布线的合理性、SMT贴片生产的良率以及整机内部结构的装配适配性。

从产品功能特性来看，该模型完整还原了LQFP48薄型四方扁平封装的全部结构细节：主体为黑色环氧树脂塑封本体，本体一角设置有定位圆点标识，用于生产焊接时的引脚方向识别，避免贴片过程中出现芯片装反的问题；本体四周延伸出48个鸥翼型贴片引脚，引脚的弯折弧度、引脚间距、引脚厚度都按照实际量产器件的参数还原，能够精准匹配PCB焊盘的设计尺寸，可直接用于PCB设计阶段的3D布局校验，提前排查引脚与周边器件的干涉问题、焊盘对齐偏差问题。

在设计思路上，该模型完全遵循工业级元器件的实际生产公差标准进行构建，充分考虑了电子设计全流程的使用需求：塑封本体的边角做了符合实际工艺的微小倒角处理，还原了注塑成型工艺的真实外观特征；引脚部分还原了镀锡层的金属质感与结构形态，每一个引脚的伸出长度、弯折角度都与实物一致，既可以用于结构设计阶段的装配干涉检查，也可以用于产品宣传渲染、教学课件演示等场景，帮助开发者直观理解贴片芯片的封装形态。

从外形尺寸与安装边界来看，该模型严格遵循LQFP48封装的通用尺寸规范，塑封本体的长宽尺寸、引脚总跨度、本体厚度、引脚伸出本体的长度都符合行业通用标准，安装时需要在PCB上预留对应尺寸的焊盘区域，芯片本体下方可根据散热需求预留散热焊盘，模型的整体高度参数能够帮助结构设计师评估板卡堆叠时的层间间隙，避免芯片与上方屏蔽罩、结构壳体发生碰撞，在整机结构设计阶段就完成装配可行性验证，减少后续样机打样的迭代次数，降低开发阶段的试错成本。
