玉米收割机S600配套轴承座结构设计

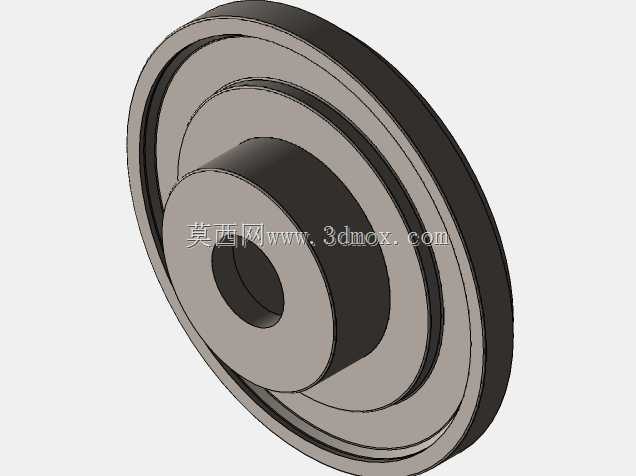

这款轴承座是针对玉米收获机械割台部位的回转支撑需求开发的专用承载构件，主要适配玉米收割机摘穗辊、输送搅龙等核心回转部件的安装定位，在农业收获作业的高粉尘、高载荷、连续运转工况下，为转轴提供稳定的径向与轴向支撑，避免转轴运转过程中出现径向跳动、轴向窜动问题，保障作业部件运转同轴度，降低传动过程中的振动与异响。从实际应用场景来看，玉米收获作业时设备会面临秸秆碎屑、泥尘侵入的问题，同时摘穗、输送环节会传递周期性冲击载荷，这款轴承座采用阶梯式轮状结构设计，外侧设置多层环形挡边结构，既可以在安装时与设备机架的定位止口精准贴合，保证安装位置的同轴度公差，也能形成多道弯折的密封间隙，减少田间作业时泥尘、作物碎屑向轴承安装腔侵入的概率，延长内部轴承的维护周期。在功能特性设计上，中心通孔为轴承安装位，尺寸匹配常用标准深沟球轴承的外圈安装公差，可直接压装对应规格轴承，中间凸起的轴台结构一方面为轴承外圈提供轴向定位面，控制轴承的轴向安装位置，避免轴承在承受轴向载荷时出现移位，另一方面也能强化轴承座整体的结构刚度，减少重载下的结构形变；外侧较厚的轮缘结构为安装固定位，可通过均布的连接点位与设备机架锁紧固定，保证支撑结构的连接可靠性。设计过程中重点考量了安装边界的适配性，整体轴向厚度控制在适配玉米收割机割台机架的安装空间范围内，最大外圆直径匹配原有安装位的止口尺寸，可直接替换同类型老旧损坏的轴承座，无需对原有设备机架进行二次加工改造，降低农机维修的配件适配成本。结构上采用等强度过渡设计，各台阶连接处均设置圆角过渡，避免应力集中问题，在承受周期性冲击载荷时不会出现应力断裂隐患，同时整体结构重量控制合理，不会给割台部位增加过多额外负载，兼顾结构强度与轻量化需求，适配农机野外连续作业的高可靠性要求。
