SolidWorks标准立式带支撑轴承安装座

这款轴承安装座是机械传动系统中用于承托旋转轴类部件的核心支撑构件，广泛应用于各类通用机械设备的传动工位，涵盖轻工输送设备、小型机床进给机构、自动化生产线动力传输单元、农用机械传动组等多个场景，主要作用是为配套轴承提供稳定的安装基准，约束轴承外圈的径向与轴向位移，抵消轴系运转过程中产生的径向载荷与部分轴向载荷，保障旋转轴的回转精度，降低传动过程中的振动与噪音，延长轴承与整个轴系的使用寿命。

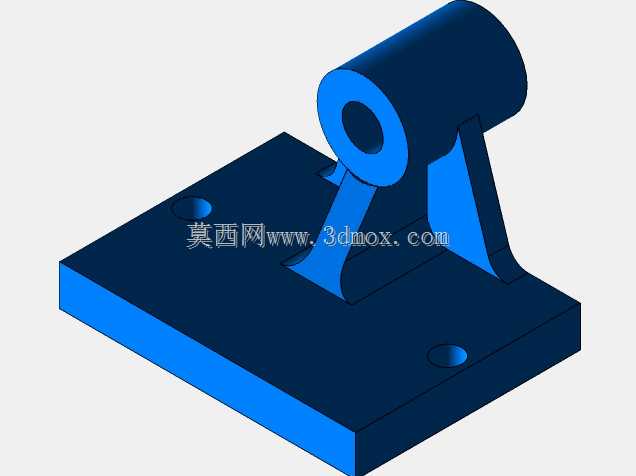

从功能特性来看，该轴承座采用一体式铸造型结构设计，底部为方形安装基板，基板上预留两个对称布置的沉头安装孔，可通过内六角螺栓将整个座体牢固固定在设备的安装机架面上，沉孔设计能够让螺栓头完全没入基板平面，不会突出座体表面干涉其他部件的布置，同时保证安装面的贴合平整度。座体上部为圆筒形轴承容纳腔，腔体内径与标准深沟球轴承的外圈尺寸过盈配合，能够牢牢箍住轴承外圈，避免轴承在运转过程中出现外圈打滑、跑圈的问题。轴承腔与底部安装板之间设置了两块对称的三角形加强筋板，筋板从圆筒侧壁一直延伸到底板表面，形成稳定的三角支撑结构，大幅提升了座体的结构刚性，在承受较大径向载荷时不会出现悬臂变形、腔体偏移的问题，保障轴系的同轴度精度。

设计过程中优先遵循了机械设计的等强度原则，对各部位的壁厚做了均匀化处理，避免壁厚差异过大导致铸造或加工过程中出现应力集中、变形开裂的问题，圆筒腔体的两端预留了适当的轴向余量，可适配不同厚度的密封端盖安装，满足不同工况下的防尘、防漏油密封需求。安装边界方面，方形底板的长宽尺寸适配常规小型传动机构的安装空间，两个安装孔的孔距符合通用安装基准的尺寸规范，无需额外加工转接板即可直接适配多数标准设备的安装面，轴承腔的中心高度经过精准核算，能够保证配套轴系与其他传动部件的中心高对齐，减少装配过程中的调整工作量。整体结构简洁紧凑，没有多余的冗余结构，既保证了足够的结构强度，又控制了整体重量，同时便于加工制造与后期的维护拆装，能够适配多数中小载荷的传动支撑需求。
