195/80R15规格钢制车轮轮辋总成

　　这套轮辋结构针对195/80R15规格轮胎开发，适配15英寸标称轮辋直径，轮辋宽度与195mm胎面宽度的轮胎匹配，对应轮胎扁平比80，装车后轮胎外径约693mm，轮辋自身的轴向宽度、轮缘高度完全贴合该规格轮胎的胎圈安装尺寸，胎圈座的直径公差、锥度按照常规无内胎钢制轮辋的配合要求设计，轮胎充气后胎圈可以紧密贴合在轮辋密封面上，不需要额外加装内胎即可实现气压密封。

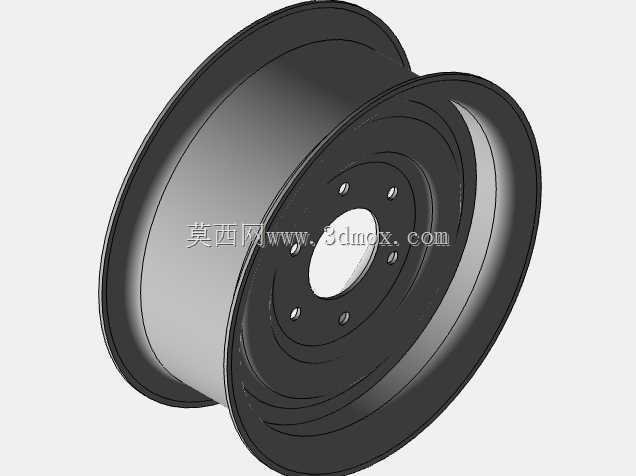

　　从实际装车场景来看，这类钢制轮辋多用于经济型乘用车、轻型商用微面、皮卡以及低速工程作业车辆，相比同尺寸铝合金轮毂，钢制轮辋的抗冲击能力更强，在非铺装路面、工地临时转运、乡村道路行驶时，遇到路面坑洼、硬物撞击不容易出现脆裂，仅会产生塑性变形，维修成本极低，非常适合使用工况复杂、负载波动大的车辆。轮辋主体采用钢板冲压滚压成型工艺制造，整体分为轮辐与轮辋体两个核心部分：轮辋体通过钢板卷圆、对焊、滚压成型，依次加工出胎圈座、轮缘、沟槽等结构，轮辐则采用厚钢板冲压成型，二者通过压装后圆周满焊固定，整体结构刚性远高于拼接式轮毂。

　　轮辐端面上均匀分布6个螺栓安装孔，孔位的分度圆直径、中心定位孔尺寸按照对应车型的轮毂轴头参数匹配，中心大孔用于和轴头定位台配合，保证轮辋安装后的同轴度，6个螺栓孔均匀承载车辆的垂直载荷与行驶中的扭转力矩，重载工况下每个安装孔的受力分配均匀，不会出现单孔应力集中导致的螺栓剪切断裂。轮辐表面冲压有多圈环形加强筋，这些加强筋在不额外增加板材厚度的前提下，大幅提升轮辐的轴向抗弯刚度，车辆过弯、紧急制动时轮辐不会出现明显形变，保证轮胎的接地角度始终符合设计要求。

　　设计过程中首先需要确定轮胎的配合边界：195/80R15轮胎的胎圈直径标准值为381mm左右，轮辋的胎圈座直径需要控制在规定的过盈配合范围内，轮缘的高度、宽度要满足轮胎侧向滑移的限位要求，当车辆急转弯轮胎受到侧向力时，轮缘可以挡住胎圈，避免轮胎脱圈引发安全事故。轮辋中部的凹槽深度需要满足轮胎拆装的工艺要求，更换轮胎时可以将胎圈压入凹槽，腾出操作空间完成胎圈的拆装，凹槽的过渡圆角全部做圆滑处理，避免应力集中，同时不会割伤轮胎胎圈的橡胶层。

　　安装边界方面，轮辋的偏距按照车型的悬架轮距要求设定，轮辐背面与制动鼓、制动卡钳之间预留足够的安全间隙，车辆满载悬架压缩、转向打满的工况下，轮辋内壁不会和制动部件、悬架摆臂发生运动干涉。轮辋的轴向总宽度控制在对应轮胎的允许适配范围内，轮胎安装后胎面不会超出车身翼子板，也不会因为轮距过窄导致车辆行驶稳定性下降。轮辋的通风间隙由轮辐的造型留出，行驶中气流可以穿过轮辐间隙带走制动系统的热量，避免长下坡工况制动鼓温度过高出现热衰退。

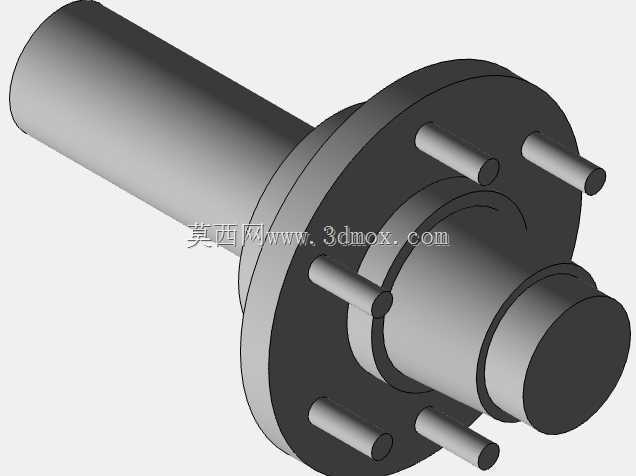

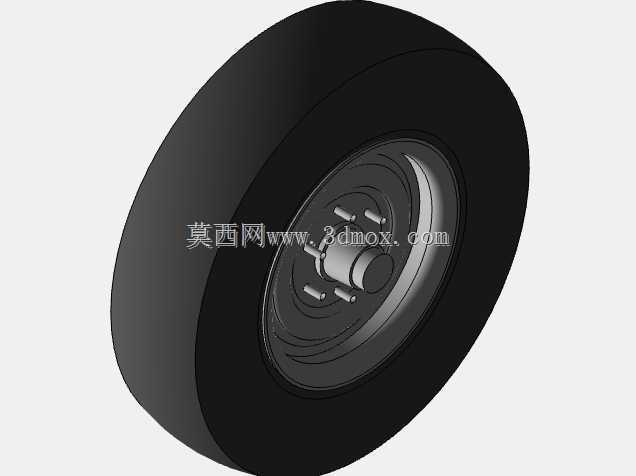

　　整套结构的受力路径非常清晰：地面作用在轮胎上的垂直载荷、侧向力、驱动力，先通过胎圈传递到轮辋体，再通过焊接部位传递到轮辐，最终通过6个安装螺栓传递到车轴轴头，整个传力路径没有薄弱的铰接结构，全部为刚性连接，承载能力冗余度按照轻型商用车的满载要求设计，可以满足长期满载行驶的疲劳强度要求。建模过程中所有回转面的同轴度、安装孔的位置度都按照实际加工的公差要求设定，滚压成型的轮辋壁厚均匀，焊接部位的焊脚尺寸符合冲压焊接轮辋的工艺规范，既可以直接用于整车配套的结构验证，也可以作为售后替换配件的设计参考，核对安装孔位、偏距、轮辋尺寸后即可匹配对应车型完成装车使用。
