汽车通风打孔式制动盘结构设计

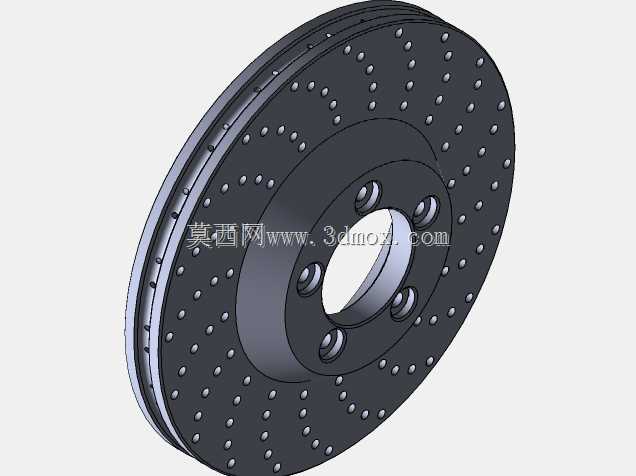

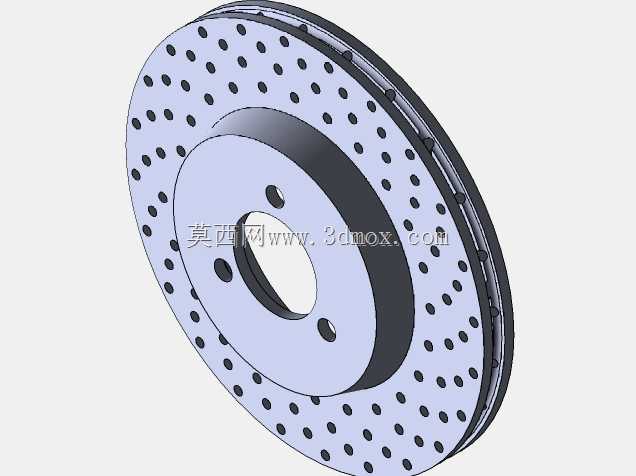

该制动盘主要应用于乘用车辆的盘式制动系统中，安装在车轮轮毂位置，配合制动卡钳完成车辆行进过程中的减速、驻车制动动作，是整车制动安全系统的核心执行部件，直接决定车辆制动响应速度、制动稳定性与连续制动工况下的抗热衰减能力。这款打孔通风制动盘采用双层盘体中间预留通风流道的结构设计，盘面均匀分布的圆形钻孔能够在制动摩擦过程中快速导出摩擦产生的高温气体，同时打散制动过程中产生的磨屑，避免磨屑在摩擦片与盘面之间堆积造成制动打滑，相比实心制动盘，连续制动工况下的盘面温度可降低15%-20%，有效减少高温导致的制动效能热衰退问题。设计过程中首先明确了适配五孔轮毂的安装边界，中心定位孔与周边五个螺栓安装孔的位置度公差严格控制在0.02mm以内，确保安装后盘体的端面跳动量符合整车装配要求，避免制动过程中出现方向盘抖动、制动异响等问题。盘体的整体厚度、通风流道的宽度经过反复校核，既保证足够的结构强度承受制动时的巨大夹紧力矩与摩擦力矩，又尽可能控制旋转惯量，降低非簧载质量，提升车辆悬架的响应表现。盘面的钻孔排布经过优化，避开了盘体应力集中区域，防止长期冷热交替工况下出现盘体开裂的问题，钻孔的倒角设计也减少了摩擦片的异常磨损，延长摩擦片的使用寿命。安装面的加工精度要求较高，与轮毂贴合的端面平面度公差控制在0.01mm以内，保证装配后盘体与轮毂的同轴度，避免高速制动时的动不平衡问题。盘体边缘的通风导流结构能够在车辆行驶时引导气流从盘体中心向外周流动，带走通风道内的热量，进一步提升散热效率，即使在长下坡连续制动的极端工况下，也能维持稳定的摩擦系数，保障制动安全。
