逆流式双管换热装置三维结构设计

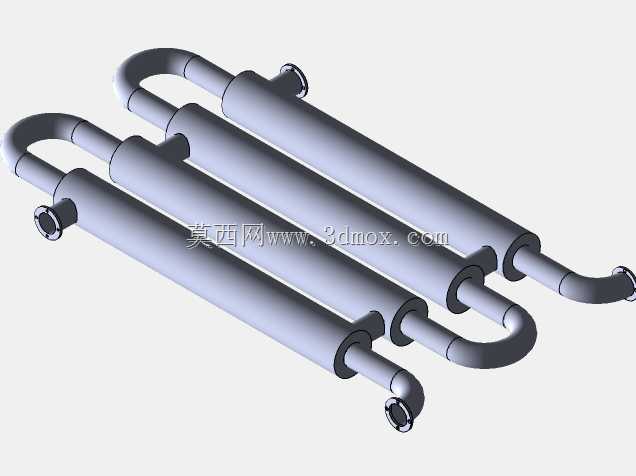

该双管换热装置主要应用于中小流量工况下的流体热量传递场景，常见于实验室小型温控系统、小型化工制程的余热回收单元、暖通空调支路的冷热交换环节，以及小型液压设备的油温冷却回路中，能够在有限安装空间内实现两种流体之间的高效热量传递，满足小体量系统的换热需求。设备采用逆流式换热布局，冷热流体分别在相互嵌套的管程内逆向流动，这种流动形式可以让整个换热长度上的流体温差保持在较为均匀的水平，相比顺流布局能够获得更高的对数平均温差，在同等换热面积下提升整体换热效率，同时避免局部温差过大带来的热应力集中问题。装置整体采用三组并联的双套管结构组合而成，每组套管单元都设置了独立的流体进出口，端部通过弯管结构实现同程流体的连通，既保证了每组换热管内的流体流量分配均匀，也让整体管路走向更加规整，减少不必要的管路弯折带来的流阻损失。在设计过程中，首先根据目标工况的换热量、两种流体的流量、进出口温度参数计算所需的总换热面积，再结合安装空间的边界限制确定单根换热管的长度与管径配比，内管走需控温的工艺流体，外管与内管之间的环隙走换热介质，内外管之间通过端部的密封结构实现腔室隔离，避免两种流体发生串流。外形方面，整体采用平行排布的长条形结构，所有进出口法兰都设置在装置的同一侧端面方向，安装时可以直接对接同侧的工艺管路与换热介质管路，不需要额外绕行管路，能够有效缩减安装所需的空间占用，安装边界上预留了法兰对接的操作空间，方便后期进行密封件更换与管路维护。管体之间通过固定支撑结构保持相对位置，避免设备运行过程中因流体脉动产生管路振动，提升长期运行的结构稳定性，进出口位置的法兰采用标准连接尺寸，能够直接匹配同规格的工业管路，不需要额外制作过渡转接件，降低现场安装的适配成本。
