卧式管壳式工业换热设备三维设计

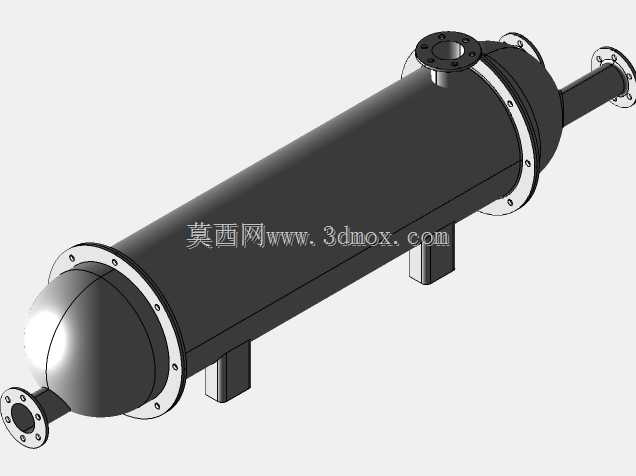

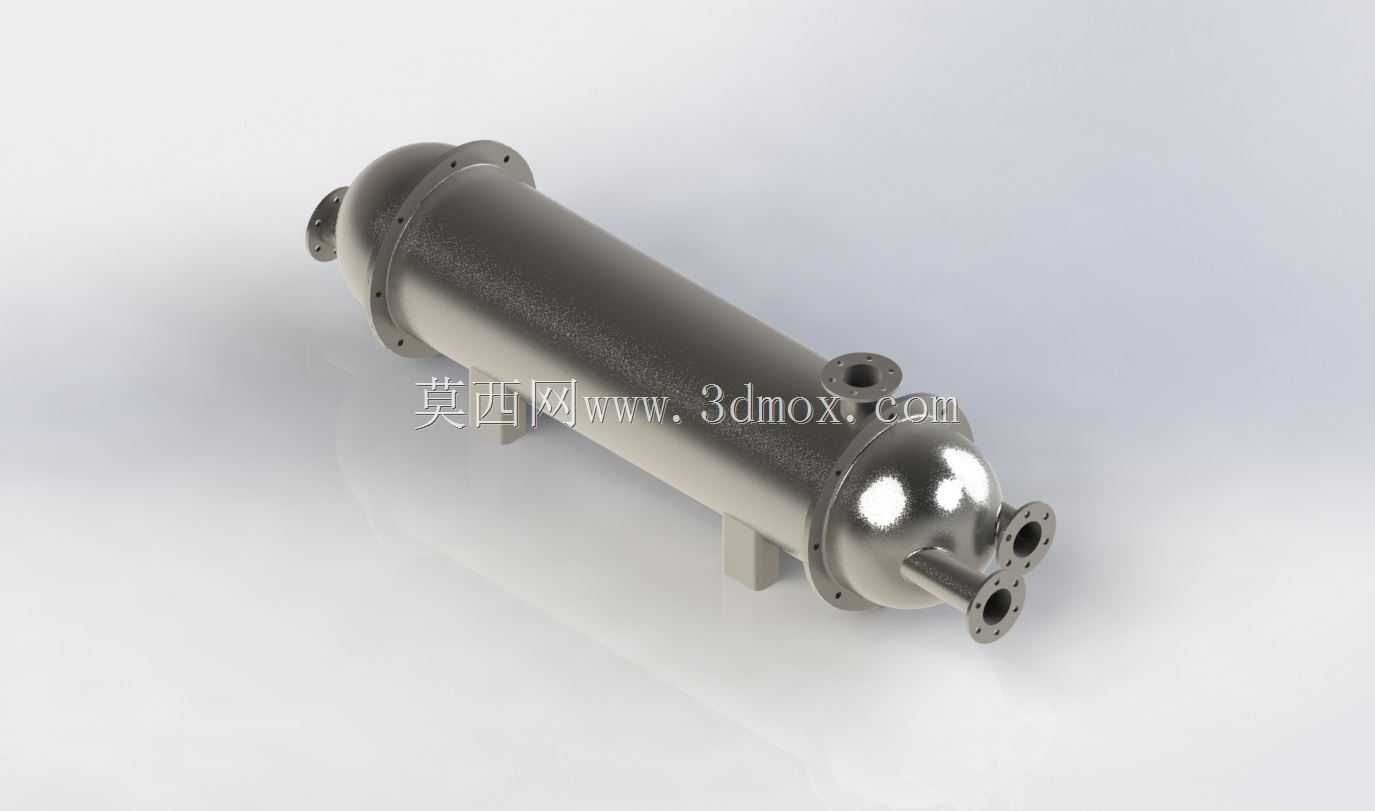

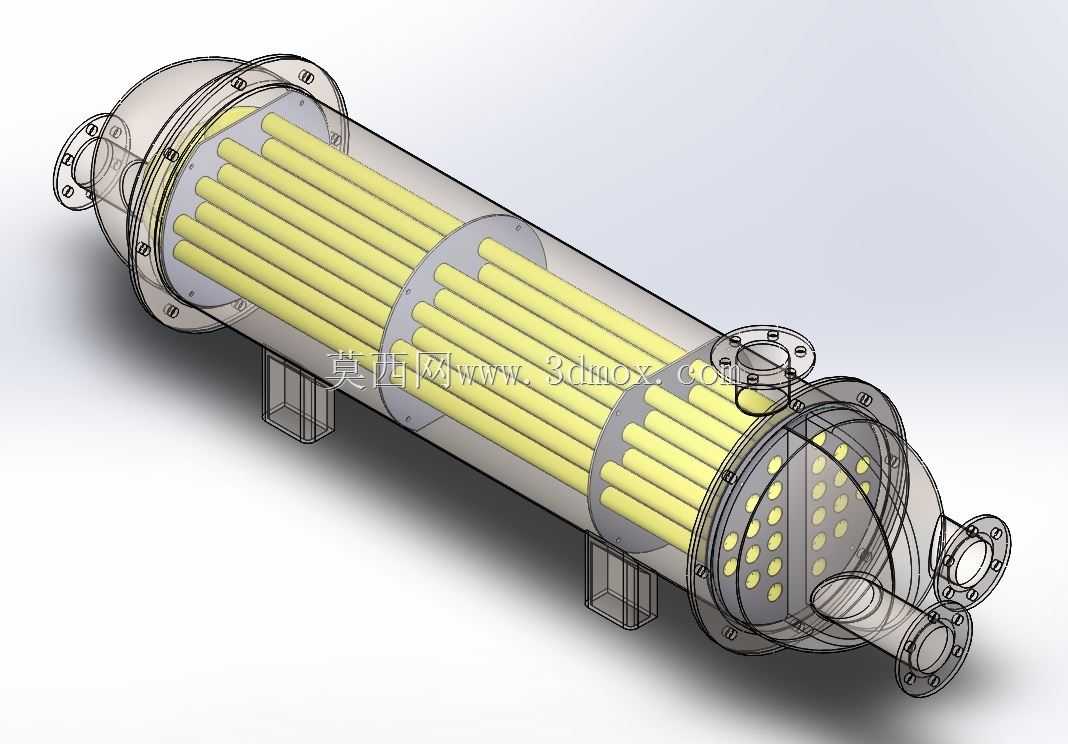

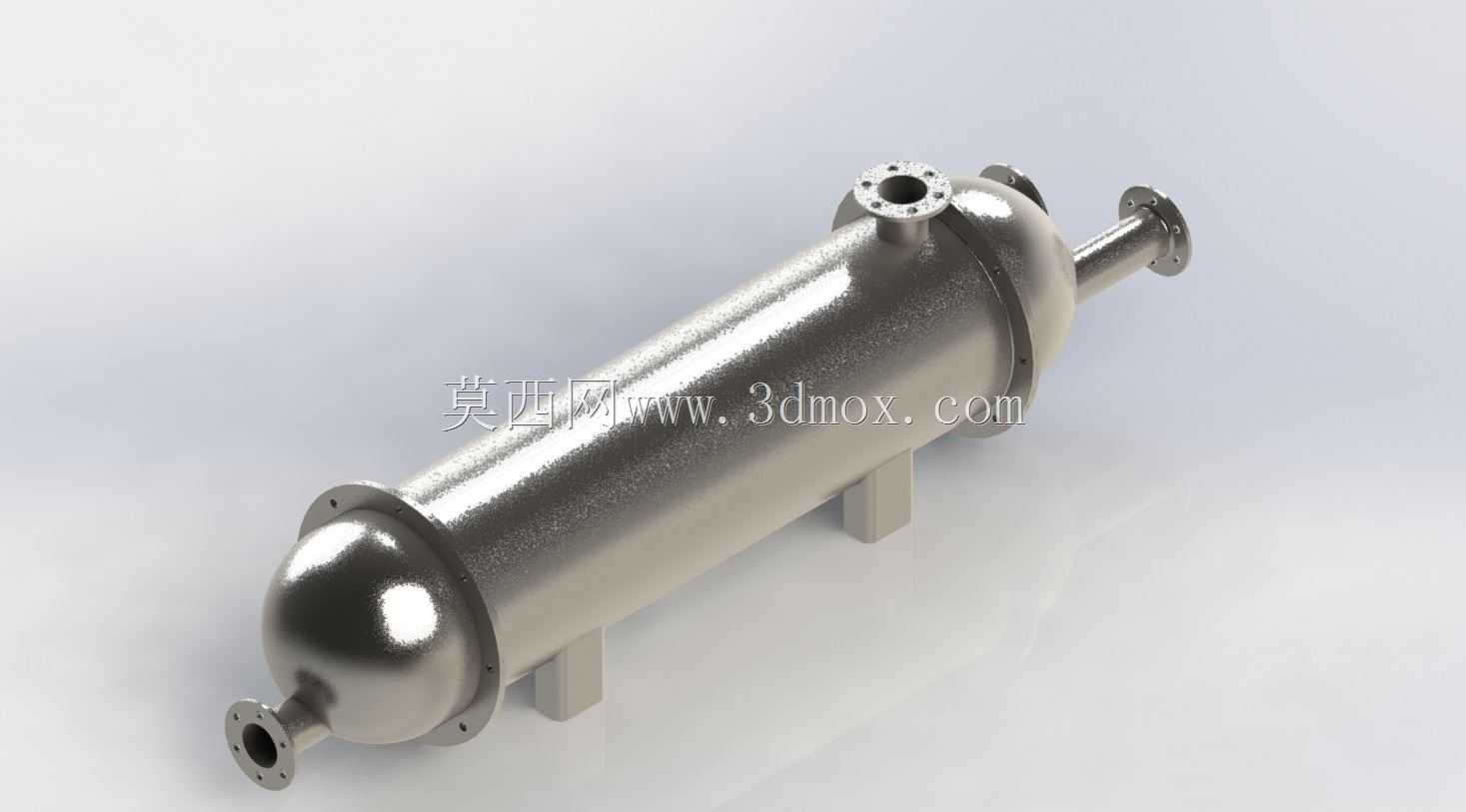

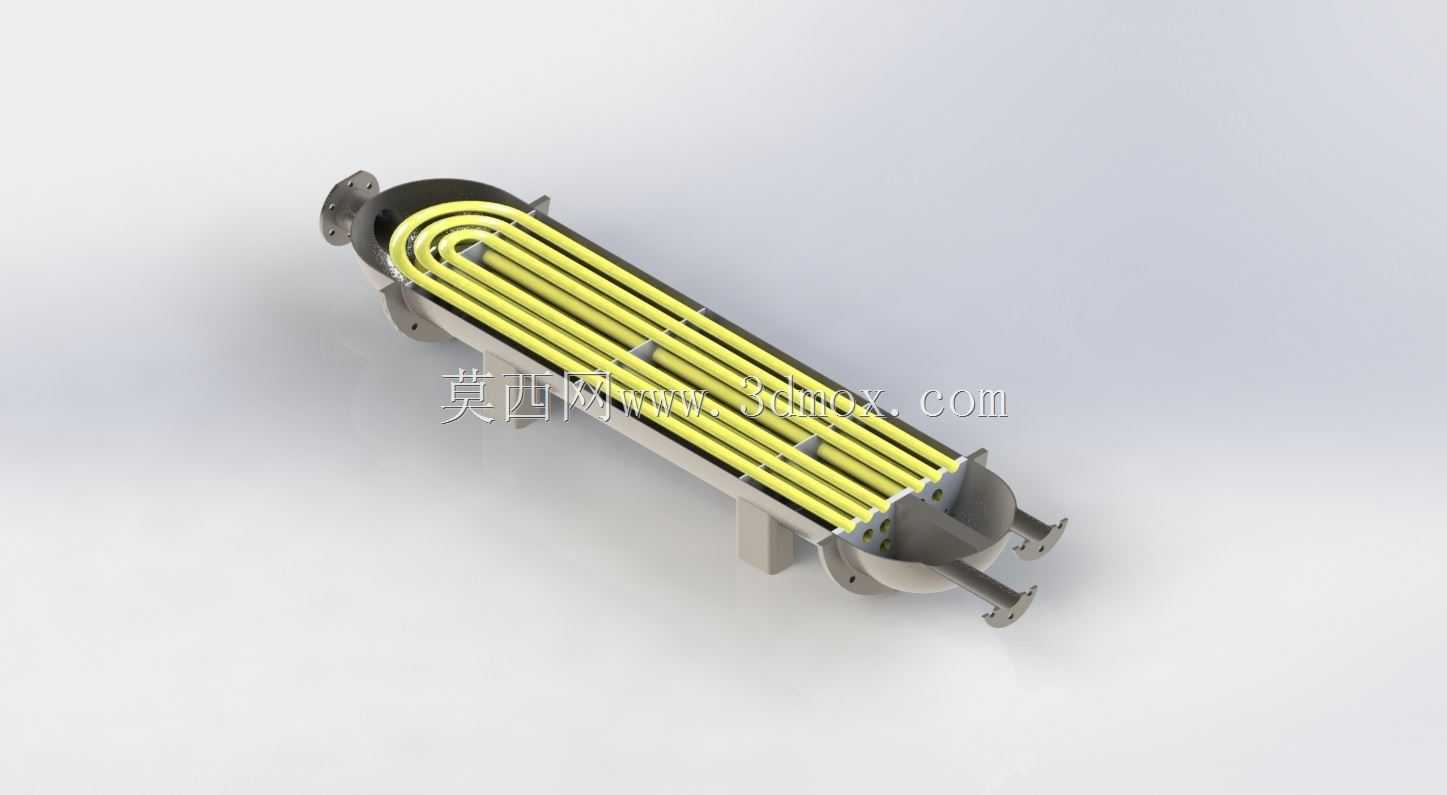

这款卧式管壳式换热设备是工业热能传递系统中的核心通用设备，广泛应用于化工生产流程中的介质温度调控、暖通空调系统的冷热量交换、电力行业的冷凝散热、食品加工领域的物料温控以及制药生产的工艺温度保障场景，能够在不同压力、不同温度的两种流体之间实现高效热量传递，既可以作为加热器将冷介质升温至工艺要求温度，也可以作为冷凝器将高温气态介质冷凝为液态，还可作为冷却器带走工艺介质的多余热量，保障整套生产系统的温度参数稳定在合理区间。从结构设计来看，该设备采用经典的管壳式卧式布局，主体为圆柱形承压壳体，两端配置标准椭圆形封头，封头与壳体之间采用法兰连接结构，既保障了承压状态下的密封可靠性，也方便后期对内部换热管束进行检修、清洗与更换；壳体侧面设置多组不同规格的工艺接管，分别对应冷热介质的进出通道，接管端部均采用标准法兰接口，能够直接与工业现场的标准化管道进行对接，无需额外定制转接配件；壳体底部配置两个对称分布的鞍式支座，支座的支撑面经过平整化设计，能够将设备运行时的重量均匀传递到安装基础上，同时预留了地脚螺栓安装孔位，可直接通过膨胀螺栓或预埋螺栓完成设备固定，避免运行过程中因介质流动冲击产生位移。该设备的外形尺寸为1500mm*400mm，整体长度方向的安装边界需在设备本体长度基础上预留两端接管与管道连接的操作空间，径向方向需预留足够的检修空间以满足后期管束抽装、阀门操作的需求，安装时需保障支座处于同一水平面上，避免因安装倾斜导致内部介质分布不均影响换热效率。设计过程中充分考虑了工业现场的实际使用需求，壳体壁厚经过承压强度校核，能够满足常规中低压工况下的使用要求，内部换热管束采用等间距排布设计，既保障了足够的换热面积，也让壳程介质的流动更加顺畅，减少不必要的流动阻力，降低配套输送泵的能耗；设备外表面采用金属质感的工业级外观处理，符合工业生产现场的设备外观规范，各个接口的位置排布充分考虑了管道走向的合理性，能够有效减少现场管道的弯折数量，降低管路系统的整体阻力损失。在实际运行过程中，两种换热介质分别在管程与壳程内流动，通过管壁完成热量交换，设备的结构设计能够让两种介质形成稳定的逆向流动状态，最大化传热温差，提升整体换热效率，同时壳体上预留的排气、排液接口能够方便设备启动时的空气排空与停机时的残液排出，避免气阻、积液影响设备的正常运行。
