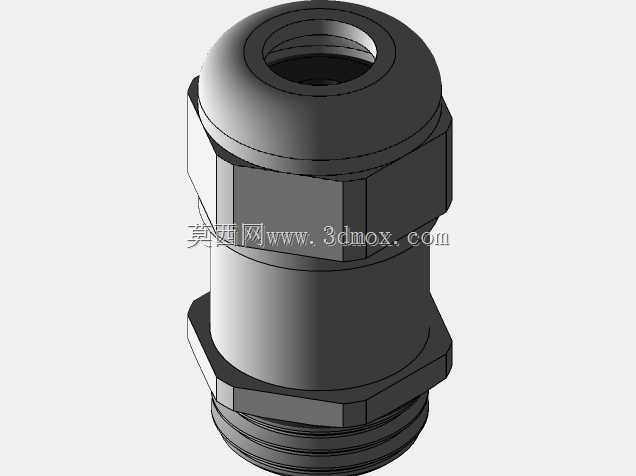

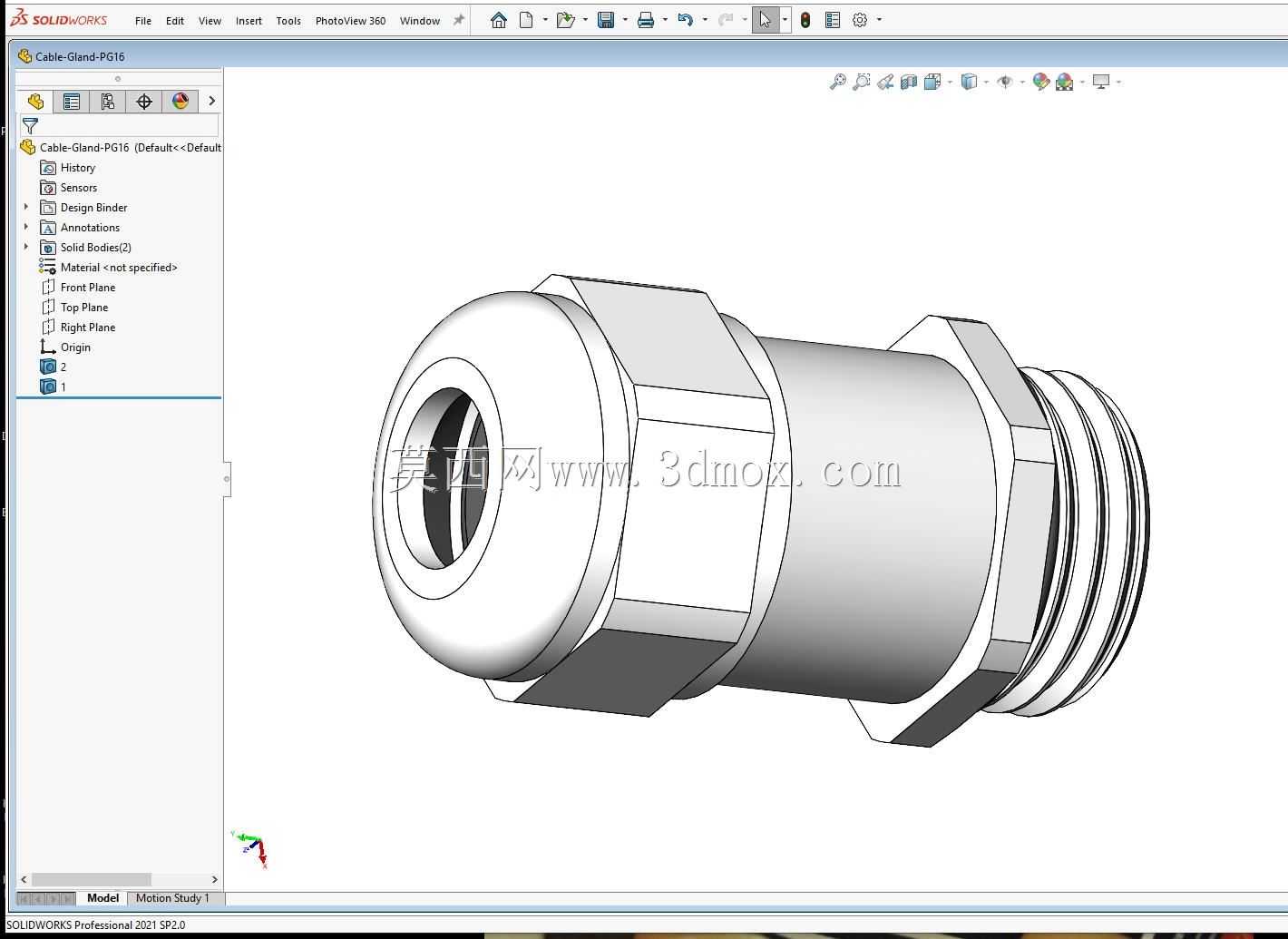

PG16规格电缆穿线密封锁紧接头结构

这款PG16规格的电缆密封套，是电气柜布线、机电设备线缆引入口场景下的核心配套五金件，主要承担线缆穿设后的位置固定、间隙密封功能，在户外电控箱、工业自动化设备、机床电气舱、通讯基站机箱等场景中应用广泛，能够有效阻挡外界粉尘、水汽沿着线缆穿设间隙进入设备内部，同时避免线缆受外力拉扯出现接线松脱、线芯断裂的问题，保障电气连接的长期稳定性。从功能特性来看，该密封套采用分体式同轴结构设计，一端为外螺纹锁紧端，用于和设备箱体上预设的PG16规格内螺纹安装孔配合，通过配套的六角螺母即可完成在箱体壁上的快速固定，安装时无需额外定制转接件，适配行业通用的开孔尺寸标准；另一端为弹性锁紧端，内置适配对应线径范围的橡胶密封环，当旋紧端部的压紧螺帽时，螺帽的内锥面会挤压橡胶密封环产生均匀的径向形变，紧紧包裹住穿过的电缆外护套，同时在密封环与线缆、密封套内壁之间形成可靠的密封面，既可以实现IP65级以上的防尘防水效果，又能对线缆形成足够的抱紧力，抵御常规的外力拉扯与振动位移。在设计思路上，这款密封套充分考虑了现场安装的操作便利性，整体采用外六角受力结构，无论是箱体侧的固定还是端部的锁紧，都可以使用普通活动扳手或者开口扳手完成操作，不需要专用工具；内部的密封环采用可拆卸结构，后期维护时可以根据实际穿设的线缆线径更换对应规格的密封胶圈，无需整体更换接头，降低现场运维成本。外形与安装边界方面，该密封套整体为同轴回转体结构，主体金属部分采用六角切边设计，最大对边尺寸适配PG16接头的标准扳手空间，安装时在箱体壁外侧仅需预留不超过接头最大外径两倍的操作空间即可完成锁紧作业；螺纹端的长度适配常规厚度的金属电控箱、塑料机箱壁板，不会出现螺纹过长干涉箱内部件、或者螺纹过短无法可靠锁紧的问题；端部的压紧螺帽做了圆角过渡处理，安装时不会划伤线缆外护套，也能避免尖锐边角对安装人员造成划伤。实际使用中，这款密封套可以适配线径在PG16对应范围内的多芯控制电缆、动力电缆、通讯线缆，穿线时只需将线缆依次穿过压紧螺帽、密封环、接头主体，再将接头主体旋入箱体安装孔固定，最后拧紧端部螺帽即可完成安装，整个过程无需复杂的工序，能够大幅提升现场布线的作业效率。
