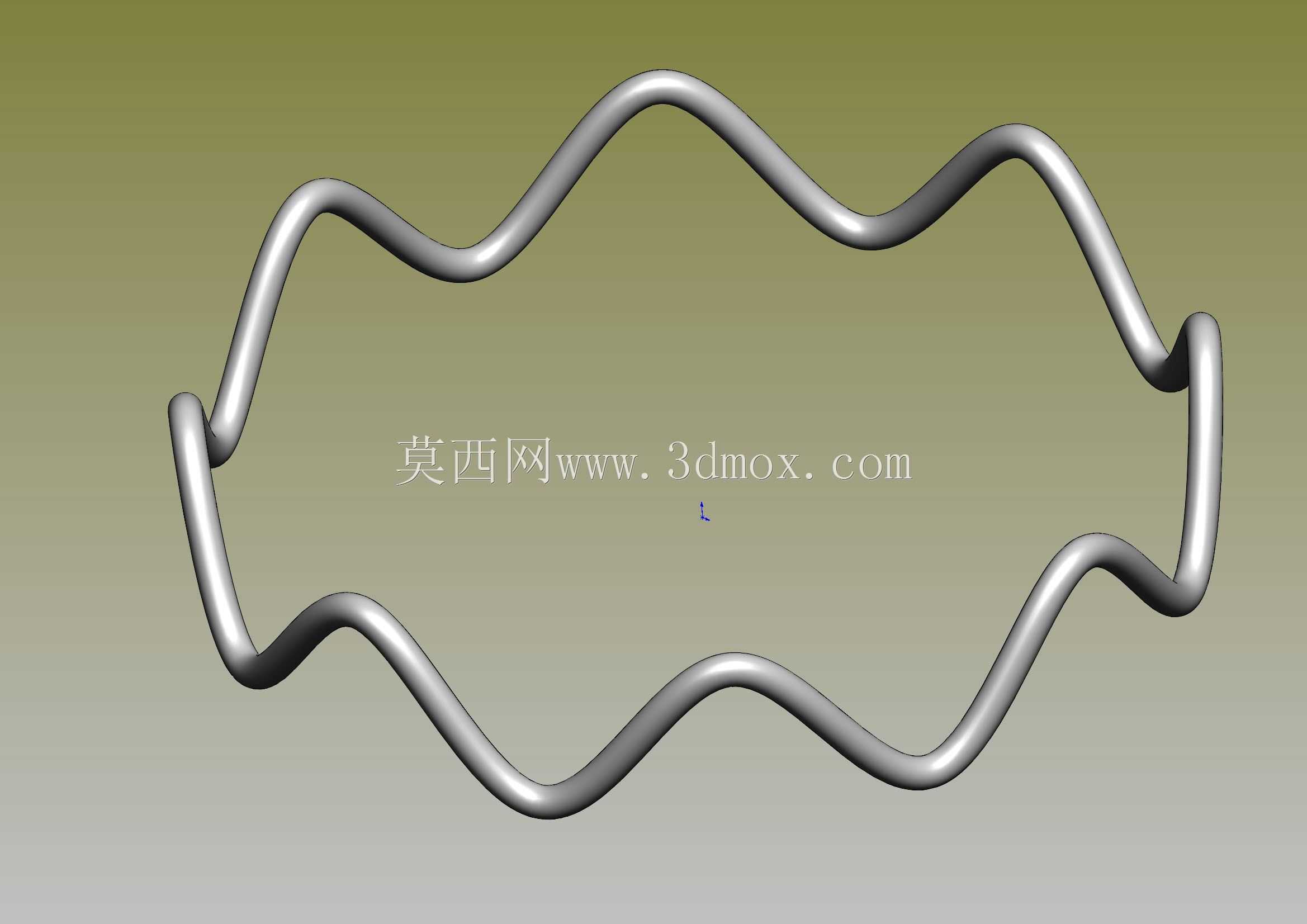

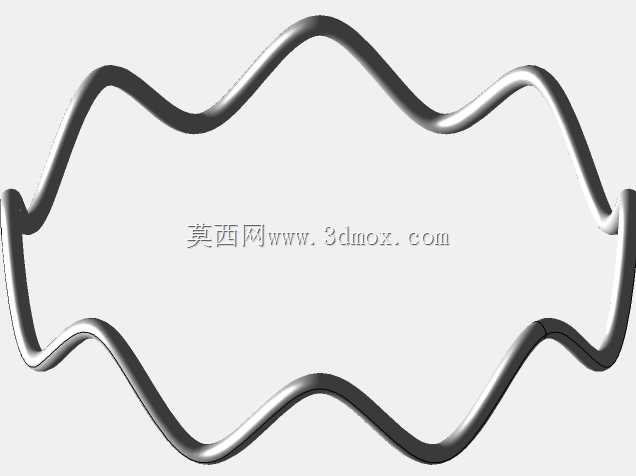

波浪形闭合环形金属弯管结构设计

该波浪形闭合环形弯管构件，主要应用于流体管路缓冲回路、柔性密封支撑环、特种弹性连接件等工业场景，在液压系统缓冲管路、热交换介质导流环、设备减震支撑结构中可发挥核心作用。作为管路系统的异形导流构件，它能够通过连续的波浪弯折结构延长介质流通路径，降低流体脉冲冲击带来的管路振动，同时环形闭合的形态可适配圆形安装腔体，无需额外拼接即可完成整圈的管路布设，减少管路接头数量，降低介质泄漏风险。从功能特性来看，该构件采用等径圆管连续弯折成型，管身全程保持均匀的曲率过渡，无尖锐折角与截面突变，能够保证流体在管内流动时阻力均匀，避免局部紊流带来的能耗提升与管路冲蚀；连续的波浪形结构赋予构件一定的径向弹性形变能力，在承受径向载荷时可通过波形的微小形变吸收冲击能量，兼具导流与弹性支撑的双重作用。在设计思路上，该构件采用参考点拟合曲线的成型逻辑，先根据安装腔体的内径尺寸确定环形的基础轮廓基准，再根据所需的缓冲行程、弹性形变量确定每个波浪单元的波高、波距参数，沿环形基准周向均匀排布波形控制点，通过平滑曲线拟合所有控制点得到管体的中心路径，再沿路径扫描等径圆管截面得到完整实体，设计过程中严格控制每个弯折段的弯曲半径不小于管材的最小弯曲半径，避免弯制过程中出现管身瘪陷、壁厚减薄超差的问题，保证构件的成型合格率与结构强度。在外形尺寸与安装边界上，该构件的外轮廓为带波浪凸起的类圆形，安装时需预留对应波高的径向安装空间，环形的内圈直径需适配内部穿过的轴类或腔体尺寸，管身的端面接口可根据实际使用需求设置对接接头，安装时可通过管卡沿波形的谷位进行固定，避免固定点对波形形变区域造成干涉，保证构件的弹性缓冲性能正常发挥，同时整圈闭合的结构无需额外拼接，安装时可直接套入对应安装位，大幅提升装配效率。
