VS1003音频解码MP3模块电路板设计

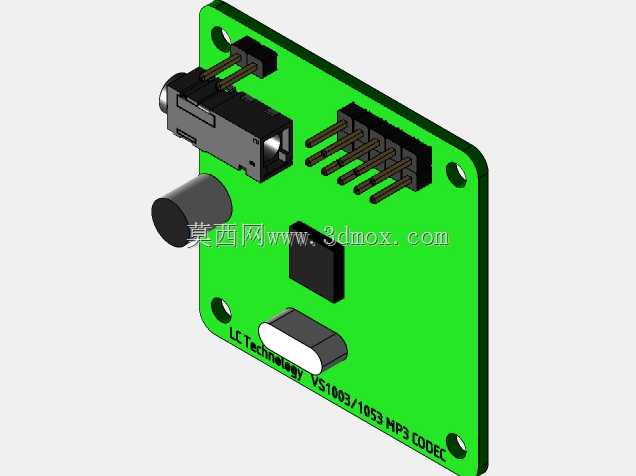

这款MP3音频解码模块是面向嵌入式音频开发场景设计的功能型载板，核心搭载VS1003解码芯片，可广泛应用在小型音频播放设备、嵌入式语音播报终端、智能交互音频外设、DIY数码音频装置等场景中，能够为各类主控系统提供稳定的MP3格式音频解码能力，无需额外搭建复杂的音频解码外围电路，即可快速实现音频流的解码输出功能。模块采用绿色FR-4玻纤板材作为基板，整体为规整的矩形板型，板体四角预留了标准的圆形安装固定孔，可直接通过铜柱或螺丝固定在设备壳体内部的安装位上，安装孔位间距经过标准化设计，能够适配多数嵌入式开发项目的通用安装空间，不会与周边其他功能模块产生结构干涉。板载集成了3.5mm音频输出母座，可直接对接标准3.5mm规格的耳机或有源音箱设备，实现模拟音频信号的直接输出；同时设置了直插式排针接口，可通过杜邦线与各类单片机主控板实现电气连接，完成控制信号与数据信号的传输，排针引脚定义遵循通用外设连接规范，能够兼容多数主流开发板的IO接口定义，降低开发过程中的接线调试难度。板上还集成了必要的无源晶振、滤波电容等外围元器件，所有元器件布局遵循信号流向规则排布，音频信号路径做了最短化设计，减少信号传输过程中的干扰与损耗，保障音频解码输出的音质稳定性。模块整体结构紧凑，板上元器件高度控制在合理范围内，最高元器件为侧边的音频接口，整体安装高度不会占用过多设备内部的垂直空间，适合在空间受限的小型嵌入式设备内部部署。在设计过程中充分考虑了实际使用的便利性，所有外接接口均布置在板体边缘位置，方便用户在设备组装完成后进行接线操作，无需额外延长接线即可完成外设连接；板体边缘做了圆角处理，避免安装过程中板边毛刺划伤线材或操作人员，同时板上丝印清晰标注了模块型号与核心功能标识，方便生产组装与后期维护过程中的快速识别。该模块可直接作为音频功能子模块集成到各类智能硬件产品中，帮助开发者快速完成音频功能的开发验证，缩短产品研发周期，无需从零开始设计音频解码电路，有效降低音频类产品的开发门槛与硬件设计成本。
