双耳环铰接式液压执行活塞结构

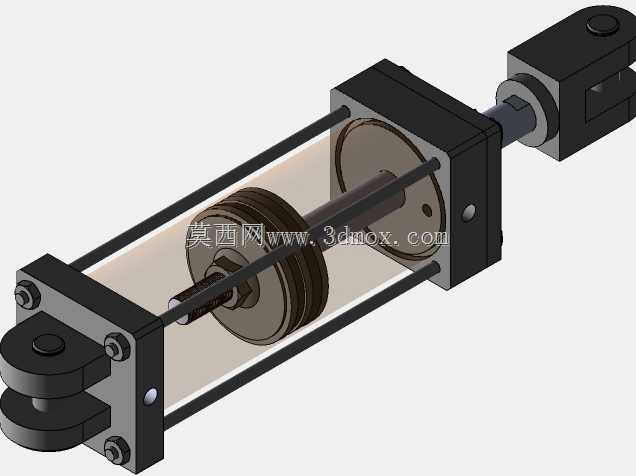

该液压活塞结构是液压传动系统中的核心执行部件，广泛应用于工程机械举升机构、机床工装夹紧回路、自动化生产线推拉工位、重型设备姿态调整单元等需要直线往复动力输出的场景，能够将液压系统的压力能稳定转换为机械直线动能，为负载提供可控的推拉力输出，适配中低压到中高压的常规液压工况，可在潮湿、多粉尘、有轻度油污的工业环境中长期稳定运行。从功能特性来看，该结构采用双出杆端铰接设计，两端的耳环式安装接头可配合销轴实现小角度摆动补偿，能够抵消安装过程中的同轴度误差，避免活塞杆受径向偏载导致的密封件偏磨、杆体拉伤问题，大幅提升部件的运行寿命；缸筒采用透明可视化设计方案，可直观观察内部活塞的运行位置、密封件状态以及活塞运动过程中的油液流动状态，既便于教学演示场景下的原理展示，也方便设备调试阶段快速排查卡滞、内泄等故障；内部活塞配置多道组合密封结构，可有效分隔缸筒两腔的压力油，减少内泄量，保证动力输出的稳定性，活塞杆与活塞采用刚性锁紧连接，传递扭矩与推力时无松动间隙，动作响应灵敏无滞后。在设计思路上，该结构优先考虑安装适配性与维护便捷性，端盖与缸筒采用拉杆式锁紧结构，无需专用工具即可快速拆解，便于更换密封件、清理缸筒内壁杂质；两端铰接接头的尺寸采用行业通用安装规格，可直接替换同规格的标准气缸、液压缸活塞组件，无需额外改造安装基座；活塞与缸筒的配合间隙经过精准校核，既保证运动过程无卡滞，又能将内泄量控制在允许范围内，兼顾传动效率与密封可靠性。从安装边界来看，该结构整体为长条形圆柱布局，两端耳环的销轴孔同轴度控制在较高精度范围内，安装时需保证两端连接基座的销轴孔平行度误差在允许区间内，避免活塞杆运行时承受额外径向力；径向尺寸预留了足够的管路安装空间，侧面油口可直接连接标准液压油管，轴向行程范围内无突出结构，不会与周边设备构件发生运动干涉，可适配水平安装、垂直安装、倾斜安装等多种安装姿态，满足不同设备的布局需求。
