孔用弹性开口挡圈卡簧三维设计

项目分类:通用五金配件 发布时间:2021-04-09 ID:129728

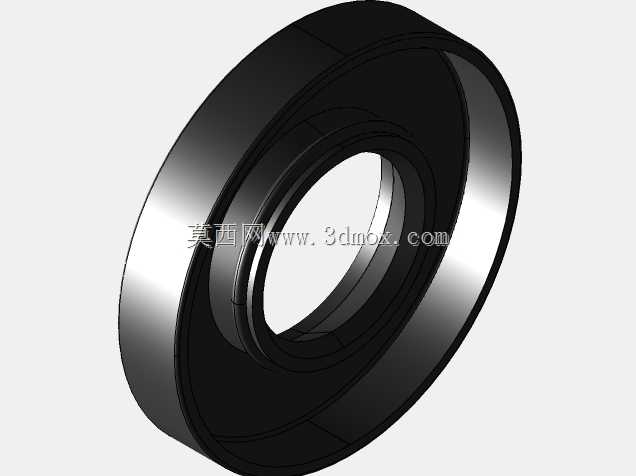

  • 孔用弹性开口挡圈卡簧三维设计

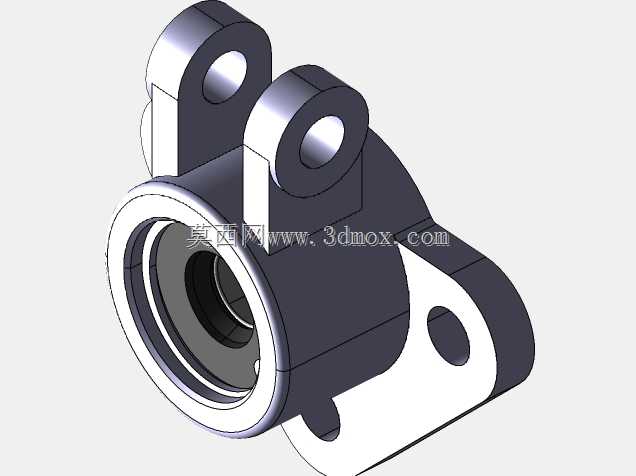

  • 孔用弹性开口挡圈卡簧三维设计

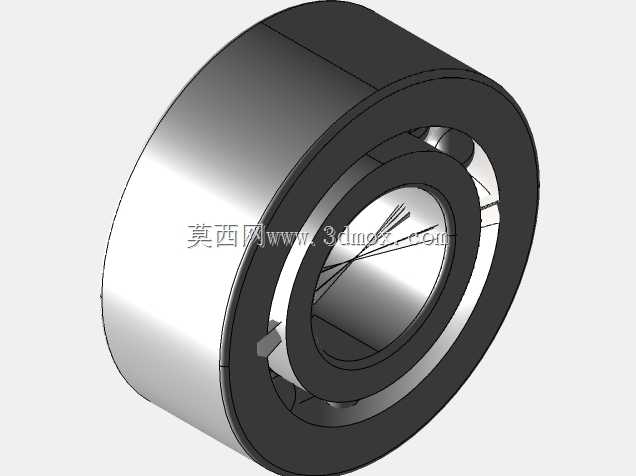

  • 孔用弹性开口挡圈卡簧三维设计

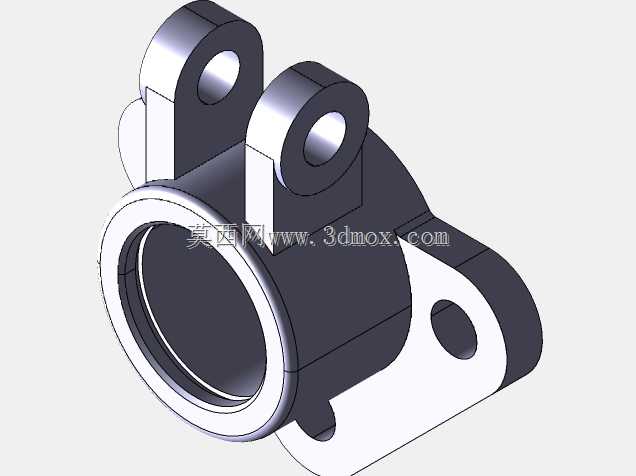

  • 孔用弹性开口挡圈卡簧三维设计
  • 孔用弹性开口挡圈卡簧三维设计

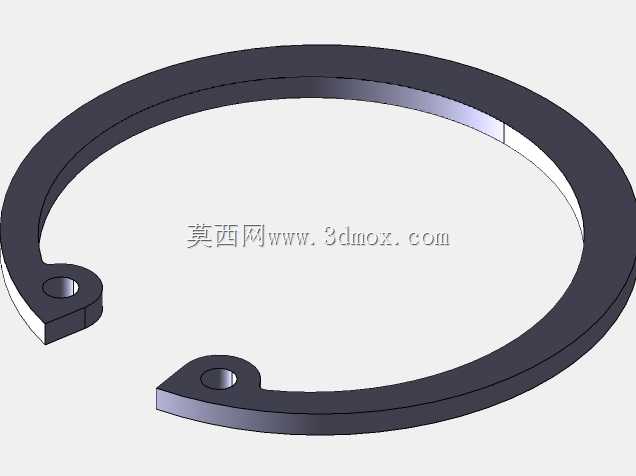

这款孔用弹性开口挡圈是机械装配领域应用极广的轴向限位零件,主要安装于预制的内孔环形卡槽内,承担孔内装配零件的轴向定位功能,避免轴承、轴套、齿轮等回转或滑移零件在设备运行过程中出现轴向窜动,广泛适配液压阀组、减速箱、泵体、电机端盖、汽车传动组件、工程机械液压回路等多类需要孔内限位的装配场景,是机械装配中不可或缺的基础紧固限位元件。从功能特性来看,该挡圈依靠自身弹性形变实现安装与卡紧,两个端部的工艺小孔是专门为卡簧钳设计的操作点位,安装时使用孔用卡簧钳钳头插入两个小孔,施力收缩挡圈外径即可将其顺利放入内孔的预设卡槽内,撤去外力后挡圈依靠自身弹性回弹撑紧卡槽内壁,牢固卡合在槽位中不会松脱;挡圈的环形主体截面经过优化设计,卡入卡槽后外露的环形端面可以稳定抵接被限位零件的端面,承受一定的轴向推力,在设备常规振动、温度变化带来的尺寸胀缩工况下,依然能保持可靠的限位效果,不会出现脱出卡槽的失效问题。在设计思路上,这款挡圈的开口角度经过反复校核,既保证安装时有足够的收缩形变余量,不会因形变量过大超过材料屈服极限造成永久变形失效,又能保证安装到位后回弹撑紧力足够,适配对应规格的标准卡槽尺寸;两个端部的小孔位置与孔径经过匹配设计,适配标准孔用卡簧钳的操作尺寸,避免现场装配时出现钳头无法插入、施力时挡圈端部崩断的问题;挡圈的环形内外径尺寸严格匹配对应公称孔径的卡槽参数,厚度适配卡槽的标准槽宽,安装后不会在卡槽内出现径向晃动,外露的限位端面高度经过计算,既保证足够的轴向抵接接触面积,又不会过度突出占用过多装配空间,适配紧凑化的设备装配需求。从安装边界来看,这款挡圈适配的内孔需要预先加工符合尺寸公差的环形卡槽,卡槽的内径、槽宽、槽边距都需要和挡圈参数匹配,安装前需确认卡槽内壁无毛刺、无加工台阶,避免挡圈回弹卡紧时出现卡滞不到位的问题;挡圈安装到位后,其端面与被限位零件的端面应贴合无间隙,若存在间隙需检查挡圈规格与卡槽尺寸是否匹配,避免运行过程中受轴向冲击出现挡圈变形失效。这类弹性挡圈相比轴肩、锁紧螺母等限位方式,具备结构紧凑、安装便捷、成本低廉、拆卸方便的优势,在小空间的孔内限位场景中具备不可替代的作用,日常设备维护时也可通过卡簧钳轻松取出更换,大幅降低装配与维护的操作难度。
