快插式气动管接头结构三维设计

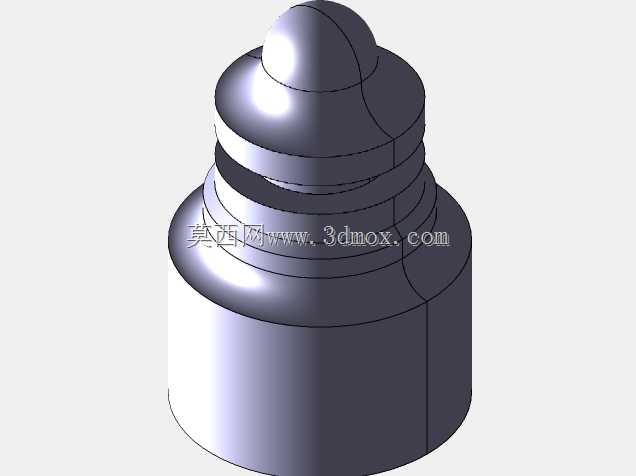

这款快插式气动管接头主要应用于工业气动控制系统的气路连接场景，覆盖自动化生产线气动回路、工业设备气动执行元件供气管路、车间集中供气系统支路连接等多个使用场景，是气动系统中实现气管快速对接、断开的核心连接件，能够大幅提升气路装配与维护的效率，减少管路拆装的作业时间。在实际设备运行过程中，该接头承担着气路连通、压力保持、管路密封的核心作用，一端可对接硬质气动管路或设备端预留的安装接口，另一端可直接插入标准外径的气动软管，无需额外缠绕密封带或使用专用压接工具，徒手即可完成管路的插拔操作，适配0-1MPa工作压力范围内的压缩空气输送需求，部分同结构衍生款也可适配低压惰性气体、低压清水等介质的管路连接。从产品功能特性来看，该接头采用阶梯式柱体外形设计，主体段为等径圆柱结构，可匹配对应规格的内螺纹安装孔或快接母座，前端设置多道环形密封槽，槽内预装弹性密封胶圈，当接头插入对接端口时，胶圈受挤压产生弹性形变，填充对接面的配合间隙，实现径向静密封，避免介质从配合缝隙泄漏；接头靠近插接端的位置设置环形锁紧卡槽，内部配套弹性卡爪结构，当气管插入接头内孔后，卡爪在气压与弹性力作用下咬紧气管外壁，即使管路受外力拉扯也不会出现松脱，同时保证插接位置的密封性能，需要拆卸气管时只需按压接头端部的解锁压环，即可带动卡爪张开，轻松拔出气管，操作便捷无额外工具需求。在设计思路上，这款接头优先考虑了装配便捷性与密封可靠性的平衡，整体外形采用回转体结构，所有结构特征均围绕中心轴线对称分布，既便于采用车削工艺进行批量加工，也能保证接头在安装后受力均匀，不会出现偏载导致的密封失效问题；外形尺寸上严格遵循通用气动接头的安装边界，主体外径与对应通径的常规快插接头保持一致，安装段长度适配常规安装面板与阀座的厚度尺寸，前端插接段的导向头做了圆弧过渡处理，既便于气管插入时的导向，也能避免尖锐边缘划伤气管内壁或密封胶圈，接头整体的轴向长度控制在常规安装空间允许范围内，不会在密集排布的气路中出现与相邻元件干涉的问题。结构设计上还考虑了长期使用的耐用性，主体外壁做了防滑纹理处理，便于徒手拧紧操作，密封槽的深度与宽度经过匹配计算，既保证胶圈安装后有足够的压缩量实现密封，也不会因为压缩量过大导致胶圈过早老化失效，内部流道做了平滑过渡处理，减少介质流经接头时的压力损失，提升气路的传输效率。
