参数化通风管道连接法兰构件

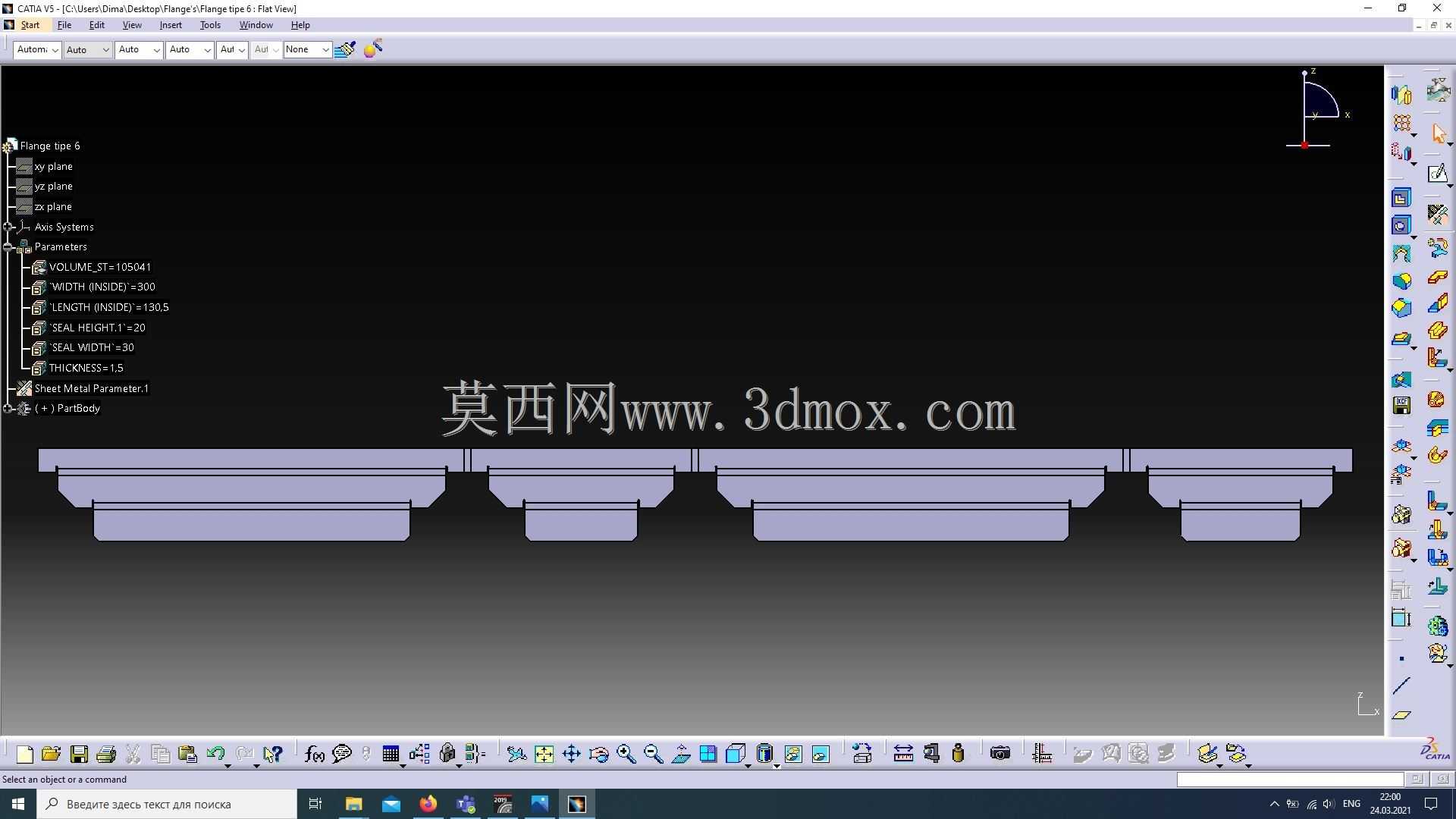

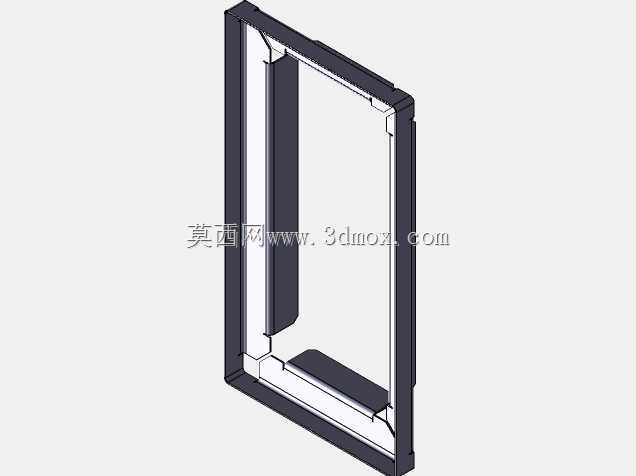

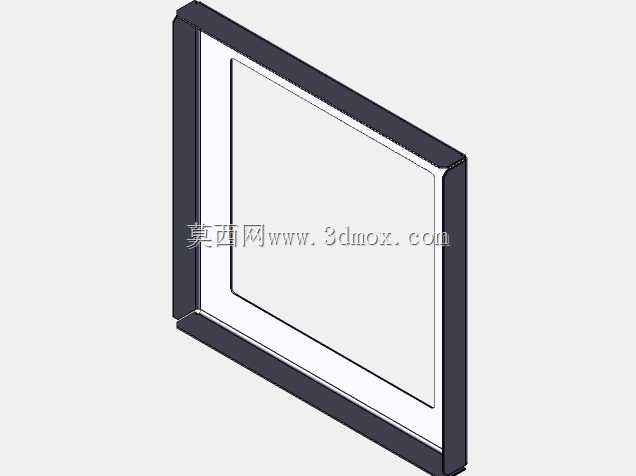

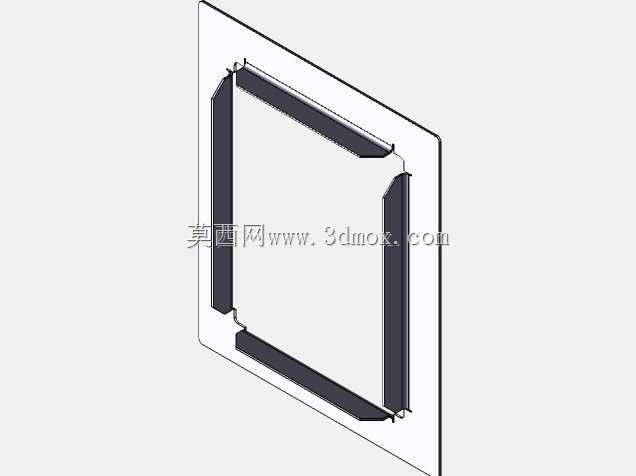

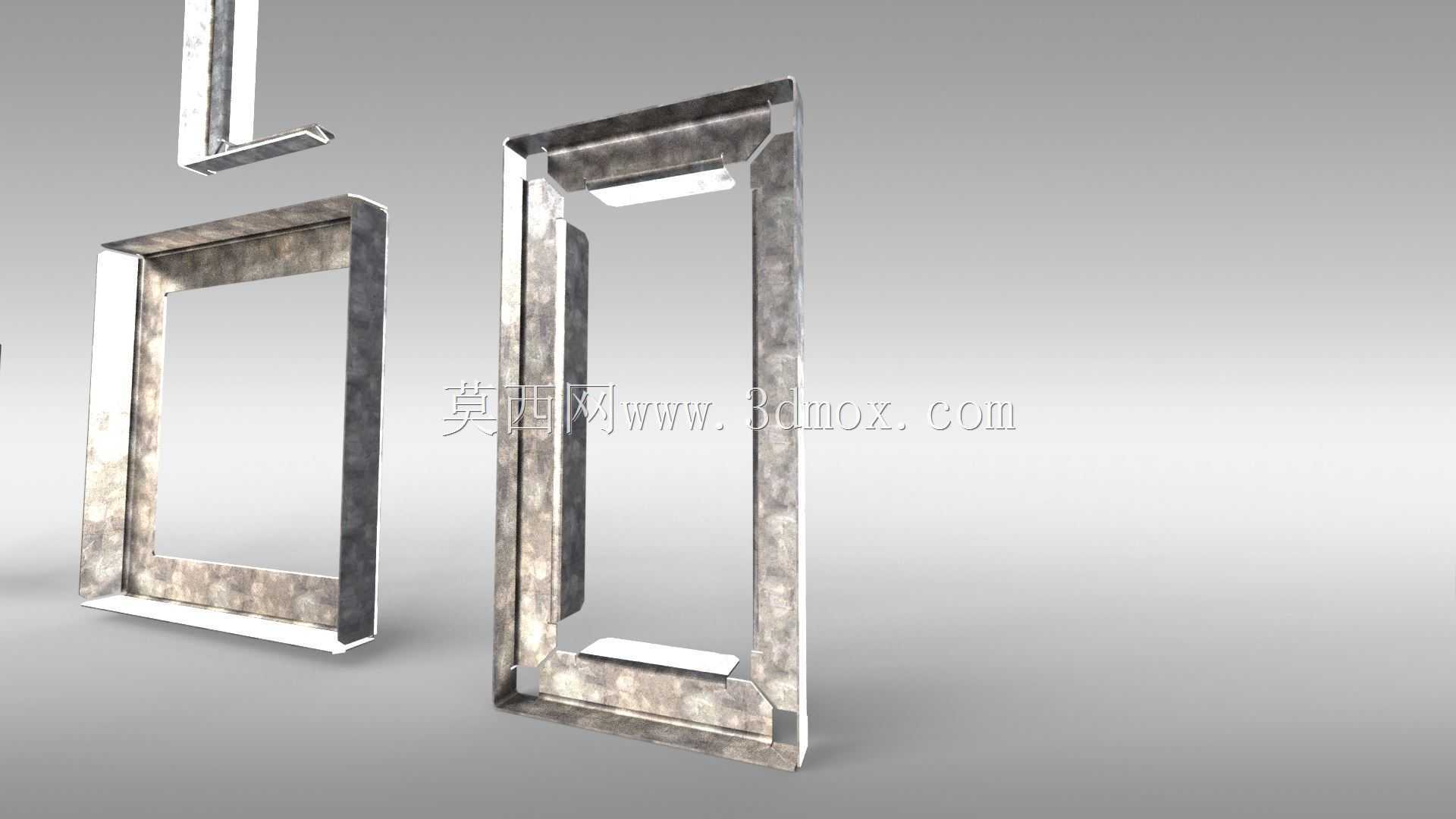

这类参数化法兰构件主要应用于民用与工业通风空调系统的风道连接场景，是通风管网中实现管段对接、风口衔接、设备进出口连接的核心密封连接件，广泛适配矩形通风管道的安装需求，可在商用建筑暖通系统、工业厂房排风系统、洁净空间送风系统中承担管路对接的密封与固定作用，能有效避免风道连接处漏风、断面错位的问题，保障通风系统的风压稳定与输送效率。该系列法兰采用全参数化的设计逻辑，设计过程中围绕矩形风道的实际安装边界做了适配优化，可根据不同的风道截面尺寸、密封需求、板材厚度快速生成对应规格的法兰结构，无需重复从零建模，大幅提升不同项目中风道法兰的设计出图效率。从功能特性来看，该法兰构件自带密封压紧结构，安装时可配合密封垫实现端面的紧密压合，法兰的折边结构可直接与矩形风道的壁面贴合固定，适配共板法兰连接、角铁铆接等多种常规通风管道安装工艺，不同规格的法兰可分别适配直段管对接、90度弯头对接、风口端接等不同的管路节点需求，覆盖通风系统中绝大多数矩形断面的连接场景。设计思路上，该构件将风道的内截面宽度、内盒长度、密封层压紧高度、密封面宽度、金属板材厚度作为核心驱动参数，参数调整过程中可自动生成无干涉的法兰展开结构，从根源上避免了常规法兰设计中容易出现的展开轮廓相交、折弯干涉、安装孔位错位的问题，所有折弯边的尺寸都匹配常规通风管道加工的折弯工艺要求，生成的模型可直接导入加工设备完成下料折弯，无需二次修正尺寸。外形与安装边界方面，该系列法兰包含直段对接法兰、90度转角法兰、端面封口法兰等多种结构形式，所有法兰的外轮廓尺寸都基于风道内截面尺寸自动偏移计算，安装时不会超出风道外轮廓的预留安装空间，法兰的密封面宽度统一适配常规通风密封垫的尺寸规格，压紧边的折弯角度严格匹配风道壁面的垂直角度，安装后可保证密封面完全贴合，不会出现局部间隙导致的漏风问题，同时法兰的板材厚度参数可根据风道的风压等级灵活调整，高压送风系统可选用更厚的板材参数生成对应法兰，低压排风系统可选用薄板参数降低材料成本，适配不同压力等级的通风系统安装需求。
